Блок ТЭН для этиленгликоля 30 кВт 380 В из нержавейки: как подобрать и заказать

2,5-3,5 Вт/см²: такая предельная ваттная нагрузка нужна для блока ТЭН в этиленгликоле, а не 8-12 Вт/см² как для воды. Гликоль заметно хуже снимает тепло с оболочки, и при водяной норме трубка перегревается, а жидкость рядом с ней темнеет и теряет свойства. Материал оболочки тоже другой, нержавейка AISI 321 (08Х18Н10Т), не чёрная сталь 10: гликоль со временем окисляется и разъедает обычный металл. Дальше - как считается количество трубок на блок, пример расчёта и что писать в заявке.

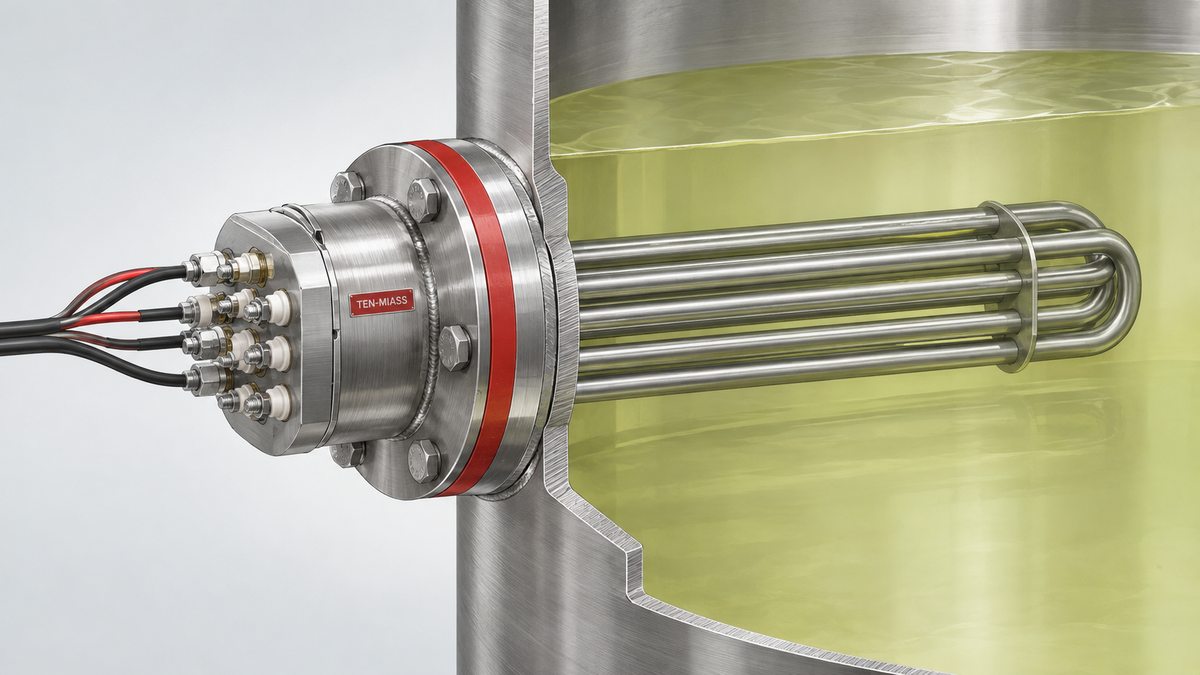

Блок ТЭН из нержавейки в разрезе: трубчатые элементы погружены в этиленгликоль внутри бака, клеммы и провода снаружи на сухой стороне фланца

Блок ТЭН в разрезе: трубки под уровнем гликоля, клеммная часть на сухой стороне фланца

Опубликовано 12 октября 2026 · ТЭН-Миасс

Почему для гликоля нужна нержавейка, а не чёрная сталь

Этиленгликоль в закрытом контуре со временем окисляется, особенно если в систему попадает воздух на дозаправке или оболочка ТЭНа локально перегревается. Продукты окисления дают кислую реакцию. На чёрной стали 10 это читается быстро: корпус ржавеет, хлопья забивают насос и пластины теплообменника, контур приходится промывать раньше срока.

По умолчанию для агрессивных сред, включая гликолевые контуры, ставим AISI 321 (08Х18Н10Т): титан-стабилизированную нержавейку, устойчивую к межкристаллитной коррозии при нагреве. AISI 304 держим как второй вариант, если заказчик или технолог контура настаивает именно на ней. Латунь и медь в этих контурах не предлагаем: с кислыми продуктами окисления они реагируют быстрее стали.

Ваттная нагрузка для гликоля ближе к маслу, чем к воде

Ваттная нагрузка (q), мощность на квадратный сантиметр оболочки, считается по формуле q = P / (π·d·L). Она определяет температуру трубки и ресурс нагревателя, и для разных сред допустимые значения разные:

Среда	q, Вт/см²	Почему
Вода в баке, стоячая	3-5	умеренная конвекция, есть куда отводить тепло
Масло минеральное (до 120 °C)	2,5-3,5	вязкость выше, теплосъём хуже воды
Этиленгликоль, закрытый контур	2,5-3,5	теплоёмкость и теплопроводность ниже, чем у воды
Пар, паровой котёл	2,0-2,5	выше: плёночное кипение, прогар оболочки

Если заказать блок с водяной ваттной нагрузкой и поставить его в гликоль, трубка греется сильнее, чем рассчитывал производитель. Рядом с оболочкой жидкость локально доходит до температуры разложения даже при нормальной температуре во всём баке. Термостат этого не видит, он мерит общую температуру, а не пристеночную.

Пример расчёта для блока 30 кВт 380 В

Типовая компоновка блока на 30 кВт для трёхфазного 380 В: 20 прямых трубчатых элементов по 1,5 кВт, собранных на одном фланце, по 6-7 трубок на фазу. Берём диаметр трубки 13 мм и активную длину 1200 мм и проверяем нагрузку:

S = π · d · L = π · 1,3 см · 120 см ≈ 490 см²
q = P / S = 1500 Вт / 490 см² ≈ 3,06 Вт/см²

3,06 Вт/см² попадает в коридор 2,5-3,5, значит компоновка годится для гликоля. Если бак мельче и 1200 мм трубка не входит, активную длину сокращают, но тогда добавляют трубок или увеличивают диаметр до 16-19 мм, чтобы нагрузка не вышла за предел. Считаем это под конкретный бак, а не берём типовую цифру как есть.

Симптом → причина → что менять

Симптом	Причина	Что менять в заказе
Блок на гликоле выходит из строя за месяцы	Оболочка из чёрной стали, контур разъедает коррозия	Заказать в AISI 321
Гликоль темнеет и пахнет возле ТЭНа	Ваттная нагрузка выше 3,5 Вт/см², локальный перегрев оболочки	Увеличить длину трубок или число элементов, снизить q
Срабатывает автомат при пуске холодного блока	Пусковой ток фаз не учтён, автомат на номинал без запаса	Автомат с характеристикой C, запас по току 15-20%
Контур не прогревается до нужной температуры	Мощности 30 кВт не хватает на объём и теплопотери бака	Пересчитать мощность по объёму контура и теплопотерям

Что прислать для расчёта

Объём контура или бака и желаемое время прогрева (если мощность ещё не фиксирована)
Напряжение и схему подключения: 380 В звездой или треугольником
Чертёж фланца или фото старого блока с линейкой, если это замена
Концентрацию гликоля, если он разбавлен водой: это сдвигает рабочую температуру контура
Рабочее давление, если контур замкнутый и под давлением
Нужны ли паспорт и сертификат для приёмки на объекте

Частые ошибки при заказе

Главная ошибка: заказывать блок под гликоль по характеристикам водяного аналога, тот же материал, та же ваттная нагрузка, просто «на 30 кВт». Параметры воды и гликоля расходятся именно там, где это незаметно на бумаге. Нагрузка в 8-12 Вт/см² на бумаге выглядит как запас мощности, а на практике сжигает контур за сезон.

Вторая по частоте ошибка: присылают только мощность и напряжение, без размеров фланца и бака. Тогда расчёт идёт по усреднённой компоновке, а не под конкретное место установки, и при монтаже всплывают нестыковки по длине трубок или диаметру фланца.

Нужен блок ТЭН под гликолевый контур?

Посчитаем ваттную нагрузку и компоновку по вашему баку и фланцу. От 1 шт., нержавейка AISI 321, отгрузка 7-14 дней.

Оформить заказ

Частые вопросы

Почему для этиленгликоля нужна нержавейка, а не чёрная сталь?

Этиленгликоль в контуре со временем окисляется и даёт кислые продукты разложения, особенно если в систему попадает воздух или локально перегревается оболочка ТЭНа. Чёрная сталь 10 в таких условиях корродирует, ржавчина забивает насос и теплообменник. Нержавейка AISI 321 (08Х18Н10Т) этой реакции не даёт.

Какая ваттная нагрузка подходит для блока ТЭН в этиленгликоле?

2,5-3,5 Вт/см², тот же диапазон, что и для минерального масла. У гликоля хуже конвективный теплосъём, чем у воды, поэтому водяную норму 3-5 Вт/см² сюда не переносят: оболочка перегревается, рядом с трубкой гликоль темнеет и разлагается.

Можно ли поставить обычный блок ТЭН для воды в гликолевый контур?

Не стоит. Водяной блок обычно сделан под ваттную нагрузку 8-12 Вт/см² и часто в обычной стали. На гликоле эта нагрузка даёт локальный перегрев оболочки и потемнение жидкости вокруг трубки за первые недели работы.

Сколько стоит блок ТЭН 30 кВт 380 В из нержавейки под гликоль?

От 70 200 ₽ за 1 шт по уровню «норма» (фланец нержавейка). При заказе от 10 блоков скидка 5%, от 20 блоков скидка 9%, от 50 блоков скидка 15%. Точную цену считаем после чертежа фланца или фото старого блока на замену.

Какой фланец нужен для блока ТЭН на 30 кВт?

Зависит от посадочного места на баке: размер и число болтов берём с чертежа или штангенциркулем с родного фланца. Типовые варианты Ду80-Ду150, но делаем и под нестандартный ответный фланец заказчика.

Что будет, если перегреть этиленгликоль?

При локальном перегреве оболочки гликоль рядом с трубкой темнеет, в контуре появляется кислая реакция, которая со временем разъедает уплотнения и металл контура. Решается правильной ваттной нагрузкой при заказе, а не температурой термостата.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
