ТЭНБ для этиленгликоля с фланцем кламп: как выбрать и заменить

Короткий ответ: ТЭНБ для этиленгликоля — это блок трубчатых нагревателей на кламп-фланце (Tri-Clamp), трубки из нержавейки AISI 321, мощность на тот же типоразмер ниже, чем у водяного аналога, потому что гликоль хуже отводит тепло с поверхности трубки. Клеммы, изоляторы и провода — всегда снаружи фланца, на сухой стороне. Диаметр кламп-фланца делаем под патрубок конкретного бака, не из каталога типовых фланцев.

Опубликовано 2 октября 2026 · ТЭН-Миасс

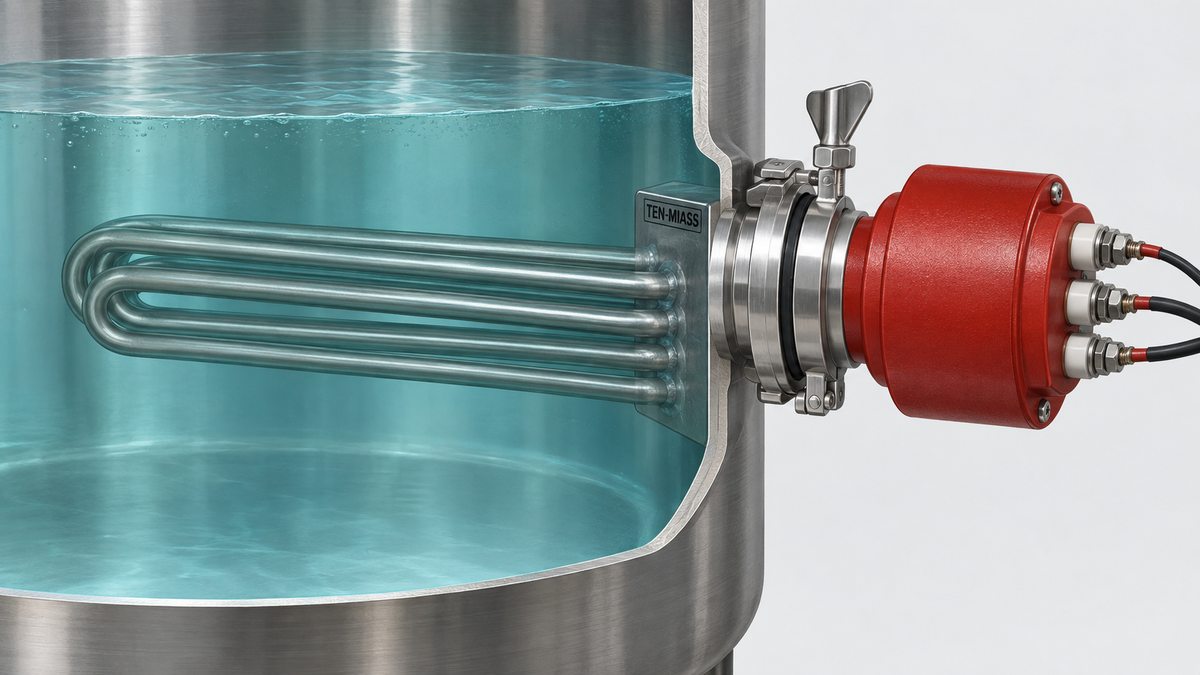

ТЭНБ с кламп-фланцем в разрезе бака с этиленгликолем, клеммы снаружи — Блок ТЭНБ с кламп-фланцем: трубки погружены в гликоль, контакты — на сухой стороне

Этиленгликоль нагревается не так, как вода, и дело не в вязкости. У него ниже удельная теплоёмкость — примерно 2,4–2,5 кДж/(кг·К) против 4,18 у воды. На первый взгляд это плюс: раствору нужно меньше энергии на тот же градус нагрева. Но тепло с поверхности трубки он отводит тоже хуже воды, а значит водяной блок-ТЭН, просто перевёрнутый в бак с гликолем на той же мощности, будет работать горячее расчётного. Отдельная тема — патрубок бака: если на нём уже стоит кламп (Tri-Clamp), фланец нагревателя делают под этот типоразмер, а не наоборот.

Что значит «ТЭНБ» и зачем здесь кламп-фланец

ТЭНБ — это блок из нескольких трубчатых нагревателей (обычно U-образных), сваренных на одной плите-фланце. Вместо одного длинного ТЭНа на всю мощность — несколько коротких, каждый несёт часть нагрузки. Для вязких и плохо отводящих тепло сред это не роскошь, а способ не перегреть ни один участок трубки.

Кламп-фланец (Tri-Clamp, санитарное соединение) — разборное крепление из двух буртиков, прокладки и откидного хомута. Пришло из пищевой и фармацевтической промышленности, где узлы снимают для мойки без ключей и сварки. На ёмкостях с теплоносителем кламп ставят по той же причине: блок снимают для чистки от накипи и осадка без разборки бака.

Таблица подбора: что влияет на конструкцию ТЭНБ для гликоля

Параметр	Почему важен	Что меняем в конструкции
Марка и концентрация гликоля	Теплоёмкость смеси ниже воды, у более концентрированных растворов — ещё ниже	Снижаем удельную мощность на трубку относительно «водяного» блока того же типоразмера
Диаметр кламп-фланца	Должен совпасть с патрубком бака без переходников и прокладок-самоделок	Фланец делаем под фото или чертёж узла заказчика, не подбираем типовой из каталога
Температура и длительность нагрева	При устойчивом перегреве гликоль разлагается, в растворе копятся органические кислоты	Нержавейка оболочки вместо углеродистой стали, ограничение по термодатчику
Объём бака или контура	Определяет суммарную мощность блока и число трубок на плите	Количество петель ТЭН, схема подключения — звезда или треугольник
Материал трубки	Гликоль и, особенно, продукты его термического разложения агрессивнее к обычной стали, чем чистая вода	AISI 321 по умолчанию, 316L — если присадки или хлориды в контуре

Почему мощность для гликоля считают ниже, чем для воды

Удельная поверхностная мощность трубчатого нагревателя (ваттная нагрузка) — это мощность, деленная на площадь поверхности трубки: q = P / (π·d·L), где d — диаметр трубки, L — длина погружённого участка. У воды конвекция у поверхности трубки интенсивная, пузырьки пара уносят тепло быстро. У гликоля вязкость выше, конвекция слабее, и то же количество тепла с той же площади трубки отводится медленнее — оболочка греется сильнее при равной мощности.

Практический вывод для заказа: если под водяной блок-ТЭН нужной мощности трубка условно укладывалась в один типоразмер фланца, под гликоль тот же суммарный киловатт распределяют на бОльшую площадь — длиннее трубки или больше петель в блоке. Точное значение ваттной нагрузки для конкретного блока считаем под присланные параметры (объём, температуру, концентрацию), а не называем общее число для всех случаев.

Материал трубки и фланца

Для оболочки трубки по умолчанию берём нержавейку AISI 321 (08Х18Н10Т) — титан-стабилизированная сталь, устойчива к той химии, что появляется в стареющем гликоле при нагреве. Если в контуре есть хлориды или присадки, на которые технолог прямо указал, переходим на AISI 316L. Фланец кламп делаем из той же марки, что и трубки — разные металлы на контакте в влажной среде дают гальваническую пару, в контуре с гликолем это лишний риск.

Сравнение марок нержавейки и где какую ставить — отдельная статья: AISI 304 vs 321 vs 316 — для каких сред.

Пример расчёта мощности ТЭНБ для бака с гликолем

Формула для подогрева воды из заявок клиентов выглядит так: P = 0,00116 × V × ΔT / t (коэффициент 0,00116 кВт·ч/(л·°C) — это теплоёмкость воды 4,187 кДж/(кг·К), пересчитанная в кВт·ч на литр и градус). Для этиленгликоля коэффициент меньше пропорционально его теплоёмкости и плотности: при теплоёмкости около 2,45 кДж/(кг·К) и плотности около 1,11 кг/л получаем коэффициент 0,00116 × (2,45 × 1,11) / 4,187 ≈ 0,00076 кВт·ч/(л·°C).

Бак 500 л этиленгликоля, нагрев с 10 °C до 60 °C (ΔT = 50 °C) за 2 часа:
P = 0,00076 × 500 × 50 / 2 = 9,5 / 2 ≈ 4,75 кВт
С запасом на теплопотери через стенки бака берут блок на 6 кВт.

Проверка по ГОСТ 13268-88: допуск по мощности, не по сопротивлению

ГОСТ 13268-88 нормирует допуск именно по мощности: +5 % / −10 % от номинала. Для блока 6 кВт на 380 В со звездой из трёх элементов по 2 кВт на фазное напряжение 220 В каждый сопротивление считаем через R = U² / P:

Номинал: R = 220² / 2000 = 48 400 / 2000 = 24,2 Ом
Допуск мощности: 1800–2100 Вт (−10 % / +5 %)
Коридор сопротивления: R = 220² / 2100 ≈ 23,1 Ом … R = 220² / 1800 ≈ 26,9 Ом

Писать «±10 % сопротивления» неверно — допуск несимметричный именно потому, что несимметричен допуск мощности. Если на одном из трёх элементов блока сопротивление выходит за 23,1–26,9 Ом — элемент бракованный, менять его, а не весь блок.

Подробнее про сам ГОСТ — в статье ГОСТ 13268-88 простыми словами.

Важно про кламп-фланец. Диаметр кламп-соединения не выбирают по мощности нагревателя — его задаёт существующий патрубок бака. Ходовые типоразмеры Tri-Clamp: 1,5" (внутренний проход ≈34 мм), 2" (≈47,5 мм), 3" (≈72 мм). Сначала фото или чертёж узла, потом расчёт блока под этот диаметр — не наоборот. Подробный разбор клампового узла на ТЭНе — в статье Кламп 2 дюйма на ТЭН вместо фланца.

Монтаж и обслуживание

Кламповое соединение не требует сварки на стороне заказчика: заглушка с вваренным блоком садится на штатный патрубок через прокладку (EPDM или Viton в зависимости от температуры контура) и стягивается откидным хомутом. Обслуживание — откинул хомут, снял блок, почистил трубки от осадка, поставил обратно. Разборка не требует остановки бака на сварочные работы.

При регулярном снятии проверяйте прокладку на деформацию и трещины — она изнашивается быстрее самого блока. Клеммная коробка всегда остаётся на сухой стороне фланца: это требование безопасности, а не опция конструкции.

Чек-лист: что прислать для расчёта ТЭНБ под гликоль

Марка и концентрация этиленгликоля — технический раствор, антифриз с присадками, концентрация в процентах
Объём контура или бака — литры, при циркуляции — ещё и расход
Диаметр кламп-фланца — фото или эскиз патрубка с линейкой, либо маркировка на существующем клампе
Рабочая и максимальная температура — до какой температуры греть и держать в рабочем цикле

Нужен ТЭНБ под конкретный бак с этиленгликолем?

Присылайте фото кламп-патрубка и параметры контура — считаем мощность и делаем блок под чертёж. От 1 шт.

Оформить заказ

Цены — по калькулятору price-calculators.vercel.app, уровень «норма»: стандартный блок-ТЭН на фланце — от 3510 до 21700 ₽ при закупке от 10 шт. Кламп-фланец — нестандартный узел, расчёт по фото в день обращения.

Частые вопросы

Почему для этиленгликоля ставят блок ТЭНБ, а не один нагреватель?

Один нагреватель на всю мощность даёт высокую удельную нагрузку на коротком участке трубки. У гликоля хуже отвод тепла с поверхности, чем у воды, поэтому мощность распределяют на несколько трубок блока — так ни один участок не перегревается сверх допустимой температуры оболочки.

Какой материал выбрать для ТЭНБ на этиленгликоле — AISI 321 или 316L?

По умолчанию AISI 321 (08Х18Н10Т) — титан-стабилизированная нержавейка, стойкая к продуктам термического разложения гликоля. AISI 316L берём, если контур содержит хлориды или технолог прямо требует эту марку.

Можно ли поставить обычный водяной блок-ТЭН в бак с этиленгликолем?

Можно физически вкрутить, но нельзя оставлять ту же мощность. Теплоёмкость этиленгликоля ниже воды, тепло с поверхности трубки он отводит хуже, и оболочка водяного блока на той же мощности будет работать горячее расчётной. Для гликоля мощность на тот же типоразмер закладывают ниже.

Какой диаметр кламп-фланца нужен для ТЭНБ под бак с гликолем?

Диаметр кламп-фланца определяет не нагреватель, а существующий патрубок бака заказчика — ходовые типоразмеры Tri-Clamp 1,5", 2" и 3" (внутренний проход примерно 34, 47,5 и 72 мм). Присылайте фото или чертёж патрубка, фланец делаем под него.

Как подобрать мощность ТЭНБ для бака с этиленгликолем?

Считаем через теплоёмкость гликоля и нужное время нагрева: мощность равна произведению удельной теплоёмкости, массы раствора и перепада температуры, делённому на время. Для бака 500 л с нагревом на 50 °C за 2 часа получается блок около 5 кВт с запасом на теплопотери через стенки.

Что будет, если взять для гликоля слишком мощный ТЭНБ?

Локальный перегрев оболочки сверх расчётной температуры. На воде это обычно терпимо, на гликоле выражено сильнее из-за слабого отвода тепла — ускоряется термическое разложение раствора у поверхности трубки и нарастает нагар, который дальше изолирует трубку ещё сильнее.
