Блок ТЭН для бака 12 кВт: изготовление на заказ по вашим размерам
14040 ₽ стоит блок ТЭН на 12 кВт при стандартной компоновке фланца (12 × 1170 ₽, уровень «норма»). Для изготовления не нужен инженерный чертёж: достаточно замерить штуцер бака рулеткой и штангенциркулем и прислать четыре числа. Ниже: что замерить, как считается мощность и что присылать, чтобы блок встал в штуцер с первого раза.
Чем бак технологического участка отличается от ёмкости для химии

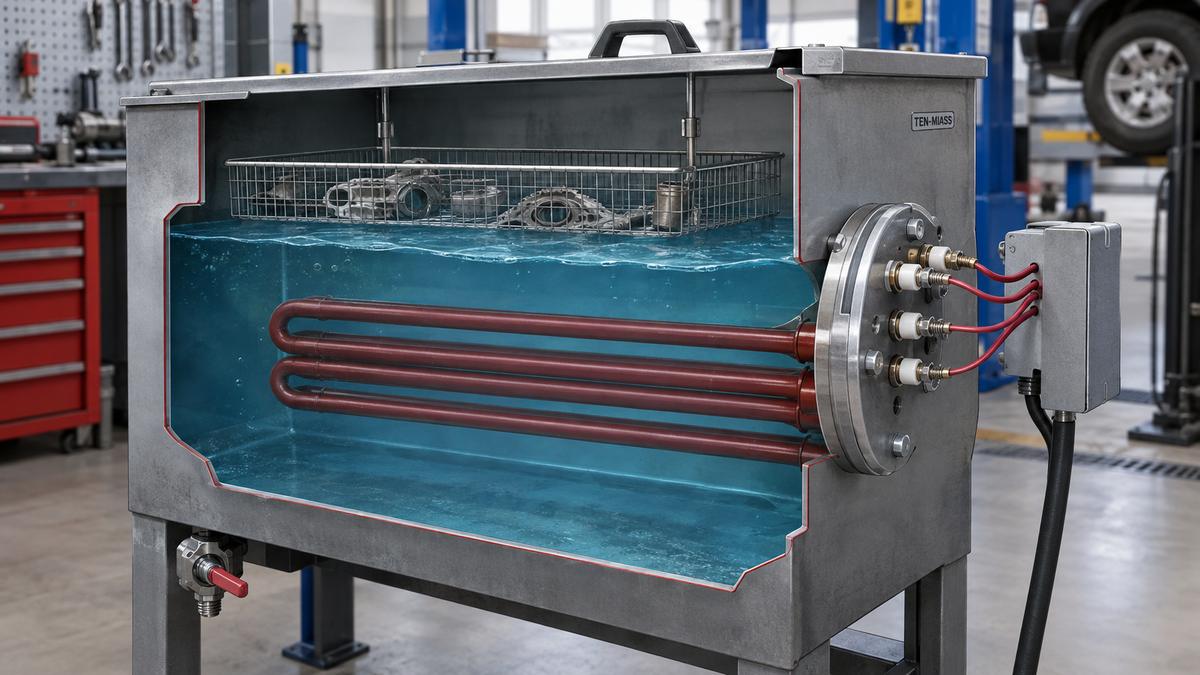

Бак для промывки или обезжиривания деталей не герметичная ёмкость с патрубками для дозирования, а открытая или полуоткрытая ванна в цехе, куда загружают корзины с деталями. Раствор обычный: щелочной или нейтральный концентрат, редко кислота. Горловина под блок ТЭН чаще прорезается в боковой стенке, а не в крышке: крышки у моечных баков часто нет вовсе, сверху загрузка.
Это меняет подход к замеру: вместо чертежа инженера-технолога присылают фото штуцера с рулеткой в кадре и три-четыре цифры. Для производственного цеха это нормально. Размеры снимает слесарь или наладчик, а не конструктор.
Что замерить на баке самостоятельно
Четыре параметра дают достаточно данных для расчёта блока без чертежа:
| Что мерить | Чем мерить | Зачем нужно |
|---|---|---|
| Диаметр горловины/штуцера | штангенциркуль или рулетка по внутреннему краю | определяет диаметр фланца блока |
| Резьба штуцера (если есть) | резьбовой калибр или маркировка на старой детали | фланец делаем с той же резьбой, чтобы вкрутить без переходника |
| Глубина бака до дна | рулетка от верхнего края горловины до дна | длина трубок блока, минус запас 30-50 мм от дна |
| Напряжение сети | по щитку или паспорту оборудования | 220 В однофазное или 380 В на три фазы, разная схема соединения трубок |
Если штуцер старый и обварен по месту без резьбы, присылаем фланец под сварку, по внешнему диаметру посадочного места. Тогда резьбу мерить не нужно, присылаете диаметр отверстия и толщину стенки бака.
Расчёт мощности для бака 600 литров
Формула нагрева: P = 0,00116 × V × ΔT / t. V: объём в литрах. ΔT: разница температур в °C. t: время нагрева в часах.
Для бака на 600 литров, нагрев с 20 °C до рабочих 75 °C (ΔT = 55 °C):
0,00116 × 600 × 55 = 38,28
Если нужно прогреть за 3,2 часа, делим: 38,28 ÷ 3,2 = 11,96 ≈ 12 кВт. Это чистая мощность на нагрев без теплопотерь открытой поверхности раствора. За ночь открытый бак отдаёт тепло в цех, и утренний прогрев идёт с тем же расчётом заново.
Если смена начинается раньше или бак нужно вывести в рабочий режим быстрее, время нагрева сокращается, а мощность растёт пропорционально. 2 часа вместо 3,2 потребуют уже 19 кВт. Под такую мощность меняется не только количество трубок в блоке, но и сечение подводящего кабеля.
Главная ошибка при заказе по фото без размеров
Присылают фото бака, фото старого блока, иногда фото шильдика и просят «сделать такой же». Без диаметра горловины и глубины бака это фото ничего не говорит о посадке: на снимке невозможно различить штуцер 32 мм от штуцера 40 мм, если рядом нет линейки или известного объекта для масштаба.
Похожая логика работает и для других узлов крепления ТЭНа. Например, крепление ТЭНа на двух гайках к крышке бака тоже требует точного диаметра отверстия, а не фото на глаз.
Материал оболочки под моющий раствор
Для щелочных и нейтральных моющих концентратов (большинство составов для обезжиривания деталей в цехе) хватает стали 10, это стандартная оболочка для промышленных блоков, не требующая доплаты за нержавейку. Если в растворе есть кислотная составляющая или хлориды (составы для снятия окалины, травления), нужна нержавейка AISI 321 (08Х18Н10Т), устойчивая к агрессии и к перегреву на сухом ходе, если уровень раствора случайно упадёт ниже трубок.
Компоновка на прямоугольном фланце описана отдельно: блок ТЭН U-образный на прямоугольном фланце для бака. Там тот же принцип замера, но другая форма посадочного места.
Что прислать для расчёта
- Диаметр горловины или штуцера бака (мм)
- Резьба штуцера, если она есть (дюймы или метрическая)
- Глубина бака от края горловины до дна (мм)
- Напряжение сети: 220 В или 380 В
- Состав раствора или среды в баке (щёлочь, кислота, вода)
- Желаемое время нагрева от холодного старта до рабочей температуры
- Фото бака и штуцера с рулеткой в кадре, если есть такая возможность
Нужен блок ТЭН 12 кВт под конкретный бак?
Присылайте размеры штуцера и объём бака, посчитаем мощность и цену в день обращения.
