Блок ТЭН 545 мм резьба G2 15 кВт: расчёт по длине, не по мощности

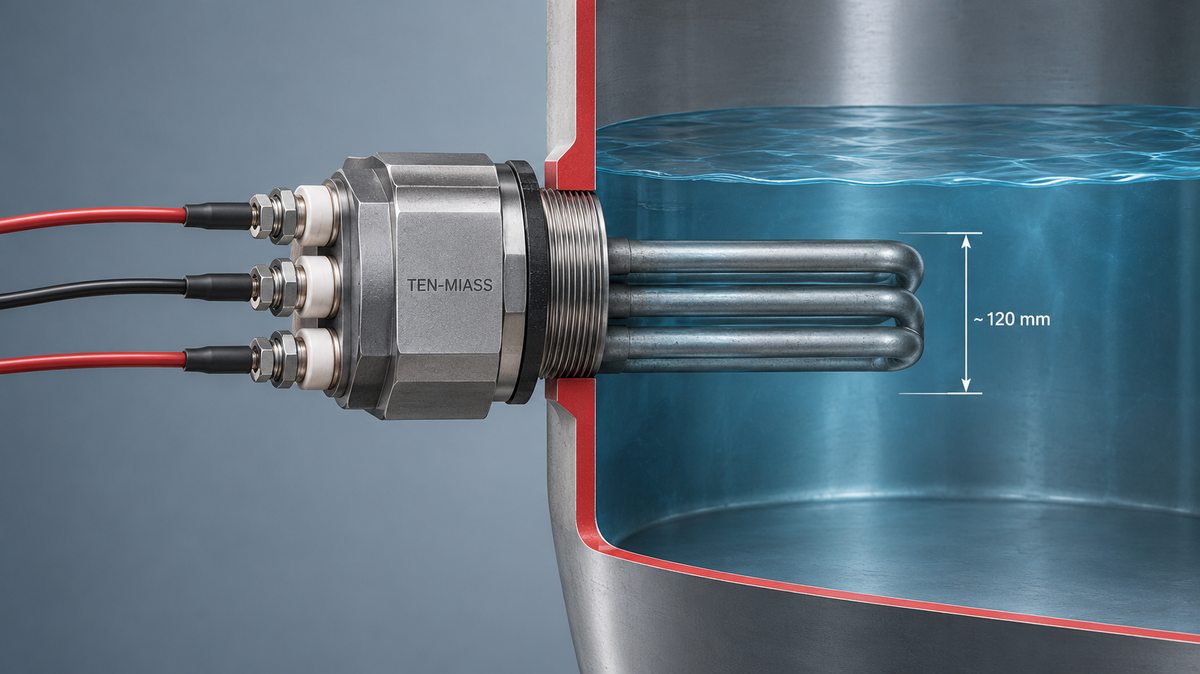

545 мм погружной части и 15 кВт мощности в одном блоке ТЭН на резьбе G2 не укладываются в один сплошной элемент: при трубке 27 мм такая труба на 15 кВт даёт ваттную нагрузку около 35 Вт/см², втрое выше нормы ГОСТ 13268-88. Рабочий вариант: 3 параллельных элемента по 5 кВт на одном штуцере. Если заказать блок только «на 15 кВт» без точной длины, в расчёт подставят типовой размер, и блок либо не влезет в старое посадочное отверстие, либо встанет выше или ниже уровня жидкости. Для взрывоопасных сред тот же габарит 545 мм решается другой конструкцией, она разобрана отдельно в статье про блок ТЭНБ 15 кВт Ex e.
Почему 545 мм важнее, чем просто «15 кВт»
Блок ТЭН ставят на замену сгоревшему в уже готовый бак, где резьбовое отверстие просверлено и обвязка смонтирована раз и навсегда. Переделать посадочное место (рассверлить под другой штуцер, перенести крепление, сварить новый фланец) обычно дороже и дольше, чем сам нагреватель. Поэтому у замены блока ТЭН есть только один свободный параметр: сам блок, и он должен сесть в те же 545 мм от торца резьбы до конца трубки, что были у старого.
Если новый блок длиннее старого на 50-100 мм, элемент дотягивается до дна или до противоположной стенки бака при затяжке резьбы, трубка гнётся или трескается керамический изолятор в головке. Если блок короче, часть трубки при частичном сливе жидкости оказывается выше уровня, а сухой нагрев выжигает оболочку за считанные минуты независимо от материала.
Сколько элементов нужно при разной длине погружной части
Таблица ниже считает для диаметра трубки 27 мм и воды с принудительной циркуляцией (допустимая ваттная нагрузка 8-12 Вт/см² по ГОСТ 13268-88), при активной (нагреваемой) длине чуть короче заявленной погружной части, порядка 40-45 мм уходит на переходную зону у резьбы.
| Длина погружной части | Максимум на 1 элемент | Элементов для 15 кВт |
|---|---|---|
| 300 мм | ≈2,5 кВт | 6 |
| 400 мм | ≈3,4 кВт | 5 |
| 545 мм (наш случай) | ≈4,2 кВт | 4 (с запасом) / 3 у верхней границы |
| 700 мм | ≈5,9 кВт | 3 |
| 900 мм | ≈7,6 кВт | 2 |
Логика простая: чем короче доступная длина, тем на меньшую мощность рассчитан каждый отдельный элемент, и тем больше их нужно собрать в одном блоке, чтобы набрать заявленный киловатт.
Расчёт: что происходит с одним элементом на 545 мм
Ваттная нагрузка считается по формуле q = P / (π·d·L), где P это мощность в ваттах, d это диаметр трубки, L это активная длина. Для блока на резьбе G2 типовой диаметр трубки 27 мм, активная длина при погружной части 545 мм составляет около 500 мм.
Один элемент на всю мощность: S = π × 2,7 см × 50 см = 424 см². q = 15000 / 424 = 35,4 Вт/см². Для воды с циркуляцией норма 8-12 Вт/см², значит перегруз в 2,9 раза. Чтобы снять такую мощность одним элементом без перегрева, активная часть должна быть не короче 1,47 м, это втрое больше, чем позволяет бак.
Три элемента по 5 кВт на том же штуцере: S остаётся 424 см² на каждый, но мощность на элемент втрое меньше. q = 5000 / 424 = 11,8 Вт/см², это уже внутри нормы для воды с циркуляцией.
| Вариант | Мощность одного элемента | Ваттная нагрузка | Результат |
|---|---|---|---|
| 1 элемент на 15 кВт | 15 кВт | 35,4 Вт/см² | Перегрузка ×2,9, прогар за недели |
| 3 элемента по 5 кВт | 5 кВт | 11,8 Вт/см² | В пределах нормы для циркулирующей воды |
Почему резьба G2 тоже ограничивает число элементов
Внутренний проход штуцера G2 физически ограничен, с учётом керамических изоляторов и зазоров между трубками туда обычно встаёт 3-4 элемента диаметром 20-27 мм. Если по расчёту ваттной нагрузки нужно 6 элементов из таблицы выше (это получается при коротких 300-400 мм), в резьбу G2 они просто не влезают построчно. Выход один: либо увеличивать диаметр самой резьбы, либо переходить на фланцевое крепление, где трубки можно развести шире. Подробнее про саму резьбу и её типоразмеры читайте в статье про блок ТЭН 15 кВт на резьбе G2.
Типичная ошибка при заказе
Самая частая ошибка: клиент называет только мощность и напряжение («нужен блок на 15 кВт, 380 вольт»), не измерив старый блок. Производитель без размеров подставляет стандартную длину из своей линейки, часто это 600-650 мм, как в похожем случае с блоком на 10 кВт и длиной 640 мм для подогрева масла. Разница 100 мм кажется мелочью на бумаге, но на реальном баке это либо упор в дно, либо воздушный зазор над элементом. Второй частый повод обращения: блок ТЭН работал годами, но его давно пора менять не из-за мощности, а по внешним признакам, которые разобраны в статье про накипь на блоке ТЭН.
Что прислать для расчёта
- Точную длину от торца резьбы до конца трубки, в мм (не «на глаз», а рулеткой)
- Диаметр и шаг резьбы: G2 или другой типоразмер, фото штуцера крупным планом
- Объём и форму бака хотя бы примерно, в литрах
- Глубину посадочного отверстия в старом баке, если меняете на то же место
- Характер среды: вода, раствор, масло, есть ли циркуляция или перемешивание
- Фото старого блока ТЭН с линейкой рядом с резьбой
С этим набором расчёт числа и мощности элементов занимает несколько минут, а не несколько писем с уточнениями. Блок на 15 кВт с фланцем из стали стоит от 22 800 ₽ за штуку, в нержавеющем исполнении для воды и пищевых сред цена от 45 600 ₽. Это разовая цена без скидки за объём, точная сумма зависит от итогового числа элементов и материала.
