ТЭН 9 кВт G1 1/4: выбор питания 220В или 380В, расчёт тока

Q: Чем отличается резьба G1 1/4 от G1?

G1 — это дюймовая трубная резьба с наружным диаметром 33,249 мм. G1 1/4 (один целый и четверть дюйма, 1,25") имеет наружный диаметр 41,910 мм. Это разные типоразмеры, резьбовые пробки не взаимозаменяемы. Перед заказом ТЭН убедитесь в размере штуцера на вашем баке или котле.

ТЭН 9 кВт с резьбой G1 1/4 — типовой запрос для замены нагревателя в промышленном бойлере или котле. Первый вопрос, который нужно решить: какое питание подавать — 220 или 380 вольт. От этого зависит не только конструкция ТЭН, но и требования к кабелю, автоматике и вводному щиту.

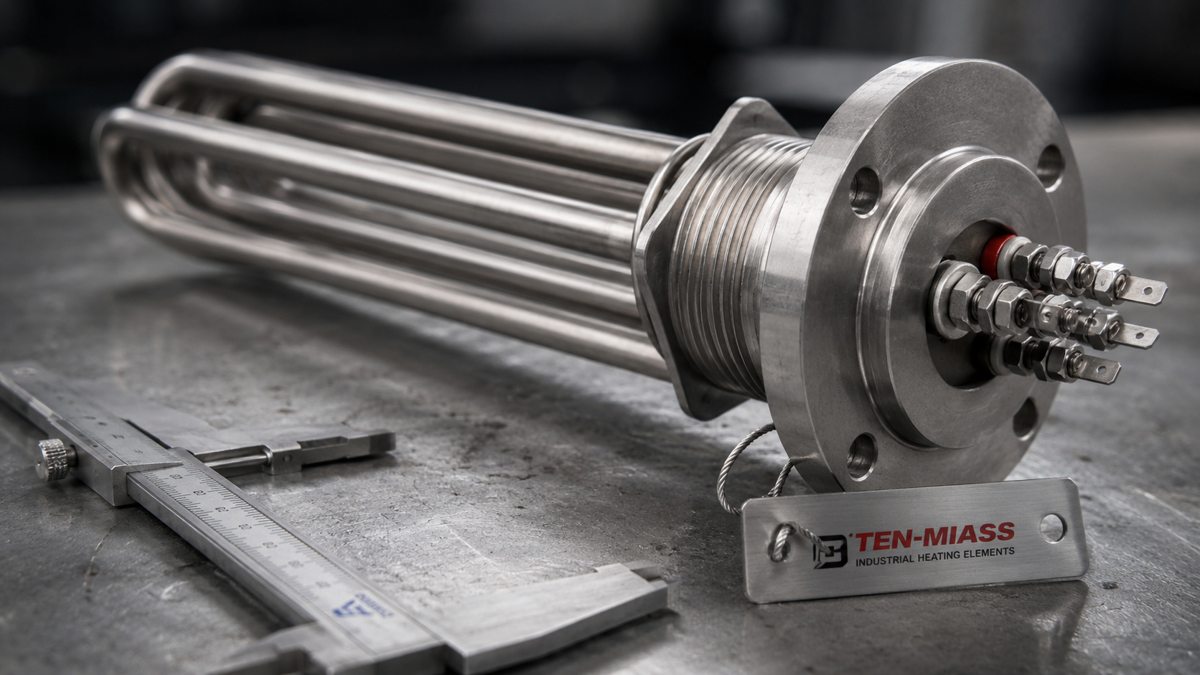

ТЭН с резьбой G1 1/4 на металлической поверхности мастерской

Почему питание важно именно при 9 кВт

9 кВт — мощность, при которой выбор напряжения перестаёт быть формальным. При 220 В ток составит 40,9 А. Это выше, чем рассчитан стандартный однофазный ввод большинства промышленных и коммерческих объектов. 380 В даёт принципиально другую картину.

Рассмотрим три практических варианта подключения.

Вариант 1: один ТЭН 9 кВт на 220 В

Сопротивление нагревательного элемента: R = 220² / 9000 = 5,38 Ом. Рабочий ток 40,9 А. Для такого тока требуется:

кабель сечением не менее 10 мм² (медь)
автоматический выключатель 50 А
отдельный ввод, не совмещённый с другими потребителями

На практике это реализуется, но требует серьёзной электрики. Для объекта с готовой трёхфазной сетью — избыточно сложно.

Вариант 2: один ТЭН 9 кВт на 380 В (между двумя фазами)

Сопротивление: R = 380² / 9000 = 16,1 Ом. Рабочий ток 23,7 А. Это уже укладывается в стандартный автомат 25 А и кабель 6 мм². Практически применяется в котлах и бойлерах с трёхфазным вводом, когда нужен один мощный нагревательный элемент.

Вариант 3: три ТЭН по 3 кВт на 380 В (звезда или треугольник)

Наиболее распространённое решение для нагревателей объёмом 200 л и выше. Каждый ТЭН мощностью 3 кВт на своей фазе даёт ток 3000 / 380 = 7,9 А. Суммарно 9 кВт при равномерной нагрузке по фазам.

кабель 2,5 мм² на каждую фазу
автомат 16 А (стандарт)
простое подключение через стандартный пускатель

Вариант питания	Мощность	Ток	Мин. сечение кабеля	Автомат
220 В, 1 ТЭН	9 кВт	40,9 А	10 мм²	50 А
380 В, 1 ТЭН (L-L)	9 кВт	23,7 А	6 мм²	25 А
380 В, 3 ТЭН по 3 кВт	9 кВт сум.	7,9 А/фазу	2,5 мм²	16 А

Перед заказом уточните у электрика: есть ли на объекте трёхфазный ввод и какое суммарное допустимое потребление. Если ввод однофазный и ограничен 25 А — вариант 220 В / 9 кВт физически не реализовать без замены ввода.

Резьба G1 1/4: параметры и совместимость

G1 1/4 — дюймовая трубная резьба по ГОСТ 6357 (ISO 228). Цифры расшифровываются просто: один целый и четверть дюйма, то есть 1,25". Основные параметры:

Наружный диаметр резьбы: 41,910 мм
Шаг: 2,309 мм (11 ниток на дюйм)
Тип: цилиндрическая, ГОСТ 6357

Резьба G1 1/4 применяется в бойлерах объёмом 100-500 л как стандартный штуцер под сменный ТЭН. Размер отличается от G1 (наружный диаметр 33,249 мм) и G1 1/2 (47,803 мм). Перед заказом обязательно измерьте или проверьте по документации на ваш бак.

У ТЭН резьба G1 1/4 выполнена на резьбовой пробке. Пробка вворачивается в штуцер бака и одновременно служит точкой уплотнения. Для герметичности используют паронит или ФУМ-ленту.

Изготовим ТЭН 9 кВт под вашу резьбу G1 1/4

Уточним питание, материал, среду. Партия от 1 штуки, срок 7-14 дней.

Оставить заявку

Конструкция и материалы ТЭН для воды

Для нагрева воды, антифриза и водных растворов применяется нержавеющая сталь AISI 321 (российский аналог 12Х18Н10Т). Это легированная нержавейка с добавкой титана, которая устойчива к питтинговой коррозии в горячей воде.

Конструкция ТЭН с G1 1/4:

Нагревательная трубка диаметром 8, 10 или 12 мм из AISI 321
Наполнитель: периклаз (MgO) — электрически изолирует нить от оболочки
Нагревательная нить: сплав X23Y5T (FeCrAl) или нихром
Резьбовая пробка G1 1/4: нержавейка или латунь
Клеммы: стальные, под болт М4 или М5

Для жёсткой воды или воды с хлором предпочтительна оболочка AISI 321. Для чистого пара или дистиллята подходит и нержавейка 08Х18Н10.

Расчёт активной зоны при 9 кВт

Для воды нормальная удельная нагрузка на поверхность трубки: 3-5 Вт/см². При 4 Вт/см² и трубке диаметром 12 мм:

Необходимая площадь поверхности: 9000 / 4 = 2250 см²
Длина активной зоны: 2250 / (3,14 × 1,2) = 597 см ≈ 6 метров

6 метров нагревательной трубки — это не один прямолинейный отрезок. ТЭН для штуцера G1 1/4 выполняется в форме нескольких параллельных U-образных петель, которые помещаются внутрь бака через одно резьбовое отверстие. Конкретная геометрия зависит от внутреннего пространства бака.

При удельной нагрузке 3 Вт/см² длина активной зоны возрастёт до 796 см. Это снижает температуру оболочки и продлевает срок службы в жёсткой воде. Рекомендуем именно этот вариант для объектов с жёсткостью воды выше 7 мг-экв/л.

Что нужно для заказа

Чтобы подготовить ТЭН точно под вашу задачу, сообщите нам:

Напряжение питания: 220 В или 380 В (и схему подключения, если знаете)
Мощность: 9 кВт или разбивка по элементам (например 3 × 3 кВт)
Среда нагрева: вода, антифриз, пар
Размер штуцера на баке: убедитесь, что это именно G1 1/4, а не G1 или G1 1/2
Примерные габариты внутреннего пространства бака или котла
Жёсткость воды или тип теплоносителя (если нестандартный)

Если есть чертёж или фото старого ТЭН — ещё лучше. Это позволит воспроизвести геометрию точь-в-точь.

Часто задаваемые вопросы

Можно ли сделать ТЭН 9 кВт на 220 вольт с резьбой G1 1/4?

Технически можно. Ток составит 40,9 А, для подключения нужен кабель сечением 10 мм² и автоматический выключатель 50 А. Стандартная бытовая проводка 2,5 мм² с автоматом 25 А не подходит. Если электрика объекта позволяет — изготовим.

Чем отличается резьба G1 1/4 от G1?

G1 имеет наружный диаметр 33,249 мм. G1 1/4 (1,25") — 41,910 мм. Это разные типоразмеры, пробки не взаимозаменяемы. Перед заказом убедитесь в точном размере штуцера на вашем баке.

Какое питание лучше для ТЭН 9 кВт?

Для объекта с трёхфазным вводом — три ТЭН по 3 кВт на 380 В. Ток 7,9 А на фазу, стандартный кабель 2,5 мм². Один ТЭН 9 кВт на 380 В потребует кабель 6 мм². Вариант 220 В — 10 мм² и автомат 50 А.

Из какого материала оболочка ТЭН для воды?

Для нагрева воды и антифриза применяем нержавеющую сталь AISI 321 (12Х18Н10Т). Резьбовая пробка G1 1/4 из нержавейки или латуни.

Сколько длится изготовление?

7-14 рабочих дней с момента подтверждения и оплаты. Минимальная партия — 1 штука. Доставляем по России и Казахстану.

Какова активная длина ТЭН 9 кВт при удельной нагрузке 4 Вт/см²?

При трубке диаметром 12 мм активная длина составит около 6 метров. На практике это несколько U-образных петель, входящих в бак через одно резьбовое отверстие G1 1/4.

ТЭН 9 кВт с резьбой G1 1/4: выбор питания 220 или 380 В
