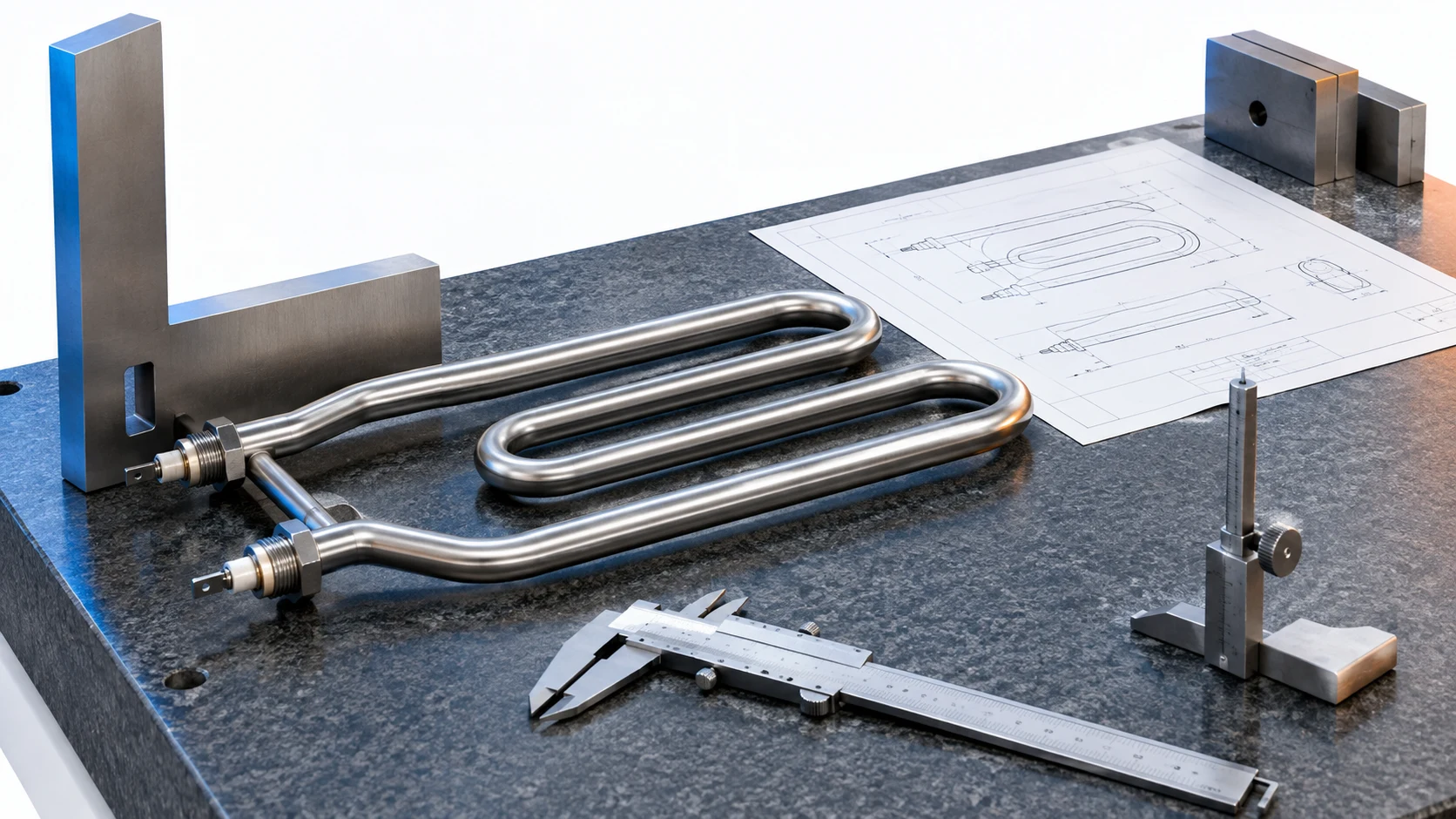

Чтобы замена встала без доработки, укажите не только длины, но и поверхности, от которых они измерены. Отдельно согласуйте посадку, уплотнение, допустимый габарит и пространство для монтажа; допуски назначают по сопряжению.
Почему две одинаковые длины не гарантируют посадку
Один человек измеряет погружную длину от наружного торца гайки, другой — от плоскости, где сжимается прокладка. Числа могут совпасть, а реальное положение нагревательной части будет разным. База измерения должна быть видна на эскизе и одинаково пониматься обеими сторонами.
Назначьте исходную плоскость
Для установленного узла найдите поверхность, определяющую его положение в оборудовании: плоскость уплотнения, опорный бурт или другую согласованную базу. От неё задайте глубину выступания в бак и расположение внешних частей. Не назначайте базу по деформированному участку старой трубки, если он не определяет посадку.
Разделите размеры по назначению
Посадочные размеры обеспечивают соединение; габаритные показывают, поместится ли узел; монтажные учитывают доступ инструмента и проводов. Активная зона связана с нагревом и тоже должна быть обозначена отдельно. Максимальная длина трубки сама по себе не подтверждает, что рабочая зона окажется в жидкости.
Не прячьте ошибку в цепочку
Если положение дальнего изгиба определяется суммой нескольких отрезков, отклонения отдельных размеров складываются. Для критичного зазора полезнее прямо задать проверяемое расстояние от базы и допустимое отклонение, чем восстанавливать его по длинной цепочке. Конкретные допуски выбирают с учётом оборудования и возможности изготовления, не назначают одинаковыми на весь чертёж.
Пример узкого монтажного проёма
Нагреватель проходит через отверстие, но после установки задевает внутреннюю перегородку. Для следующего заказа нужны контур свободного пространства, положение перегородки относительно базы и доступная траектория ввода. Проверка только готового габарита не охватывает движение изделия при монтаже.
Как оформить контрольный эскиз
Покажите базу, оси крепления, плоскость уплотнения, крайние точки трубки и выводы. Рядом перечислите критические размеры и способ проверки. Если оборудование можно измерить точнее, чем повреждённый образец, именно его посадочные места используйте как источник данных и согласуйте это с изготовителем.
Что важно проверить перед заказом
Размерная база определяет однозначность измерения. Конкретные базы и допуски зависят от сопряжения. До изготовления подтвердите данные по оборудованию, а при приёмке применяйте те же точки отсчёта.
Частые вопросы
Можно ли измерять от гайки?
Можно, если согласована конкретная поверхность гайки и она действительно определяет посадку; обычно требуется отдельно обозначить плоскость уплотнения.
Нужен ли одинаковый допуск на все размеры?
Нет. Критичность размеров и требования сопряжения различаются; допуски согласуют для конкретной конструкции.
Достаточно ли обвести старый нагреватель?
Нет. Контур не определяет все базы, крепление, активную зону и монтажную траекторию.
Что делать с деформированным образцом?
Отметить деформации и восстановить критические привязки по оборудованию и документации, а не копировать повреждение.
