Приёмка изготовленного ТЭНа: что сверить с техническим заданием

Что подготовить до вскрытия упаковки

Новый нагреватель может выглядеть точно как старый, но отличаться напряжением одной секции, активной длиной или расположением отверстий. Чтобы не обнаружить это при остановленном оборудовании, заранее соберите основу приёмки: согласованный чертёж с номером редакции, спецификацию заказа, схему подключения и перечень документов поставки.

Отдельно определите, кто проверяет размеры, кто выполняет электрические измерения и кто принимает решение при расхождении. Для серии удобно завести ведомость: одна строка на изделие или идентифицируемую позицию партии. Отсутствующий в документах критерий нельзя заменять предположением «обычно так делают».

Шаг 1. Сопоставьте маркировку и заказ

• Сверьте обозначение изделия, номер заказа или позицию спецификации и количество.
• Проверьте номинальную мощность и напряжение. Уточните, относится значение ко всему блоку или отдельному элементу.
• Сопоставьте число цепей, выводов и перемычек со схемой. Напряжение сети и напряжение каждой спирали не всегда совпадают.
• Проверьте наличие согласованных датчиков, термостатов, крепежа и уплотнений. Не считайте их входящими в поставку, если это не предусмотрено заказом.
• Сверьте документацию: паспорт, инструкцию и протоколы контроля — в составе, который согласован для этой поставки.

Марка оболочки подтверждается документацией или предусмотренным способом контроля, а не цветом металла на фотографии. Если обозначение неоднозначно, получите расшифровку у изготовителя до монтажа.

Шаг 2. Осмотрите изделие после перевозки

Сфотографируйте упаковку и общий вид до установки. Ищите вмятины трубки, изменение формы, трещины изоляторов, повреждённую резьбу выводов, следы влаги в клеммной части и дефекты уплотнительной поверхности. Для блока проверьте отсутствие непредусмотренного контакта трубок между собой.

Не выправляйте изгибы и не дорабатывайте крепление, чтобы «поскорее поставить». Это меняет предмет приёмки и может повредить изделие. Зафиксируйте дефект и согласуйте дальнейшие действия. Обнаруженная транспортная деформация — не основание переписывать чертёж под фактическую деталь.

Шаг 3. Измерьте то, что определяет установку

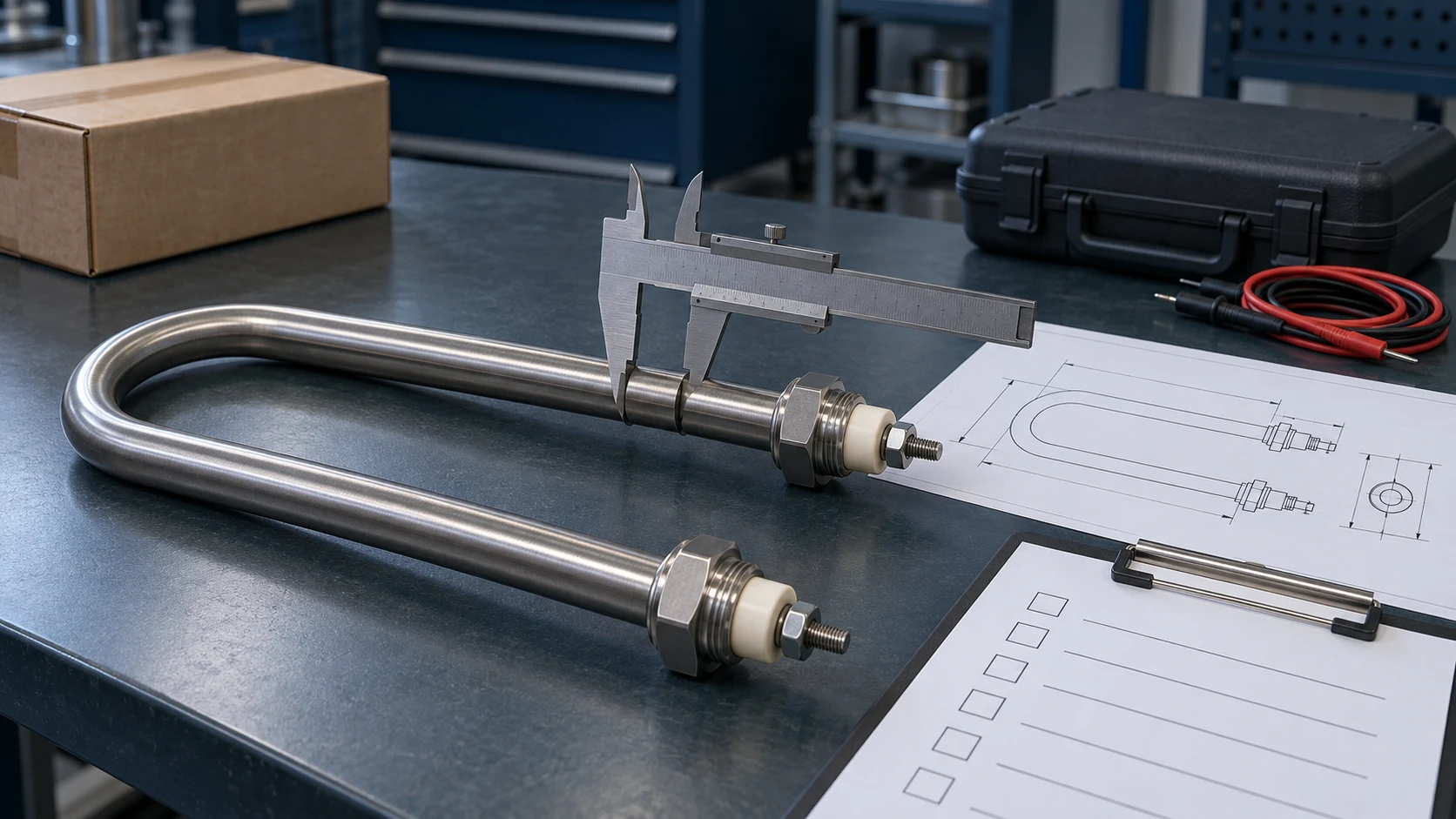

Размеры снимают подходящим измерительным инструментом от указанной базы. Не вводите единый допуск для всех размеров. Если граница активной зоны снаружи не обозначена, её нельзя достоверно определить по фотографии или пробным нагревом: запросите сведения изготовителя.

Шаг 4. Разделите электрические проверки

Обычная «прозвонка» отвечает лишь на ограниченный вопрос о целостности цепи. Она не доказывает, что изоляция между спиралью и металлической оболочкой выдерживает предусмотренные условия эксплуатации.

Сопротивление нагревательной цепи

Омметром измеряют сопротивление между указанными выводами при снятом питании. Результат каждой доступной цепи сравнивают с диапазоном холодного сопротивления изготовителя с учётом температуры измерения и схемы соединений. В ведомость записывают пару выводов, результат и условия измерения, а не только отметку «звонится».

Для одного резистивного контура ориентировочная связь номинальных величин — R = U² / P. Например, для условного контура 230 В и 2000 Вт получается 26,45 Ом. Это расчётный ориентир, а не автоматически допустимое холодное сопротивление. Температура спирали и установленные изготовителем допуски имеют значение. Для трёхфазного блока нельзя подставлять линейное напряжение и суммарную мощность как параметры одной спирали.

Сопротивление изоляции

Изоляцию проверяют отдельно между электрической цепью и металлической оболочкой предусмотренным прибором и по утверждённой методике. Испытательное напряжение, длительность, условия и минимальное значение берут из документации конкретного изделия. Универсальное число в МОм для всех ТЭНов здесь неприменимо.

Измерения поручают квалифицированному специалисту: он обесточивает и изолирует цепь, учитывает подключённые датчики и электронику, применяет требуемые меры после испытания. Показание «OL» обычного мультиметра относительно корпуса не заменяет предусмотренную проверку изоляции. Испытание электрической прочности повышенным напряжением также является отдельной процедурой, а не другим названием измерения сопротивления.

Если результат не соответствует документации, не включайте ТЭН «для просушки». Причину и допустимую процедуру восстановления согласуют с изготовителем; условия сушки зависят в том числе от выводов, уплотнений и комплектующих.

Как оформить результат приёмки

Краткий акт должен позволять другому человеку повторить сверку. Укажите дату, идентификацию заказа и изделия, редакцию чертежа, проверенные размеры с допусками, состояние поверхности и выводов, комплектность, результаты предусмотренных измерений и ответственных. Для измерений сохраните сведения о приборе и условиях проверки.

При несоответствии сделайте фото с масштабом, отметьте место на чертеже и передайте изготовителю конкретный вопрос. До согласования храните спорное изделие отдельно, не выполняя монтаж или механическую доработку. Для серии объём выборочного либо сплошного контроля определяют условия поставки и план контроля, а не произвольное правило «проверить одну штуку».

Приёмка не заменяет подготовку к пуску

Соответствие поставки ТЗ ещё не означает готовность всей установки. Перед вводом в работу отдельно проверяют монтаж, схему подключения, защитное заземление, аппаратуру защиты, регулирование температуры и предусмотренную защиту от перегрева или отсутствия среды. Погружной нагреватель не включают на воздухе, если такое применение не предусмотрено его документацией.

Герметичность собранного узла и условия испытаний подтверждают по документации оборудования. Нельзя назначать давление испытания по одной фотографии фланца или распространять результат контроля отдельного нагревателя на весь бак.

Что важно проверить перед установкой

Подтверждается при приёмке: соответствие идентифицированного изделия согласованным размерам и комплектности, видимое состояние и результаты выполненных по методике измерений.

Зависит от технического задания: материал оболочки, активная зона, параметры отдельных цепей, допуски, перечень протоколов и объём контроля партии.

Нужно уточнить до монтажа: все отсутствующие пределы и методы контроля, несоответствия маркировки, условия хранения, подключения и первого пуска. Эта памятка не является паспортом изделия и не задаёт универсальных норм испытаний.

Что включить в следующий заказ, чтобы упростить приёмку

Согласуйте не только мощность и цену, но и контрольные размеры, чертёж нужной редакции, схему каждой цепи, состав комплекта, маркировку и критерии приёмки. Тогда поставку можно проверить по документам, а не по памяти сотрудника, который заказывал прежний нагреватель.

Для подготовки исходных данных используйте памятку по заказу ТЭНа по чертежу. Если исходником служит снятая деталь — порядок заказа по образцу. При повторяющихся отказах полезен чек-лист перед заменой сгоревшего ТЭНа.

Инженерная основа: Watlow, Start-Up Guide Electric Heaters: осмотр перед установкой, отдельные проверки цепи и изоляции, сверка с документацией изделия. Численные нормы другого производителя не перенесены на ТЭН-Миасс.
