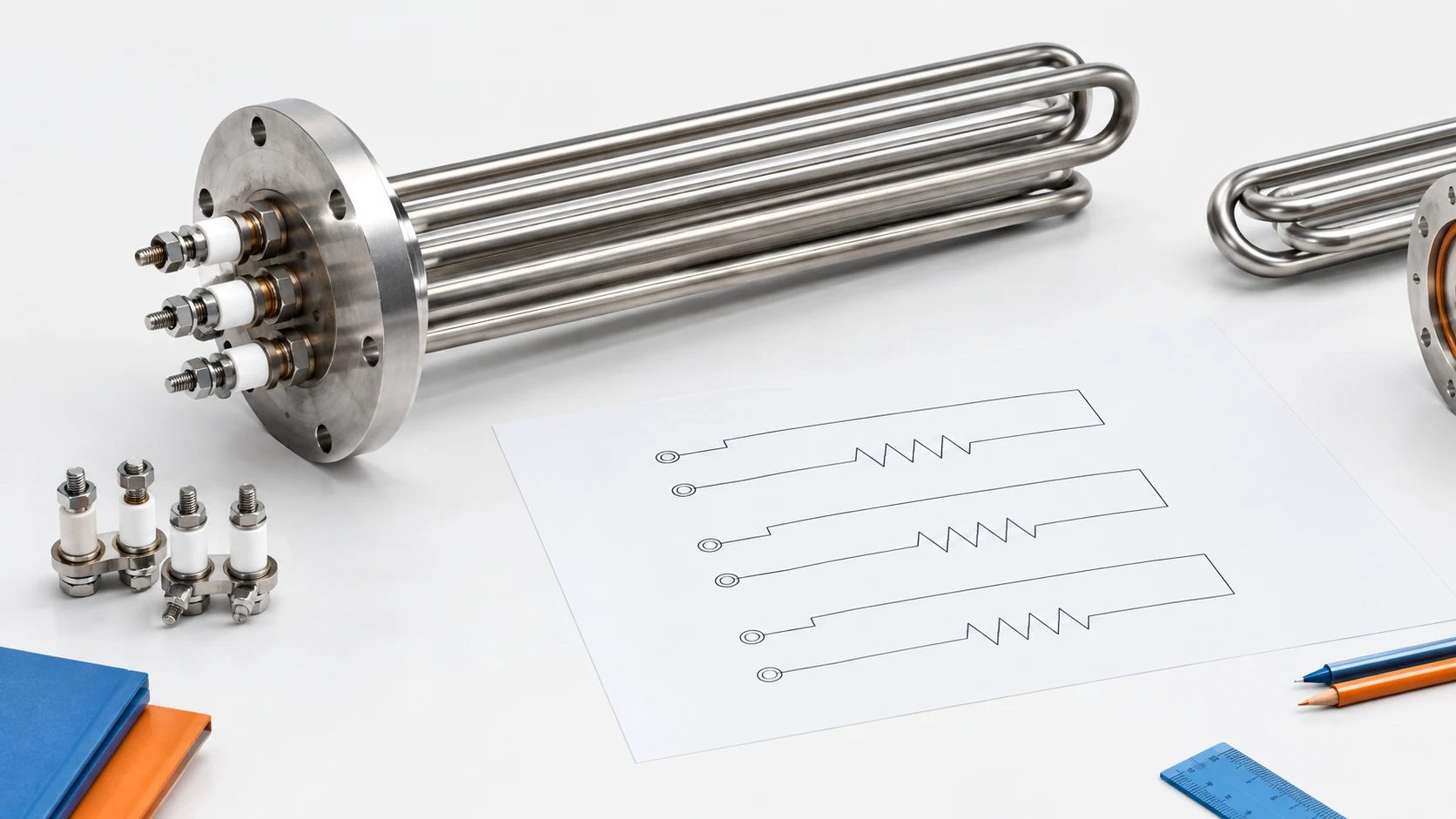

Для многосекционного блока недостаточно суммарных киловатт и напряжения сети. Нужна карта: обозначение каждой цепи, её номинальное напряжение и мощность, выводы, группировка по ступеням и согласованная схема оборудования.
Где возникает ошибка в заказе
На шильдике оборудования указана суммарная мощность, а на старом элементе — параметры одной спирали. Если эти значения смешать, внешне подходящий блок окажется электрически другим. Начните с разделения трёх понятий: сеть оборудования, отдельная нагревательная цепь и весь блок.
Составьте таблицу цепей
Для каждой цепи запишите идентификатор, назначение, номинальное напряжение, мощность, пару или группу выводов и ступень регулирования. Приложите схему с теми же обозначениями. Если есть встроенный датчик, обозначьте его отдельно от силовых выводов. Не определяйте назначение клеммы только по расположению или цвету старого провода.
Зафиксируйте связи между секциями
Отдельные цепи могут объединяться в группы, но способ соединения должен соответствовать их номиналам и проекту оборудования. Слова «трёхфазный блок» сами по себе не задают напряжение каждой спирали. Изготовителю передают проверенную схему или поручают её согласование в составе заказа; готовую сеть подключения не восстанавливают по случайной фотографии.
Проверочный пример одной цепи
Для условной резистивной цепи с номиналами 230 В и 2000 Вт расчётное сопротивление R = U²/P составляет 26,45 Ом, а ток I = P/U — около 8,70 А. Это иллюстрация связи номиналов, не норматив холодного сопротивления и не критерий годности. Температура, допуски и методика измерения задаются документацией изделия.
Свяжите маркировку с приёмкой
Согласуйте, где нанесены обозначения цепей и как они показаны в документации. При приёмке проверяют соответствие именно этой карте: комплектность выводов, идентификацию секций и предусмотренные измерения. Прозвонка не подтверждает сопротивление изоляции; проверки выполняют по документации в обесточенном состоянии.
Что нужно энергетической службе
До изготовления подтвердите доступное питание, число ступеней и ограничения оборудования. Выбор кабелей, коммутации и защиты относится к проекту установки и не определяется одной мощностью блока. Финальная карта должна быть понятна и изготовителю, и специалисту, принимающему узел на объекте.
Что важно проверить перед заказом
Формулы в примере относятся к одной резистивной цепи при указанных номиналах. Схема реального блока, допуски и испытания определяются заказом. Перед изготовлением проверьте соответствие обозначений на схеме и в таблице.
Частые вопросы
Суммарная мощность равна мощности одной секции?
Только если блок состоит из одной цепи. Для многосекционного изделия нужно указывать оба уровня параметров отдельно.
Напряжение сети задаёт напряжение каждой спирали?
Не всегда. Оно зависит от структуры цепей и соединений, которые требуется согласовать.
Можно ли использовать расчётное R как допуск при приёмке?
Нет. Это номинальная оценка; допуски, температура и метод измерения определяются документацией.
Нужно ли включать датчик в карту?
Да, но отдельно от силовых цепей, с его типом и согласованными обозначениями выводов.
