Изготавливаем ТЭНы под конкретное оборудование: бак, котёл, пресс-форму, калорифер, промышленную мойку, линию нагрева или нестандартный узел. Можно отправить чертёж, фото старого нагревателя, образец или параметры посадочного места.
Короткий ответ
Для изготовления ТЭНа по чертежу нужны размеры посадки и трубки, мощность и напряжение элемента, рабочая среда и режим. До производства согласуют окончательный чертёж, материал и активную зону.
Как подготовить чертёж ТЭНа для изготовления
Начните с посадочного места: готовое изделие должно не только помещаться в оборудование, но и передавать тепло в предусмотренном режиме. На эскизе разделяйте общую длину, длину погружения и активную зону. Чертёж без этих различий может выглядеть понятным, но оставлять критические вопросы.
- Геометрия. Укажите диаметр трубки, размеры между осями, габариты изгибов и участки, которые должны оставаться холодными. Отмечайте размеры от одной понятной базы.
- Крепление. Для штуцера нужны обозначение резьбы и длина резьбовой части. Для фланца — наружные размеры, толщина, число и диаметры отверстий, их расположение и уплотнение.
- Электрические параметры. Разделяйте мощность всего узла и одной секции, напряжение сети и напряжение элемента. Приложите схему подключения, если она известна.
- Рабочие условия. Опишите среду, температуру, движение жидкости или воздуха, уровень погружения, периодичность включений и доступную защиту.
- Согласование. Неизвестные параметры пометьте отдельно. Перед изготовлением согласуйте окончательную геометрию и техническое задание, а не только цену.
Пример заявки без лишней переписки
Нужен трубчатый ТЭН для ___, количество ___ шт. Среда ___, температура ___ °C. Мощность элемента ___ кВт, напряжение элемента ___ В. Крепление ___, длина погружения ___ мм, диаметр трубки ___ мм. Чертёж и фото посадки приложены. Неизвестные параметры: ___. Требуемая дата: ___.
Что влияет на стоимость и срок производства
Стоимость зависит от конструкции, материала оболочки, крепления, числа изгибов, выводов, количества и дополнительных требований к контролю. Срок определяют после проверки технического задания и загрузки производства. Одна только мощность не позволяет обоснованно назвать ни цену, ни срок.
Что важно проверить перед заказом

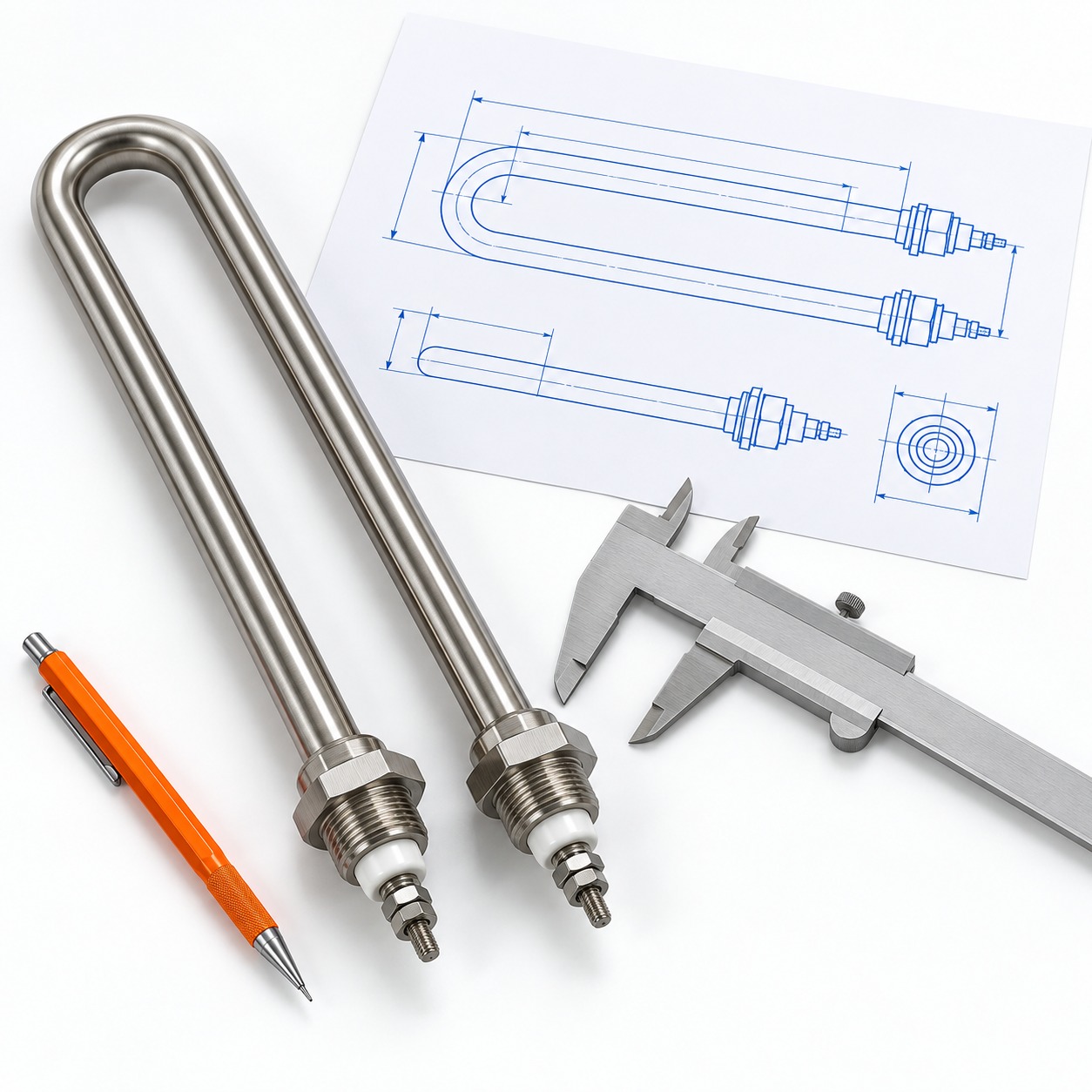

Подтверждено: чертёж и измерения задают геометрию, а рабочая среда и питание — условия выбора конструкции. Зависит от технического задания: материал, активная длина, поверхностная нагрузка, исполнение выводов и необходимые проверки. До изготовления: согласуйте чертёж, параметры каждой секции и критерии приёмки. Иллюстрация показывает принцип заказа, а не паспорт конкретного изделия.
Изготовление ТЭНов: выбрать тип и отправить заявку
Если чертежа нет, используйте памятку по заказу ТЭНа по образцу. Для предварительной оценки нагрева воды — разбор расчёта мощности.
Связанные материалы
Эти страницы закрывают соседние запросы: подбор, диагностику, расчет и заказ нагревателя.
Частые вопросы
Обязателен ли профессиональный чертёж?
Для первого расчёта можно отправить читаемый эскиз с размерами и фото. Перед изготовлением согласуют окончательную геометрию и техническое задание.
Какие размеры указывать в первую очередь?
Посадочное крепление, диаметр трубки, длину погружения, габариты и расстояния между осями. Активную и холодные зоны отмечают отдельно.
Можно ли назвать цену по мощности ТЭНа?
Нет, одной мощности недостаточно. Нужны конструкция, материал, крепление, выводы, количество и условия работы.
Что делать с неизвестными параметрами?
Отметить их в заявке. Не угадывать материал, напряжение элемента или размер резьбы; уточнить по документации и при согласовании.
