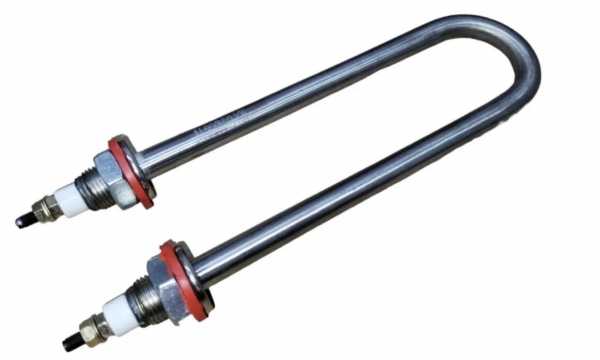

ТЭН U-образный U380W10000, М22х1.5, для 3% раствора NaOH

Характеристики

Что известно и что нужно уточнить

Каких данных не хватает для ТЭН U380W10000

Для этого товара известны форма U, обозначение U380W10000, штуцер М22х1.5 и рабочая среда - 3% водный раствор NaOH. Остальные параметры нельзя достоверно получить из названия. Чтобы изготовить трубчатый электронагреватель под установку, нужно дополнить исходные сведения размерами и электрическими характеристиками. Числа в обозначении U380W10000 не расшифровываем: в каталоге не указано, какие параметры они обозначают.

• Не приведены мощность и напряжение. Их задают отдельно, поскольку они определяют электрическое исполнение U-образного ТЭН и влияют на тепловую нагрузку оболочки в растворе NaOH.
• Не указаны развёрнутая длина, диаметр трубки и размеры после гибки. Без этих данных нельзя оценить, как нагреватель разместится в баке и какая часть окажется погружена в рабочую среду.
• Материал оболочки в названии не назван. Для позиции с раствором NaOH его нужно согласовать с условиями эксплуатации, а не выбирать только по U-образной форме или резьбе М22х1.5.
• Кроме резьбы штуцера, не указаны посадочная глубина, положение вывода и конструкция контактной части. Эти размеры важны, чтобы установить U380W10000 в баке и подключить его без конфликта с соседними узлами.

Варианты исполнения: расчёт для этого ТЭН

М22х1.5 задана, остальные параметры нужно увязать

У ТЭН U380W10000 известно конкретное присоединение: штуцер с резьбой М22х1.5. Это позволяет сравнить нагреватель с посадочным местом бака, но не даёт полного описания крепёжного узла: в названии нет сведений о глубине установки и взаимном положении штуцера и U-образной части. Если бак рассчитан именно на М22х1.5, резьбу можно оставить без изменений. При другой посадке потребуется согласовать иной вариант крепления, чтобы нагревательная часть заняла нужное положение внутри ёмкости.

Рабочей средой этой позиции указан 3% водный раствор NaOH. Материал оболочки не назван, поэтому нельзя автоматически считать, что выбран любой из материалов, применяемых для водяных ТЭН. Для водяного исполнения возможны медь, нержавеющие стали AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды в вариантах предусмотрены AISI 316 или титан. Эти сведения описывают возможные исполнения для указанных сред, но не подтверждают совместимость материала с раствором NaOH. Материал для U380W10000 необходимо определить отдельно с учётом фактических условий работы.

В названии также нет отдельных значений мощности и напряжения. Поэтому по нему нельзя оценить удельную нагрузку на поверхность трубки или подтвердить, что тепловой режим соответствует задаче. Для ТЭН на заказ мощность и напряжение задают вместе с геометрией нагревательной части и рабочей средой. Если сохранить размеры U380W10000, но изменить мощность, изменится нагрузка на оболочку; этот параметр нужно пересчитать, а не подбирать независимо от формы и раствора.

Как изменить исполнение U380W10000

Исходные данные этого ТЭН - U-образная форма, резьба М22х1.5 и работа в 3% водном растворе NaOH. При заказе можно сохранить эти особенности или изменить отдельные параметры:

• Резьбовой штуцер U380W10000 обозначен как М22х1.5. Вместо него можно задать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Для бака с фланцевым узлом можно выполнить фланцевое крепление.
• Вариант контактной части в каталожном названии не приведён. Для U-образного ТЭН можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; длину холодной зоны задают по старому нагревателю.
• Для 3% раствора NaOH материал оболочки в названии не определён. По заказу доступны материалы для разных сред: медь, AISI 304 или 12Х18Н10Т для воды, AISI 316 или титан для жёсткой либо солёной воды. Применимость конкретного варианта к NaOH нужно согласовать отдельно, не перенося на него назначение для воды.
• Мощность и напряжение U380W10000 в названии не указаны. Можно заказать исполнение от 100 Вт на 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если при той же геометрии требуется другая мощность, пересчитываем удельную нагрузку оболочки с учётом рабочей среды.
• В каталоге задана U-образная форма. По заказу можно сделать прямой, U-, W-, M- или Г-образный нагреватель, скрепку, кольцо, спираль, оребрённое исполнение либо форму по эскизу. Для U380W10000 изменение геометрии задают через длину, радиус гиба и межосевое расстояние; также можно предусмотреть встроенный термовыключатель или термостат.

Где применяют похожие трубчатые нагреватели

Подобные трубчатые ТЭН используют в моечно-дезинфицирующих машинах для лабораторной посуды и инструмента. Там нагревают воду с моющим раствором для мойки и ополаскивания, затем проводят тепловую дезинфекцию и сушку. Для этапа термической дезинфекции в описании оборудования указана температура 90-95°С. Это характеристика процесса в таких машинах, а не параметр U380W10000: для этого товара заявлена рабочая среда 3% водный раствор NaOH. Ещё одно применение похожего нагревателя - подогрев бака жидкого противогололёдного реагента в поливомоечной машине. Поддержание рабочей температуры солевого раствора нужно для его равномерного распыления на дорожное полотно.

В котлах отопления пассажирских вагонов электрический нагрев работает параллельно с угольной топкой или используется как резерв; среда системы - вода. В моечных машинах деталей трубчатые нагреватели подогревают водно-щелочной раствор для удаления СОЖ, нефтемасляных и механических загрязнений с узлов двигателей и промышленного оборудования. При выборе исполнения U380W10000 для конкретной установки сравнивают его штуцер М22х1.5, U-образную геометрию, размеры и рабочую среду. Сам факт применения похожих нагревателей в перечисленном оборудовании не определяет совместимость этого товара с конкретной машиной или котлом.

Почему для масла выбирают меньшую удельную мощность

U380W10000 указан для 3% водного раствора NaOH, а не для масла. Если требуется отдельный ТЭН для масла, нельзя без пересчёта переносить на него электрические параметры этого товара: для масла и охлаждающих жидкостей в независимом техническом ориентире приведено около 25 Вт/дюйм², для воды - около 100 Вт/дюйм², для химических растворов низкой концентрации - около 35 Вт/дюйм². Эти ориентиры показывают, почему удельная мощность для масла обычно ниже, но не являются расчётными значениями для U380W10000. Для масла превышение такого ориентира может вызвать локальные горячие зоны и перегрев оболочки. Кроме того, активная часть должна быть полностью погружена в вязкую или жирную среду: участок у границы жидкости и воздуха также может перегреться. Поэтому расчёт мощности для масла делают для отдельного исполнения с учётом его геометрии и условий работы, а не используют обозначение U380W10000 как готовую спецификацию.
