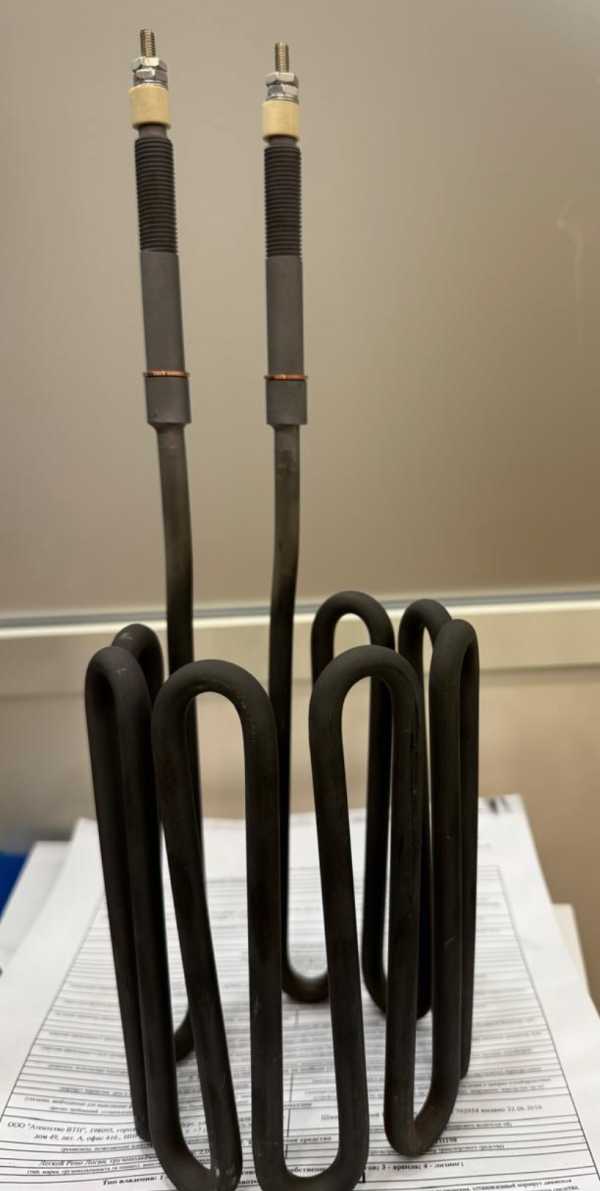

Характеристики
| Среда | масло |
|---|---|
| Назначение | нагрев масла |
| Мощность | 5000 кВт |
Схема подключения зависит от напряжения ТЭНа
Подключение зависит от напряжения ТЭНа и схемы оборудования.
- ТЭНы на 220 В подключают по схеме «звезда»: между любой фазой и нулём будет 220 В.
- ТЭНы на 380 В подключают по схеме «треугольник».
Снимите размеры до демонтажа нагревателя
Для замены запишите развёрнутую длину, диаметр трубки и форму после гибки. Отдельно отметьте активную часть и холодные зоны, а также положение выводов и крепления.
Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого элемента. Форму и размеры берут из задания.
- Укажите длину и конфигурацию после гибки.
- Отметьте крепление: штуцер с резьбой, гайка или фланец, а также межосевое расстояние.
Почему водяной нагреватель перегорает в масле
Водяной ТЭН рассчитан на интенсивный теплообмен с водой. В масле тепло от оболочки отводится медленнее, поверхность локально перегревается, масло у неё горит или коксуется. Нагар ухудшает теплоотвод и может привести к прогару оболочки.
Активная часть нагревателя должна быть полностью погружена в рабочую среду. На границе масла и воздуха оболочка может перегреваться.
- Проверьте, что рабочий уровень масла покрывает активную часть.
- Для подогрева мазута и аналогичных нефтепродуктов при сливе или перекачке температура подогревателя должна быть не менее чем на 20% ниже температуры самовоспламенения продукта.
Для масла нужна меньшая удельная мощность
Масло хуже отводит тепло, чем вода, поэтому водяной ТЭН с высокой удельной мощностью в масляной среде может перегреваться. По сравнению с кодом среды X, для которого указано 9,0 Вт/см², предельная удельная мощность для масла, код среды Z, примерно втрое ниже.
Для масляных ТЭН значение определяют дополнительно с учётом температуры и степени коксования масла. Для агрессивных химических сред материал оболочки, например AISI 316L, выбирают по составу среды.
- Расчёт мощности для масла учитывает теплоотвод и свойства рабочей среды.
- Не переносите параметры водяного нагревателя на масло без проверки.
Что проверить на старом ТЭНе
При проверке используют мультиметр, оценивают сопротивление спирали и состояние изоляции. Результаты сопоставляют с маркировкой старого элемента, если она сохранилась.
Если маркировки нет, передайте размеры, характеристики подключения и сведения об оборудовании. По одному внешнему виду нельзя подтвердить мощность и напряжение.
- Найдите маркировку у вывода или на штуцере.
- Зафиксируйте модель оборудования или сделайте фото старого элемента.
Передайте данные для подбора замены
Чтобы рассчитать и изготовить ТЭН на заказ, сообщите параметры старого элемента и условия работы. Если маркировки нет, подойдут замеры и образец.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, межосевое расстояние, модель оборудования или фото старого ТЭНа.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
Сравните размеры, форму, крепление, мощность и напряжение с параметрами старого элемента и оборудования. Для подбора передайте маркировку, чертёж или фото.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да. Нужны развёрнутая длина или размеры и форма после гибки, диаметр трубки, параметры подключения, крепление и сведения о рабочей среде.
Можно ли поставить этот ТЭН в воду или воздух вместо масла?
Не следует менять рабочую среду без проверки расчёта и параметров нагревателя. Удельная мощность для воды и масла различается.
Как проверить старый ТЭН мультиметром?
При проверке оценивают сопротивление спирали и состояние изоляции. Для сопоставления с параметрами замены используйте маркировку старого элемента, если она есть.
Что прислать для расчёта?
Маркировку, размеры, мощность и напряжение, сведения о среде и креплении. Если есть возможность, приложите фото или укажите модель оборудования.
Почему водяной ТЭН перегорает в масле?
Масло отводит тепло от оболочки медленнее воды. Поверхность перегревается, масло у неё коксуется, а нагар дополнительно ухудшает теплоотвод.
