Характеристики
| Назначение | Для работы в агрессивной среде, ванна оксидного фосфатирования |
|---|---|
| Маркировка | P3016305JF00C1 |
| Обозначение в каталоге | Galmatherm |
| Мощность | 3 кВт |
| Напряжение | 400 В |
Что означают 3 кВт и 400 В для P3016305JF00C1
В названии этого ТЭН указаны маркировка P3016305JF00C1, мощность 3 кВт, напряжение 400 В и назначение для ванны оксидного фосфатирования. Размеры, крепление и материал оболочки в названии не приведены, поэтому их нельзя определить по одной маркировке. Для подбора трубчатого электронагревателя нужно сопоставить параметры питания с геометрией и рабочей средой.
- Мощность 3 кВт задаёт тепловую мощность изделия, но не подтверждает пригодность для любой химической ванны или масла.
- Напряжение 400 В относится к электрическому исполнению P3016305JF00C1. При замене его сверяют с питанием оборудования.
- Для исходного исполнения 3 кВт, 400 В расчётные значения составляют 7,5 А и 53,3 Ом в рабочем режиме.
- Размеры изделия в названии не указаны, поэтому определить по нему удельную нагрузку на оболочку нельзя.
- Обозначение для ванны оксидного фосфатирования не раскрывает химический состав раствора. Материал оболочки подбирают с учётом конкретной среды.
Расчёт по мощности и напряжению
| Расчётный ток | 7,5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 53,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как изменить исполнение P3016305JF00C1 по заказу
Исходные параметры P3016305JF00C1 - 3 кВт и 400 В; по заказу можно согласовать конструктивные и электрические отличия, предусмотренные для этого ТЭН.
- Крепление в названии P3016305JF00C1 не обозначено → для исполнения 3 кВт, 400 В можно выбрать штуцер с гайкой или фланец и согласовать их размер.
- Для ТЭН 3 кВт, 400 В тип выводов в названии не указан → доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции.
- Материал оболочки P3016305JF00C1 не указан → для ванны оксидного фосфатирования по заказу выбирают оболочку из доступных материалов, включая нержавеющую сталь, титан или фторопласт; окончательный выбор зависит от состава раствора.
- Исходные электрические параметры - 3 кВт и 400 В → при заказе другой мощности или напряжения удельную нагрузку на оболочку пересчитывают под рабочую среду.
- Форма и длина P3016305JF00C1 в названии не указаны → можно задать прямое, U-, W-, M-образное исполнение, спираль, кольцо, скрепку или форму по эскизу.
Расчётные варианты мощности и напряжения
Исходный вариант P3016305JF00C1 имеет параметры 3 кВт и 400 В. Для него расчётные значения составляют 7,5 А и 53,3 Ом в рабочем режиме. Они дают точку сравнения при заказе нагревателя с другими электрическими параметрами. Изменение мощности или напряжения требует пересчёта спирали, а не только замены данных на табличке.
Для исполнения 3 кВт на 220 В расчётный ток составит 13,6 А, сопротивление спирали - 16,1 Ом. Геометрические размеры P3016305JF00C1 остаются прежними, а спираль пересчитывается под новое напряжение. Поэтому переход с исходных 400 В на 220 В означает отдельное электрическое исполнение, а не подключение исходной конструкции к другому питанию.
Вариант 4,5 кВт на 400 В рассчитан на ток 11,2 А. При сохранении геометрии P3016305JF00C1 нагрузка на оболочку будет в 1,5 раза выше исходной. Это отличие нужно оценивать применительно к среде: длину проверяют под условия нагрева, а не оставляют без проверки только потому, что напряжение остаётся 400 В.
Для варианта 1,5 кВт на 400 В расчётный ток составит 3,8 А. По сравнению с исходным исполнением 3 кВт нагрузка на оболочку при прежней длине будет в 0,5 раза; длину также проверяют под рабочую среду. Эти расчётные варианты показывают, что мощность P3016305JF00C1 можно изменить, но допустимое исполнение зависит от условий нагрева и выбранной оболочки.
P3016305JF00C1 в химической ванне

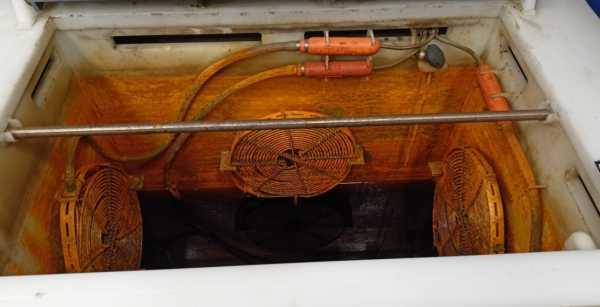

В гальванических ваннах нагреватель располагают непосредственно в растворе, а материал оболочки выбирают по агрессивности среды. Для P3016305JF00C1 известны назначение для ванны оксидного фосфатирования, мощность 3 кВт и напряжение 400 В, но не указаны материал оболочки и конструкция крепления. В качестве примеров оборудования и изделий встречаются GALVANEX (МЗЭ), «ТЭН для гальваники (тефлоновый)», стеклянные ТЭНы ПК Марион и Elecro Flow Line Titan 15 кВт 400В. Эти примеры не подтверждают совместимость P3016305JF00C1 с конкретной моделью. Обычная стальная оболочка в агрессивном растворе может разрушаться; риск отказа также возникает, если погружная часть оказывается выше уровня жидкости из-за испарения или сбоя. При замене нагревателя на 3 кВт, 400 В учитывают его положение в ванне и состав раствора.
Почему водяной ТЭН может перегореть в масле
P3016305JF00C1 обозначен для агрессивной среды, а не для масла. Его параметры 3 кВт и 400 В сами по себе не подтверждают пригодность для масляной ванны. Если нужен тэн для масла, нагрузку на оболочку рассчитывают с учётом температуры и свойств масла.
- У производителей для воды и слабых щелочей или кислот указывается предельная удельная мощность 9,0 Вт/см². Предельная нагрузка для масла примерно в три раза ниже; значение для P3016305JF00C1 по названию определить нельзя.
- Для масляных ТЭН удельную мощность устанавливают с учётом температуры вспышки масла и степени его коксования. Поэтому расчёт мощности для масла нельзя подменить номиналом P3016305JF00C1 без проверки среды.
- При несоответствии нагрузки условиям работы масло может коксоваться, а отложения на поверхности ТЭН ухудшают теплоотдачу. Это учитывают, если рассматривается тэн на заказ с параметрами исходного P3016305JF00C1.
- Материал оболочки P3016305JF00C1 в названии не приведён. Обозначение «для агрессивной среды» не означает стойкость к любой кислоте, хлоридам или маслу: материал выбирают по составу конкретной среды.
Что сверить для замены P3016305JF00C1
Для заказа исполнения с исходными параметрами P3016305JF00C1 - 3 кВт и 400 В - нужно сопоставить с установленным нагревателем его геометрию, крепление и рабочую среду. Если мощность или напряжение должны отличаться, эти требования укажите отдельно для пересчёта.
- Сверьте маркировку P3016305JF00C1 со старым нагревателем, если она сохранилась.
- Для восстановления геометрии этого исполнения укажите развёрнутую длину, форму после гибки и диаметр трубки.
- Подтвердите электрические параметры: 3 кВт и 400 В либо укажите требуемый вариант.
- Опишите среду в ванне и её состав, чтобы выбрать оболочку для конкретных условий.
- Укажите крепление P3016305JF00C1: штуцер с резьбой, гайка или фланец; при наличии сообщите межосевое расстояние.
- Приложите модель оборудования или фото установленного ТЭН, чтобы проверить компоновку замены.
Вопросы
Можно ли сделать P3016305JF00C1 с другой резьбой или креплением?
Да. Для исполнения 3 кВт, 400 В можно заказать штуцер с гайкой или фланец. Размер и тип крепления укажите при заказе.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН 3 кВт, 400 В доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
Можно ли заказать другую мощность или напряжение при тех же размерах?
Да, но потребуется пересчитать спираль и нагрузку на оболочку. Например, вариант 3 кВт на 220 В имеет расчётные ток 13,6 А и сопротивление 16,1 Ом.
Можно ли изготовить такой ТЭН без маркировки старого изделия?
Для замены P3016305JF00C1 с параметрами 3 кВт, 400 В понадобятся данные о длине, форме, диаметре трубки и креплении. Если маркировки нет, приложите фото и укажите модель оборудования.
Подойдёт ли P3016305JF00C1 для другой среды, например для масла?
В названии указаны агрессивная среда и ванна оксидного фосфатирования, а не масло. Даже при мощности 3 кВт и напряжении 400 В применение в масле требует отдельного расчёта нагрузки на оболочку.
Подойдёт ли этот ТЭН к моей гальванической ванне?
Совместимость нельзя подтвердить только по маркировке P3016305JF00C1 и параметрам 3 кВт, 400 В. Такие нагреватели встречаются, например, в оборудовании GALVANEX; для подбора нужны размеры, крепление и маркировка старого изделия.
