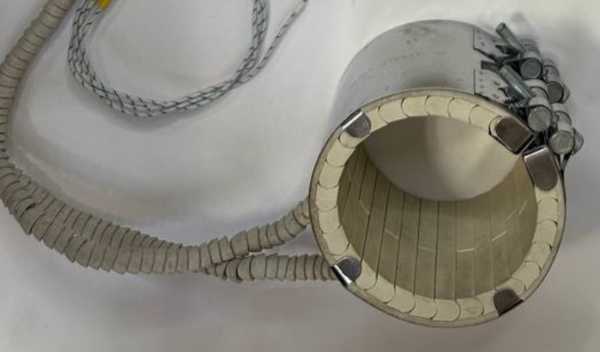

Характеристики
| Тип | Нагреватель |
|---|---|
| Конструкция | Хомутовый |
| Исполнение | Керамический |
| Мощность | 8 кВт |
Где применяется и в каком оборудовании
Керамический хомутовый нагреватель используют на цилиндрических участках, где требуется нагрев сопла, пресс-формы или литейной формы. Среди примеров оборудования: экструдер и термопластавтомат.
Такое исполнение применяют в узлах для переработки высокотемпературных полимеров, в том числе PEEK, PPS и PI. Для сопла и горячего канала используют также обозначение hot runner.
Замена и подбор по образцу
Хомутовый нагреватель подбирают по внутреннему диаметру, ширине, мощности и напряжению. Сверьте также разъёмность, вырезы, отверстия под термопару, тип выводов и длину провода.
По заказу изготавливаем цельное исполнение или два полукольца, предусматриваем вырез или отверстие под термопару и выбираем тип выводов по чертежу, образцу или маркировке. Кольцевой нагреватель и керамический нагреватель в заявке лучше обозначить вместе с фото узла.
- Для изношенного цилиндра укажите состояние посадочной поверхности и возможный неравномерный зазор.
- Если на старом изделии есть маркировка, передайте её без изменений.
Конструкция и передача тепла
В описаниях производителей керамические пластины размещают со спиралью под металлическим кожухом; керамическая изоляция отделяет нагревательную часть и распределяет тепло. Такой способ называют кондуктивно-радиационным нагревом: тепло передаётся контактом и через излучение тепла.
По описаниям производителей, керамическое исполнение менее чувствительно к зазору и износу поверхности, чем миканитовое. Английское обозначение такого типа изделия - ceramic band heater.
Рабочие условия и подбор мощности
При подборе укажите рабочую температуру и режим узла. Для хомутовых конструкций в материалах производителей отмечается зависимость работы от удельной мощности и температуры; поэтому одной ваттной нагрузки недостаточно, чтобы определить замену по названию.
Керамический хомут не следует путать с бытовым керамическим обогревателем: это разные изделия и задачи нагрева.
Что прислать для расчёта
Чтобы подобрать замену, передайте параметры старого нагревателя и оборудования. Если образца нет, приложите чертёж или фотографии с видимой маркировкой.
- Внутренний диаметр и ширину.
- Мощность и напряжение.
- Цельный или разъёмный нагреватель, наличие выреза или отверстия под термопару.
- Тип выводов и длину провода.
- Рабочую температуру.
- Модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли нагреватель к моему оборудованию?
Это можно определить по размерам и исполнению старого нагревателя. Передайте внутренний диаметр, ширину, параметры питания и фото или маркировку.
Как правильно затянуть хомут на цилиндре?
Момент затяжки в карточке не указан. Ориентируйтесь на документацию оборудования и нагревателя, а при расчёте передайте сведения о посадке и состоянии цилиндра.
Можно ли сделать разъёмный нагреватель или отверстие под термопару?
По заказу возможно исполнение из двух полуколец, а также вырез или отверстие под термопару. Укажите это при передаче образца или чертежа.
Как проверить старый ТЭН перед заменой?
Сверьте его маркировку и размеры, зафиксируйте тип выводов и исполнение. Для подбора приложите фото старого нагревателя и оборудования.
Что прислать для расчёта?
Нужны внутренний диаметр, ширина, мощность, напряжение, рабочая температура, исполнение, тип выводов и длина провода. Также подойдут модель оборудования или фото с маркировкой.
Можно ли заказать замену керамического нагревателя по образцу?
Да, образец можно использовать для уточнения размеров и конструкции. Если он недоступен, передайте маркировку, чертёж или фотографии и параметры оборудования.
