Характеристики
| Тип | ЭНКк - керамический хомутовый нагреватель |
|---|---|
| Исполнение | полукольцевой (разъемный из двух половин) |
| Внутренний диаметр | 178 мм |
| Ширина | 58 мм |
| Мощность | 0,75 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Кольцевой нагреватель этого типа используют на цилиндрах экструдеров и термопластавтоматов при переработке высокотемпературных инженерных пластиков (PEEK, PPS, PI). У большинства производителей керамическая изоляция такого типа выдерживает до 600°C, поэтому этот класс нагревателей подходит для участков, где рабочая температура выше предела миканита (350-400°C).
Также керамический хомутовый нагреватель применяют в hot runner (горячеканальных системах) и на соплах ТПА при интенсивных режимах с частыми пусками. Он реже даёт локальный перегрев, особенно на изношенном или неровном цилиндре старого оборудования, где миканит может перегреваться из-за неравномерного зазора.
- Экструдер при переработке PEEK, PPS, PI
- Цилиндры ТПА с рабочей температурой выше 400°C
- Горячеканальные системы (hot runner)
- Оборудование с частыми пусками и остановками
Керамический нагреватель: конструкция и особенности
Керамический хомутовый нагреватель состоит из нихромовой спирали, равномерно распределённой через набор связанных керамических пластин. Керамический пояс укладывают под кожух из нержавейки с зубчатым краем, который стягивает нагреватель на цилиндре.
Внутри четыре слоя: спираль даёт тепло, керамические плитки изолируют и равномерно раздают тепло, термоизоляционный слой (ceramic fiber blanket) заворачивает тепло к цилиндру, а корпус из нержавеющей стали защищает от ударов и коррозии. У производителей разных марок конструкция может отличаться, но принцип остаётся тем же.
Подбор керамического хомутового нагревателя

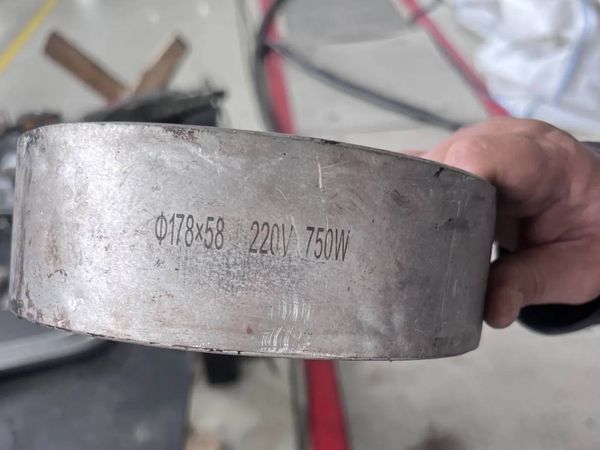

При подборе по образцу важны внутренний диаметр, ширина, мощность и напряжение. В маркировке ЭНКк 178х58;0,75×220;2: 178 мм - внутренний диаметр, 58 мм - ширина, 0,75 кВт - мощность, 220 В - напряжение.
Для разъемного хомутового нагревателя уточняют, есть ли вырез или отверстие под термопару, тип выводов и длину провода. Если старый нагреватель изношен, измеряйте посадочное место с учётом возможного неравномерного зазора: керамика лучше миканита адаптируется к неровностям.
По заказу делаем цельный или разъёмный из двух полуколец, с отверстием под термопару типа K, с нужными выводами. У большинства российских производителей диапазон: внутренний диаметр 20-500 мм, ширина 20-150 мм, мощность 100 Вт - 8 кВт, напряжение 110/220/380 В (также 24 и 400 В). Для данного товара параметры фиксированы: 178х58, 0,75 кВт, 220 В, полукольцо.
Замена по образцу: типичные вопросы
При замене керамического нагревателя главное - снять все размеры и зафиксировать способ крепления. Полукольцевой нагреватель удобен тем, что его можно установить на цилиндр без демонтажа оборудования, просто стянув две половины.
Проверьте старый ТЭН: если повреждена керамическая изоляция или перегорела нихромовая спираль, замените его на новый такой же. Перед монтажом очистите посадочную поверхность цилиндра от нагара и проверьте, нет ли бьющих мест - керамика более терпима к неровностям, чем миканит.
Что прислать для расчёта
Для точного расчёта и изготовления керамического нагревателя по образцу пришлите: внутренний диаметр и ширину, мощность и напряжение, цельный или разъёмный, есть ли вырез или отверстие под термопару, тип выводов и длину провода.
Также укажите рабочую температуру, модель оборудования или фото старого нагревателя с маркировкой. Если есть возможность, приложите чертёж посадочного места. Это позволит сделать хомутовый нагреватель с точным соответствием геометрии вашего цилиндра.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли этот нагреватель к моему оборудованию?
Он подходит, если внутренний диаметр вашего цилиндра 178 мм, ширина 58 мм, мощность 0,75 кВт и напряжение 220 В. Если есть сомнения, пришлите маркировку старого нагревателя и модель оборудования.
Как правильно затянуть хомут на цилиндре?
Стягивайте две половины равномерно, чтобы зубчатый край кожуха плотно прилегал к цилиндру. Не перетягивайте болты - керамика хрупкая, достаточно плотного контакта без зазора.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем цельный или разъёмный из двух полуколец, а также с отверстием под термопару типа K. В данном товаре исполнение уже полукольцевое, но отверстие под термопару можно добавить при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление спирали мультиметром, проверьте целостность керамических пластин и отсутствие трещин. Также запишите маркировку на кожухе - там указаны диаметр, ширина, мощность и напряжение.
Что прислать для расчёта?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип выводов, длину провода, рабочую температуру, фото старого нагревателя с маркировкой и модель оборудования.
Чем керамический нагреватель лучше миканитового при замене?
У большинства производителей керамика выдерживает до 600°C (миканит до 350-400°C), лучше работает на изношенных цилиндрах и в интенсивных режимах с частыми пусками. Она реже даёт локальный перегрев и более устойчива к неравномерному зазору.
