Характеристики
| Тип | ТЭН хомутовый керамический |
|---|---|
| Внутренний диаметр | 140 мм |
| Ширина | 120 мм |
| Мощность | 2.1-2.5 кВт |
Где применяется и в каком оборудовании
Керамический хомутовый нагреватель (он же кольцевой нагреватель) используют в горячеканальных литьевых системах (hot runner), прессформах и литейных формах, где требуется температура выше предела миканита. Также подходит для трубопроводов и фланцев с высокотемпературной средой.
На экструдерах с изношенным или неровным цилиндром керамический нагреватель даёт равномерную тепловую зону за счёт кондуктивно-радиационного нагрева, в отличие от миканитового, который требует точного прилегания.
- Горячий канал (горячеканальная литьевая система)
- Прессформы и литейные формы для высокотемпературных полимеров (PEEK, PPS, PI)
- Трубопроводы и фланцы с высокотемпературной средой
- Экструдер с изношенным цилиндром старого оборудования
Подбор и заказ
Для подбора керамического хомутового нагревателя укажите внутренний диаметр, ширину, мощность и напряжение. Сообщите, нужен ли цельный или разъёмный из двух полуколец, требуется ли вырез или отверстие (карман под термопару).
По заказу делаем исполнение с нужным типом выводов и длиной провода, а также с зубчатым краем кожуха для фиксации. Рабочую температуру и модель оборудования уточняйте при заказе.
Отличия керамического хомута от миканитового
Главное отличие - способ передачи тепла. Керамический хомутовый нагреватель отдаёт тепло контактом и излучением от раскалённых керамических пластин (кондуктивно-радиационный нагрев). Поэтому точное прилегание менее критично: даже при зазоре, износе или неровности цилиндра тепловая зона остаётся равномерной.
У производителей керамических хомутовых нагревателей рабочая температура достигает 600-700°C (по данным Tempco - 760°C), тогда как миканитовые ограничены 350-482°C. Удельная мощность керамики - до 8 Вт/см², у миканита - 3-7 Вт/см². В паспортах производителей указывается, что керамика применяется на высокотемпературных участках: сопло, горячий канал, нагрев вязких высокотемпературных полимеров.
Температура и удельная мощность
У большинства производителей керамический хомутовый нагреватель (ceramic band heater) выдерживает до 700°C при удельной мощности до 8 Вт/см². Международный аналог Tempco Type R - до 760°C и 7 Вт/см² для стандартного исполнения, до 8 Вт/см² для неизолированного. Минерально-изолированный нагреватель Mi-Plus того же производителя достигает 760°C с удельной мощностью до 23 Вт/см², но это нишевый сегмент.
Для сравнения: миканитовый ленточный нагреватель (band heater) держит максимум 482°C при номинальной удельной мощности 20-45 Вт/дюйм² (3-7 Вт/см²). Выбор между керамикой и миканитом определяется требуемой температурой и условиями теплоизоляции.
Конструктивные особенности

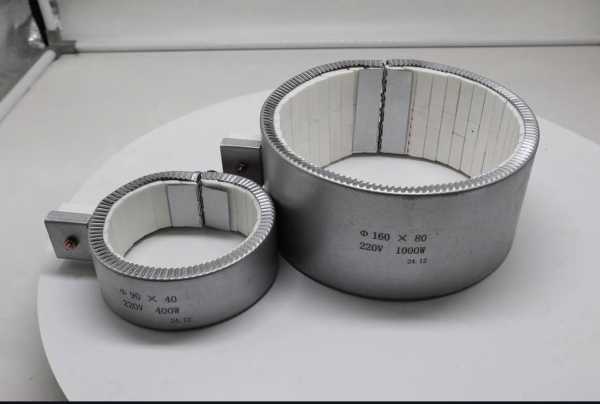

Внутри керамического хомутового нагревателя нихромовая спираль уложена в канавках керамических пластин. Снаружи - металлический кожух, часто с зубчатым краем для крепления. Возможно исполнение с керамическим кольцом и встроенной термопарой. Для дополнительной теплоизоляции применяется ceramic fiber blanket.
По заказу делаем разъёмный вариант из двух полуколец, с вырезом под термопару (карман под термопару) и дополнительными отверстиями. Тип выводов и длина провода - по спецификации заказчика. Кольцевой нагреватель может быть установлен на термопластавтомат.
Что прислать для расчёта
Для точного расчёта керамического хомутового нагревателя предоставьте следующие данные:
Внутренний диаметр и ширина; мощность и напряжение; цельный или разъёмный, есть ли вырез или отверстие под термопару; тип выводов и длина провода; рабочая температура; модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Уточните внутренний диаметр, ширину, мощность, напряжение, рабочую температуру и модель оборудования. Керамический хомутовый нагреватель подходит для горячеканальных систем, экструдеров и прессформ с более высокими требованиями к температуре, чем выдерживает миканит.
Как правильно затянуть хомут на цилиндре?
Затягивайте равномерно, избегая перекоса. Для керамического хомутового нагревателя точное прилегание менее критично, используйте зубчатый край кожуха для равномерной фиксации.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец и с отверстием (карманом под термопару). Также возможен вырез под датчик или дополнительное отверстие в керамическом кольце.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром, проверьте изоляцию мегомметром (сопротивление не менее 1 МОм). Осмотрите керамические пластины на трещины и сколы. Сравните маркировку с требуемыми параметрами.
Что прислать для расчёта?
Внутренний диаметр, ширину, мощность, напряжение, тип выводов, длину провода, фото старого нагревателя с маркировкой. Укажите, цельный или разъёмный, нужен ли вырез под термопару.
Керамический хомут против миканитового: температура и теплоизоляция?
Керамический хомутовый нагреватель у большинства производителей выдерживает до 700°C, миканитовый - до 400-482°C. Керамика передаёт тепло контактом и излучением, поэтому менее чувствительна к зазору и износу цилиндра. Теплоизоляция керамики выше за счёт керамических пластин и воздушного зазора.
