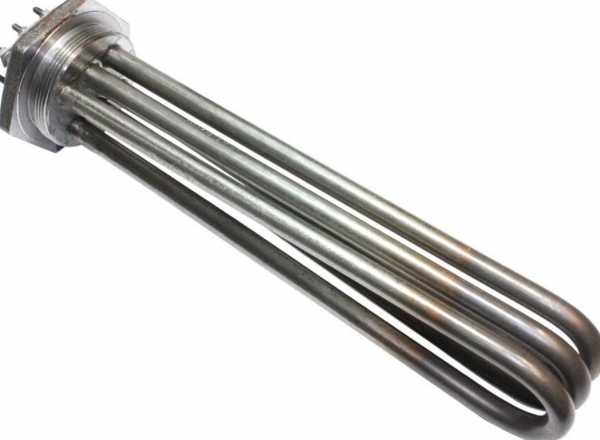

Характеристики
| Тип | Блок ТЭН |
|---|---|
| Среда нагрева | Масло |
| Напряжение | По заказу |
| Мощность | По заказу |
| Количество элементов | По заказу |
| Присоединение | Резьба или фланец (по заказу) |
Где применяется и в каком оборудовании
Блок ТЭН для масла используют в гидробаках гидростанций, масляных ваннах закалки стали, расходных баках битумных установок (битум БНД 40/60), а также для подогрева мазута в трубопроводах и ёмкостях. В термомасляных котлах и системах с медленной циркуляцией масла тоже ставят такие блоки.
В оборудовании с взрывонепроницаемой оболочкой (ГОСТ IEC 60079) применяют блоки во взрывозащищённом исполнении. Для асфальтобетонных смесей и закалочных сред важна точная температура нагрева.
Подбор блока ТЭН для масла
Основной параметр - удельная мощность на см² поверхности ТЭН. Для маловязкого движущегося масла безопасно 0,6-1,2 Вт/см², для вязкого или медленно текущего - 0,2-0,6 Вт/см². Превышение ведёт к коксованию масла на оболочке.
Учитывайте, что слой отложений толщиной 0,1 мм требует снижения допустимой нагрузки. Для гидравлического масла в гидростанциях типична схема блока на фланце с резьбой 1 1/2-2 дюйма. Напряжение и число элементов подбираются под сеть: для 220 В - схема «звезда», для 380 В - «треугольник».
Из нашей практики
Химическое предприятие заказало 296 ТЭН, среди которых был нержавеющий блок ТЭНБ-6 для масла.
Завод с масляной ванной заменил 4 блока ТЭНБ-15 для масла по клейму на старом блоке.
Коксование масла на ТЭН: причины и расчёт нагрузки
Коксование - отложение нагара на оболочке ТЭН из-за перегрева масла. Причина - превышение допустимой удельной мощности. Для масла теплопроводность и конвекция хуже, чем у воды, поэтому нагрузку снижают.
Расчёт ведут по безопасной удельной мощности с учётом вязкости, скорости циркуляции и температуры. Для стоячего масла нагрузка не более 0,4 Вт/см², для движущегося - до 1,2 Вт/см². Слой нагара 0,1 мм требует дальнейшего снижения.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача заказчика.
В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Монтаж и обслуживание под напряжением допускаются только лицам с группой по электробезопасности не ниже третьей (до 1000 В).
Что прислать для расчёта
Для расчёта блока ТЭН для масла нужны следующие данные:
- Что нагреваем и до какой температуры.
- Присоединение: резьба или фланец, размер.
- Мощность, напряжение, число элементов.
- Погружная длина и место установки.
- Модель оборудования или фото старого блока с биркой.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Для подбора нужно знать параметры вашего оборудования: мощность, напряжение, присоединение. Пришлите данные, мы подберём блок.
Из какой стали делают блоки ТЭН для масла?
Материал оболочки зависит от среды и комплектации: возможна углеродистая или нержавеющая сталь, уточняем при расчёте.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартные блоки с запрессованными ТЭН. По заказу делаем съёмные ТЭН для замены.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции и целостность цепи. Сравните с паспортными данными.
Что прислать для расчёта блока?
Пришлите: что греете и до какой температуры, присоединение, мощность, напряжение, число элементов, погружную длину, фото старого блока.
Почему возникает коксование масла на ТЭН и как его избежать?
Коксование возникает при превышении допустимой удельной мощности. Для масла безопасная нагрузка 0.2-1.2 Вт/см² в зависимости от вязкости и циркуляции.
