Характеристики
| Тип | Блок ТЭН для масла |
|---|---|
| Модель | ТЭНБ 6,0 |
| Назначение | Нагрев масла в конусной дробилке GP 55 |
| Мощность | 6,0 кВт |
| Среда | Масло |
Где применяется и в каком оборудовании

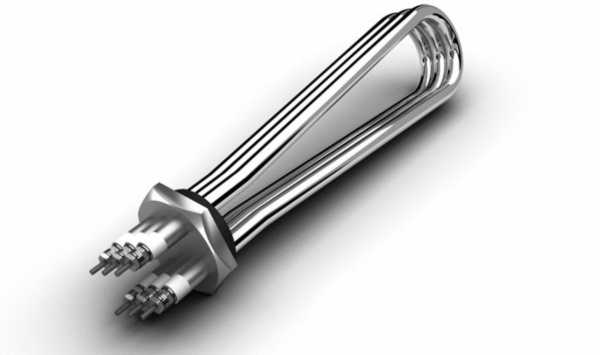

Блок ТЭН для масла ТЭНБ 6,0 устанавливается в конусную дробилку GP 55 для подогрева гидравлического масла. Также применяется в масляных ваннах закалки, гидростанциях и гидробаках пресс-оборудования. В таких системах масло служит теплоносителем или закалочной средой. Для взрывоопасных зон класса 1 и 2 используют взрывозащищённые блоки БЭВ во взрывонепроницаемой оболочке. Это тэн для гидравлического масла, работающий в условиях высоких нагрузок.
Подбор блока ТЭН для масла
При подборе тэн для масла основной параметр - удельная поверхностная мощность. Для маловязкого движущегося масла безопасный диапазон 0,6-1,2 Вт/см², для вязкого или медленно текущего - 0,2-0,6 Вт/см². Превышение ведёт к коксованию масла - термическому разложению на поверхности нагревателя. Слой нагара толщиной 0,1 мм требует снижения допустимой удельной нагрузки. Для воды эти значения выше: 1,0-2,0 Вт/см² для турбулентного потока. Поэтому тэн для нагрева масла всегда греется сильнее при той же мощности. Учтите также тип присоединения: резьба 1 1/2-2 дюйма или фланец. Напряжение и схему подключения (звезда или треугольник) уточняем при расчёте, в названии модели они не указаны.
Из нашей практики
Химическое предприятие заказало 296 ТЭН, в составе был нержавеющий блок ТЭНБ-6 для масла. Из нашей практики: заводу с масляной ванной заменили 4 блока ТЭНБ-15 для масла по клейму на старом блоке. В обоих случаях требовался точный расчёт удельной поверхностной мощности, чтобы избежать коксования масла.
Особенности эксплуатации
Перед включением уровень масла должен быть выше 30 мм над поверхностью блока. Блок обязательно комплектуется датчиком температуры и датчиком уровня жидкости. Система управления должна отключать блок при падении уровня ниже 30 мм или превышении температуры среды 135°C. Включение без погружения не допускается. Допустимая температура окружающей среды от -20°C до +40°C. Сопротивление изоляции в холодном состоянии не менее 2 МОм, в рабочем - не менее 0,5 МОм.
Материалы и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. В названии модели материал оболочки не указан: материал подбираем под масло и температуру среды, обычно это нержавеющая или углеродистая сталь. Конец контактного стержня изогнутого ТЭН должен находиться на прямом участке, не менее 20 мм от начала изгиба для диаметров 10,0/13,0/16,0 мм.
Что прислать для расчёта
Для расчёта блока ТЭН для масла пришлите: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой. Если блок устанавливается в масляную ванну закалки, укажите температуру нагрева - для доэвтектоидной стали это на 30-50°C выше критической точки A3, для заэвтектоидной - на 30-50°C выше точки A1.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ 6,0 к моему оборудованию?
Блок ТЭН для масла ТЭНБ 6,0 предназначен для конусной дробилки GP 55. Для другого оборудования требуется проверка по присоединению, мощности и погружной длине. Пришлите модель оборудования или фото старого блока с биркой.
Из какой стали изготовлен блок ТЭН для масла?
В названии модели материал не указан. Для масла обычно применяют нержавеющую или углеродистую сталь, точный материал подбираем под среду и температуру при расчёте.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Возможность ремонта зависит от конструкции - уточните при заказе.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление изоляции: в холодном состоянии не менее 2 МОм. Проверьте целостность оболочки и отсутствие нагара. Слой отложений толщиной 0,1 мм требует снижения удельной нагрузки.
Что прислать для расчёта блока ТЭН для масла?
Пришлите: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой.
Почему важно не превышать удельную поверхностную мощность для масла?
При избыточной удельной мощности начинается коксование масла - термическое разложение на поверхности ТЭН. Это приводит к выходу нагревателя из строя в течение месяца. Для масла безопасные значения ниже, чем для воды.
