Характеристики
| Мощность | 3,75 кВт |
|---|---|
| Напряжение | 220/380 В |
| Среда нагрева | масло |
| Длина активной части (L) | 58 см |
| Тип контакта | шпилька |
| Фланец | D75 мм |
| Установочный габарит | 580 мм |
| Тип нагревателя | ТЭНБ |
Где применяется и в каком оборудовании
Блок ТЭН для масла устанавливают в расходные баки битумных установок, мазутные ёмкости, гидробаки, гидростанции, а также в ванны для закалочных сред и нормализации стали.
Для битума марок БНД 40/60 и БНД 60/90 рабочая температура в баках 140–160°C, при использовании ПАВ 120–130°C, для литых асфальтобетонных смесей 170–190°C. Учитывайте вязкость мазута: для М100 требуется предварительный разогрев.
Угол «Битум и мазут: длинные блоки и несколько узлов» определяет конструкцию: глубина ванн часто значительна, поэтому установочный габарит 580 мм обеспечивает равномерный нагрев. Парафинонагреватели для воска и парафина используют плоские миканитовые нагреватели, для озокерита и нефтепродуктов более подходит блочный ТЭН.
Конструкция блока ТЭНБ и присоединение
ТЭНБ состоит из фланца D75 мм с трубной резьбой по ГОСТ 6357-81, в котором герметично запрессованы ТЭН диаметром 10 мм.

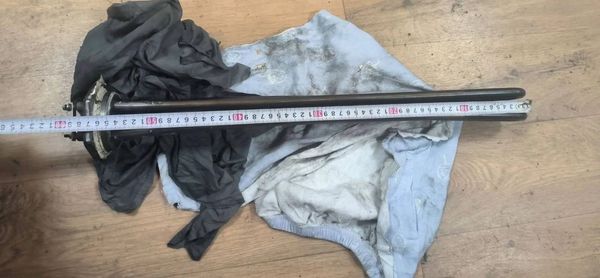

Тип контакта - шпилька, выводы закрываются пластиковым колпаком. Длина активной части 58 см, установочный габарит 580 мм.
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. Фланцевый нагреватель монтируется на бак через ответный фланец.
Подбор по удельной нагрузке и среде
Удельная нагрузка Вт/см² - критический параметр. Для маловязкого движущегося масла допустимо 0,6–1,2 Вт/см², для вязкого или медленно текущего 0,2–0,6 Вт/см².
По ГОСТ 13268-88 для воды и слабых растворов допустимо 15 Вт/см² для нержавеющей стали, но для масел стандарт отсылает к паспорту конкретного изделия. Практика показывает: слой отложений 0,1 мм требует снижения допустимой нагрузки.
Для битума и мазута применяют несколько узлов: датчик уровня, термостат, защиту от сухого хода. Для крупных баков применяют блоки большей мощности, для компактных ванн достаточно данного блока 3,75 кВт.
Безопасность и взрывозащита
Этот блок ТЭНБ - не взрывозащищённого исполнения. Для взрывоопасной зоны класса 1 или 2 по ГОСТ IEC 60079-10-1 нужен отдельный блок БЭВ с маркировкой 1Ex d IIB T4 X; у БЭВ по паспорту обязательны датчик температуры и датчик уровня жидкости.
Для любого блока ТЭН правило общее: включение без погружения в масло не допускается. У БЭВ уровень масла должен быть выше 30 мм над поверхностью, при падении уровня автоматика отключает нагрев.
Термостат с капиллярной трубкой поддерживает заданную температуру и аварийно отключает при превышении - для этого блока его можно заказать отдельно вместе с реле уровня.
Из нашей практики
Завод с масляной ванной: замена 4 блоков ТЭНБ-15 для масла по клейму на старом блоке. Подобрали новые блоки по установочному габариту и присоединению.
Нефтехимическое предприятие: 48 блоков ТЭНБ по 10 кВт, 220 В, фланец Ø245 мм, длина 640 мм, масло ТП-22, IP54, взрывозащищённое исполнение.
Что прислать для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Если ваше оборудование использует фланец D75 мм и требует установочный габарит 580 мм, блок подойдёт. Проверьте мощность и напряжение: 3,75 кВт, 220/380 В. Для других параметров подберём другой ТЭНБ.
Из какой стали оболочка ТЭН?
Материал оболочки указывается в паспорте изделия. Для масла часто применяют нержавеющую сталь, но точные данные - в документации на конкретный ТЭНБ. По ГОСТ 13268-88 для воды допустима нержавеющая сталь, для масел ориентируйтесь на паспорт.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартный блок имеет запрессованные ТЭН, ремонт обычно не проводят. По заказу делаем съёмные ТЭН с изоляцией или покрытием - возможность и условия согласуются.
Как проверить старый блок?
Проверьте сопротивление изоляции мегаомметром и целостность оболочки, измерьте омическое сопротивление каждого ТЭН. Пришлите фото бирки с параметрами - это ускорит подбор нового.
Что прислать для расчёта?
Пришлите среду, температуру, присоединение, мощность, напряжение, погружную длину. Если есть фото старого блока с биркой - тоже пригодится.
Почему для битума и мазута нужны длинные блоки и несколько узлов?
Глубина ванн для битума часто значительна, поэтому установочный габарит 580 мм обеспечивает равномерный нагрев по всей высоте. Несколько узлов (датчик уровня, термостат, защита от сухого хода) необходимы для контроля температуры и предотвращения перегрева.
