Характеристики
| Тип | Блок ТЭН |
|---|---|
| Назначение | Для масляной ванны |
| Удельная нагрузка | Низкая |
| Исполнение | Запрессованные ТЭН (стандарт) / съёмные (по заказу) |
| Присоединение | Резьба или фланец (по заказу) |
| Комплектация | Гильза под датчик, клеммная коробка, термостат (по согласованию) |
Где применяется и в каком оборудовании
Блоки ТЭН для масла используются в масляных ваннах для закалки, отпуска и нормализации стали. Температура масла в ванне достигает 250°C.
Применяются для подогрева мазута М100 перед насосами (до 60-70°C) и в приёмных ёмкостях хранения (не выше 90°C), а также в битумных установках при 140-190°C.
В парафинонагревателях (например, «Каскад-40») и фритюрницах (Hurakan HKN-FT6N, Абат ЭФК-90/2П) для нагрева масла до 120-190°C.
Также используются в оборудовании для асфальтобетонных смесей и гидравлических системах.
Особенности нагрева вязких сред: низкая удельная нагрузка
В масляных ваннах и при нагреве термомасла требуется низкая удельная нагрузка на ТЭН, чтобы избежать коксования и полимеризации масла на оболочке.
Слой отложений толщиной 0,1 мм уже требует снижения допустимой мощности. Низкая нагрузка обеспечивает естественную конвекцию в вязкой среде и стабильный теплообмен.
Для закалки стали учитывают критические точки A1 и A3: доэвтектоидную сталь греют на 30-50°C выше A3, заэвтектоидную – выше A1.
Подбор блока ТЭН для масла
Подбор ведут по таблице 4 ГОСТ 13268-88, где указана предельная удельная поверхностная мощность для различных сред.
Обязательно учитывают температуру среды, вязкость и необходимость взрывозащиты для конкретной зоны. Для сравнения: у блоков БЭВ производства завода «Термал» заявлена маркировка 1Ex d IIB T4 X для зон класса 1 и 2.
У блоков БЭВ (Термал) обязательны датчик уровня и датчик температуры: уровень масла должен быть не менее 30 мм над поверхностью, а температура не выше 135°C; включение без погружения в среду не допускается.
Материал оболочки – сталь 10 или нержавеющая сталь AISI 304 в зависимости от агрессивности среды.
Из нашей практики
Замена четырёх блоков ТЭНБ-15 для масла по клейму на старом блоке на заводе с масляной ванной.
Для асфальтобетонного завода с ёмкостью битума 50 м³ изготовили 14 блоков по 6,0 кВт, каждый с тремя U-образными элементами по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм.
Конструктивные возможности и комплектация

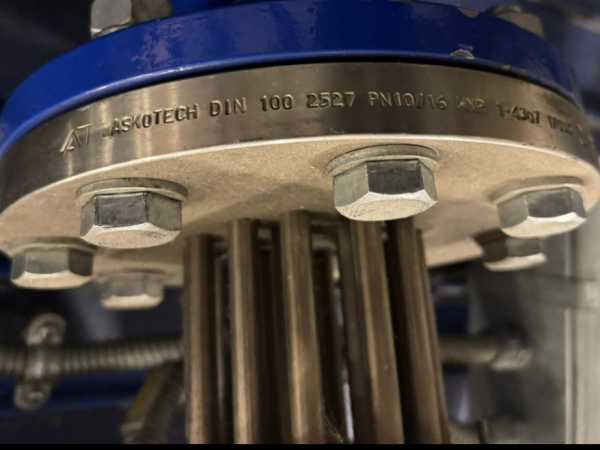

Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием – исполнение определяет задача.
В комплект поставки входят фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат – по согласованию с заказчиком.
Присоединение и посадочные размеры подбирают под конкретное место установки у заказчика.
Что прислать для расчёта
Для расчёта блока ТЭН для масла укажите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки.
Желательно предоставить модель оборудования или фото старого блока с биркой.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для подбора необходимо знать среду, температуру, присоединение и мощность. Пришлите параметры из раздела 'Что прислать для расчёта'.
Из какой стали изготовлены ТЭН?
Стандартно для масла применяется сталь 10 или нержавеющая сталь AISI 304. Выбор зависит от агрессивности среды и температуры.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
По заказу делаем блоки со съёмными ТЭН. Ремонт возможен при замене отдельных элементов, если конструкция это предусматривает.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции (не менее 0,5 МОм в рабочем состоянии) и проверьте маркировку на бирке. Пришлите фото бирки и параметры.
Что прислать для расчёта?
Укажите среду, температуру, присоединение (резьба или фланец), мощность, напряжение, погружную длину и место установки. Желательно фото старого блока с биркой.
Почему для масляной ванны важна низкая удельная нагрузка?
Высокая нагрузка вызывает коксование и полимеризацию масла на оболочке, что снижает теплопередачу и может привести к перегреву. Низкая нагрузка обеспечивает стабильную работу.
