Характеристики
| Тип | Блок ТЭН |
|---|---|

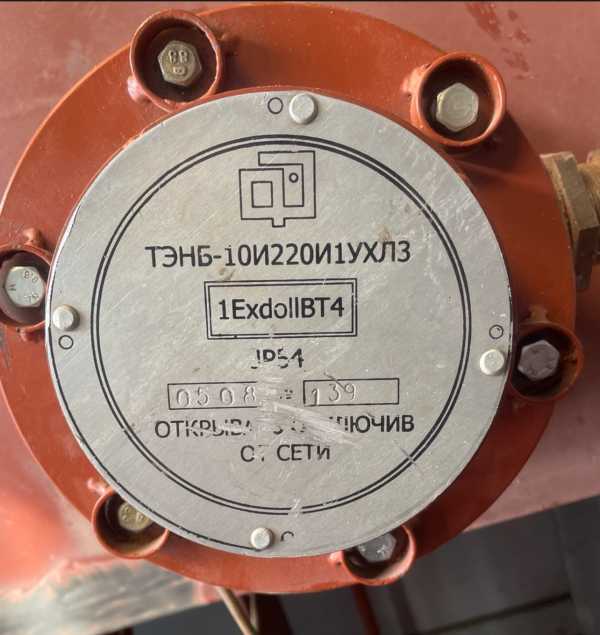

| Марка | ТЭНБ-10И-220-И1 |
| Напряжение в маркировке | 220 |
| Индекс исполнения | И1 |
Где применяется и в каком оборудовании
Блок ТЭН для масла в виде фланцевого нагревателя применяют в гидростанциях, гидробаках пресс-оборудования, ёмкостях с битумом, мазутом и парафином. Взрывозащищённый ТЭН для масла серии БЭВ рассчитан на зоны класса 1 и 2.
- гидростанции и гидробаки: блок на фланце, резьба 1 1/2-2 дюйма, мощность от 1,5 до 10 кВт на блок
- фритюрницы: Hurakan HKN-FT6N (6 л, ТЭН 2,5 кВт), Абат ЭФК-90/2П (2х18 л, около 10 кВт)
- парафинонагреватель «Каскад-40» (40 л, 40-120°C) с плоскими миканитовыми нагревателями: функциональный аналог для воска и парафина
Коксование масла на ТЭН: причины и расчёт нагрузки
Масло имеет худшую теплопроводность и конвекцию, чем вода. При той же мощности ТЭН для нагрева масла греется сильнее, поэтому допустимая удельная нагрузка на см² оболочки ниже.
Безопасные значения для минерального масла: маловязкое движущееся масло: 0,6-1,2 Вт/см²; вязкое или медленно текущее масло: 0,2-0,6 Вт/см². Слой отложений 0,1 мм на оболочке требует снижения допустимой удельной мощности.
Коксование ускоряется при локальном перегреве у поверхности. Расчёт ведём по фактической площади активной части ТЭН, а не по мощности блока.
Подбор блока ТЭН для масла
Для подбора нужны среда и температура нагрева, присоединение (резьба или фланец), мощность и напряжение, погружная длина и место установки. Вязкость мазута и марка битума влияют на допустимую Вт/см².
Блок тэн для масла должен комплектоваться защитой по уровню жидкости. Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием.
- для гидробака: фланцевый нагреватель, резьба 1 1/2-2 дюйма
- для битума БНД 40/60: нагреватель битума погружной с низкой удельной нагрузкой
- для озокерита и парафина: ТЭНБ масла с ограничением температуры поверхности
Конструкция и особенности эксплуатации
ТЭНБ - это фланец или резьбовая пробка с трубной резьбой по ГОСТ 6357-81, в котором герметично запрессованы одиночные ТЭН диаметром 10 мм. Резьбовые выводы М4 закрываются пластиковым колпаком.
Для работы в масле обязателен контроль уровня: среда должна покрывать блок, нужен датчик уровня жидкости и датчик температуры; при падении уровня или превышении температуры среды управление отключает блок. У взрывозащищённых блоков БЭВ эти пороги заданы в паспорте: уровень выше 30 мм над блоком, отключение при температуре среды свыше 135°C.
У взрывозащищённого ТЭН для масла серии БЭВ маркировка взрывозащиты 1Ex d IIB T4 X, рабочая среда - масло и нефтепродукты, температура среды поддерживается 135±5°C, максимальная температура активной части ТЭН: 180°C.
Из нашей практики
Проекты с блоками ТЭНБ из нашей практики.
- Из нашей практики: нефтехимическое производство, 48 блоков ТЭНБ по 10 кВт, 220 В, фланец диаметром 245 мм, длина 640 мм, масло ТП-22, IP54, взрывозащищённое исполнение.
- Из нашей практики: асфальтобетонный завод, ёмкость битума 50 м³, 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½″ (Ду65), трубка диаметром 13 мм AISI 304, плечо 1000 мм.
Что прислать для расчёта
По этим данным рассчитаем удельную нагрузку в Вт/см² и предложим исполнение: запрессованные или съёмные ТЭН, материал оболочки, наличие гильзы под датчик.
- что нагреваем и до какой температуры
- присоединение: резьба или фланец, размер
- мощность, напряжение, число элементов
- погружная длина и место установки
- модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли блок ТЭН к моему оборудованию?
Нужно сверить присоединение (резьба или фланец), мощность, напряжение и погружную длину с вашим оборудованием. Для точного ответа пришлите модель оборудования или фото старого блока с биркой.
Из какой стали изготовлены ТЭН?
Марка стали не указана в обозначении ТЭНБ-10И-220-И1. Материал оболочки согласовывается при заказе в зависимости от среды и температуры. В практике для битума применялась трубка AISI 304.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Съёмный вариант удобнее чистить от нагара и заменять отдельные элементы.
Как проверить старый блок ТЭН?
Проверяют сопротивление изоляции: в холодном состоянии не менее 2 МОм, в рабочем не менее 0,5 МОм. Оценивают слой отложений на оболочке и уровень масла над блоком: он должен быть не менее 30 мм.
Что прислать для расчёта?
Пришлите среду и температуру нагрева, тип присоединения и его размер, мощность, напряжение, число элементов, погружную длину и место установки. Можно добавить фото бирки старого блока или модель оборудования.
Как избежать коксования масла на ТЭН?
Коксование вызывается локальным перегревом масла у оболочки. Чтобы его исключить, считают удельную нагрузку: для маловязкого масла 0,6-1,2 Вт/см², для вязкого 0,2-0,6 Вт/см². Слой отложений более 0,1 мм требует снижения нагрузки.
