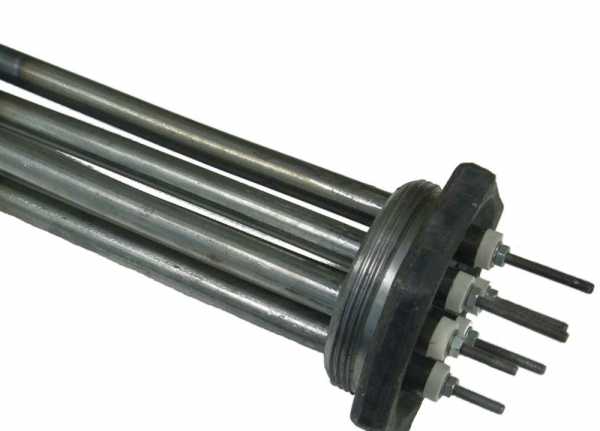

Характеристики
| Тип | Тэн на фланце |
|---|---|
| Среда нагрева | Отработанное масло |
| Присоединение | Фланец |
| Назначение | Нагрев отработанного масла в оборудовании |
Где применяется и в каком оборудовании
ТЭН на фланце для масла используется в оборудовании, где требуется нагрев масла или нефтепродуктов: фритюрницы, гидростанции, масляные ванны для термообработки (закалочная среда), подогрев мазута перед насосами, битума (например, битум БНД 40/60) и парафина. В гидростанциях и гидробаках пресс-оборудования типична схема «блок ТЭН на фланце».
В зависимости от условий эксплуатации, например, взрывоопасная зона класса 1 или 2, применяется взрывозащищённый блок ТЭН (аналог серии БЭВ).
Коксование масла: причины и расчёт нагрузки
Коксование масла на поверхности ТЭН происходит при превышении допустимой удельной мощности. Масло имеет худшую теплопроводность и конвекцию, чем вода, поэтому ТЭН греется сильнее. Слой нагара толщиной всего 0,1 мм на оболочке требует снижения допустимой удельной нагрузки.
Для ориентира: по ГОСТ 13268-88 для воды допустимая удельная мощность: 15,0 Вт/см² (нержавейка), для масла она значительно ниже и определяется паспортом изделия. Расчёт ведётся с учётом медленной циркуляции масла и температуры нагрева до 135±5°C (по аналогии с БЭВ).
Как подобрать ТЭН для масла
Для подбора ТЭН на фланце для отработанного масла необходимо знать: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность и напряжение, погружную длину и место установки. Отдельного норматива удельной поверхностной мощности для масла в ГОСТ 13268-88 нет; для воды он задан (до 15,0 Вт/см² для нержавеющей стали), а для масла значение определяется паспортом конкретного изделия и зависит от вязкости и циркуляции.
Точное значение согласовывается с производителем. Например, в паспортах взрывозащищённых блоков БЭВ для масла и нефтепродуктов максимальная температура поверхности активной части указана не более 180°C.
- Среда нагрева и конечная температура
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Конструкция и варианты исполнения
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат с капиллярной трубкой.
Конструктивные требования: контактный стержень изогнутого ТЭН должен находиться на прямом участке на расстоянии не менее 20 мм от изгиба.
Из нашей практики
Для химического предприятия изготовлен нержавеющий блок ТЭНБ-6 для масла в составе заказа на 296 ТЭН.
Для нефтехимического предприятия поставили 48 блоков ТЭНБ по 10 кВт, 220 В, с фланцем Ø245 мм, длиной 640 мм, для масла ТП-22, во взрывозащищённом исполнении IP54.
Что прислать для расчёта
Для расчёта и изготовления ТЭН на фланце для отработанного масла необходимо предоставить следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Для определения совместимости нужны параметры вашего оборудования: присоединительный размер фланца, мощность, напряжение, погружная длина. Если возможно, пришлите фото или чертёж старого блока с биркой.
Из какой стали изготавливается?
По умолчанию ТЭН для масла изготавливается из нержавеющей жаропрочной стали. Возможно исполнение из углеродистой стали или с покрытием, зависит от среды и температуры.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы в блоке. По заказу делаем съёмные ТЭН, что облегчает обслуживание. Также возможно нанесение изоляции или покрытия.
Как проверить старый блок?
Проверьте сопротивление изоляции в холодном состоянии, оно должно быть не менее 0,5 МОм, при приёмо-сдаточных на заводе, не менее 50 МОм. Ток утечки, не более 0,75 мА/кВт. Также осмотрите поверхность на наличие нагара и деформаций.
Что прислать для расчёта?
Укажите среду нагрева и конечную температуру, тип присоединения (резьба или фланец с размером), необходимую мощность и напряжение, погружную длину и место установки. Желательно фото или эскиз старого ТЭН.
Как рассчитать нагрузку, чтобы избежать коксования масла на ТЭН?
Коксование возникает при превышении удельной поверхностной мощности. Для масла она ниже, чем для воды. Расчёт ведётся по площади активной части. Для ориентира: для стоячей воды 0,4–1,0 Вт/см², для масла, ещё меньше. Точное значение определяется паспортом на изделие.
