Характеристики
| Мощность | 24 кВт |
|---|---|
| Напряжение | 380 В |
| Присоединение | G2 1/2" |
| Погружная длина | 400 мм |
| Среда | раствор этиленгликоля |
| Тип | ТЭНБ (блок) |
Где применяется и в каком оборудовании
Блок ТЭНБ 24 кВт 380В G2 1/2" используется для нагрева раствора этиленгликоля в системах отопления, теплообменниках, технологических ёмкостях. Этиленгликоль применяется как антифриз, поэтому блоки востребованы в климатическом оборудовании и промышленных контурах. Аналогичные блоки тэнов g2 применяются для нагрева масел, в том числе гидравлического и трансформаторного масла, а также в фритюрницах для пищевых масел. Для взрывоопасных зон требуется специальное исполнение.
Подбор блока ТЭН для конкретной среды
При подборе тэн для нагрева масла или этиленгликоля учитывают удельную мощность на поверхности оболочки. По ГОСТ 13268-88 для воды допустимая удельная мощность 15,0 Вт/см², но для безопасной работы в движущейся воде рекомендуют 1,0-2,0 Вт/см². Для минерального масла значения ниже: маловязкое движущееся масло - 0,6-1,2 Вт/см², вязкое - 0,2-0,6 Вт/см². Для этиленгликоля, как для водного раствора, можно ориентироваться на параметры для воды, но с учётом более высокой температуры кипения. Слой отложений толщиной 0,1 мм требует снижения удельной мощности. При нагреве масла выше определённой температуры возможно коксование масла. Для мазута М100 и битума условия отдельные, например, температура застывания мазута не выше 25°C.
Из нашей практики
На асфальтобетонном заводе для ёмкости битума 50 м³ изготовили 14 блоков по 6,0 кВт, каждый с тремя U-образными элементами по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм. Это пример блока тэн 2 1/2 для нагрева битума (нагреватель битума погружной). Другой случай: химическое предприятие заказало нержавеющий блок ТЭНБ-6 для масла в составе партии из 296 ТЭН. В обоих случаях использован блок тэн для масла.
Взрывоопасная зона: что меняется в исполнении
Для установки во взрывоопасной зоне стандартный блок ТЭНБ требует доработки. В исполнении для взрывоопасных зон применяется взрывонепроницаемая оболочка, герметичные клеммные коробки, обязательны датчики уровня и температуры для защиты от сухого хода. В промышленности известны взрывозащищённые блоки ТЭН с маркировкой 1Ex d IIB T4 X. По заказу делаем блоки с необходимыми опциями для работы во взрывоопасных зонах.
Конструктивные особенности и материалы

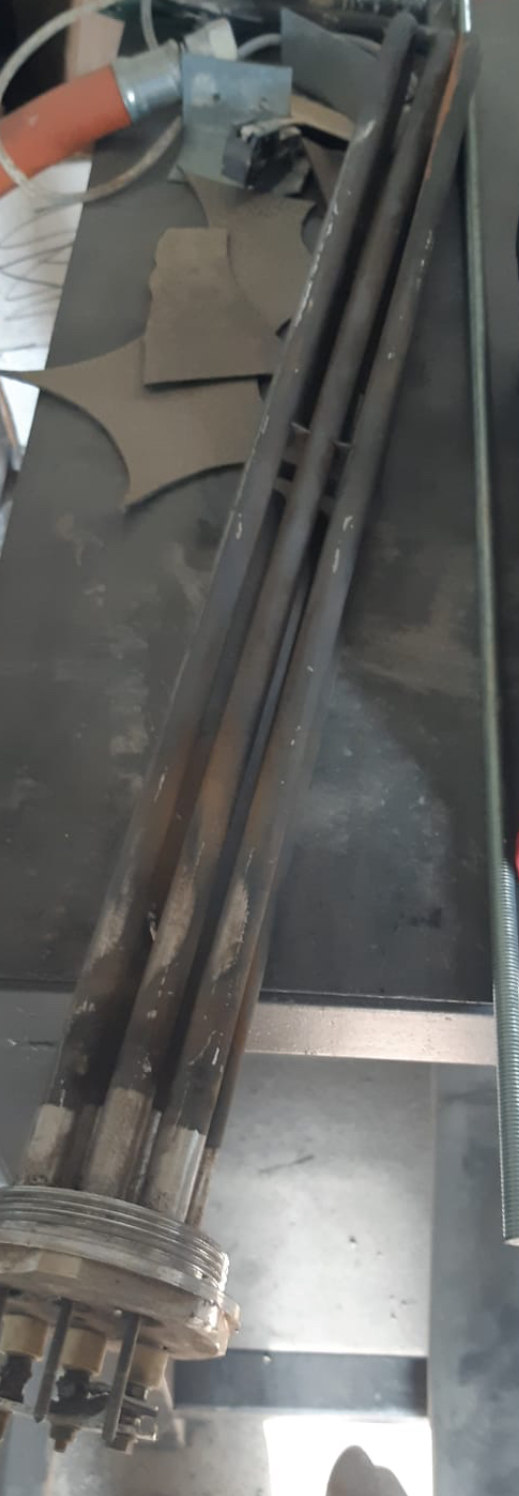

Блок ТЭНБ состоит из нескольких трубчатых нагревателей, запрессованных в общем корпусе. Стандартно ТЭНы запрессованы, по заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Присоединительная резьба G2 1/2" выполнена по ГОСТ 6357-81 (цилиндрическая трубная резьба). В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат - по согласованию. В зависимости от среды оболочка может быть из нержавеющей стали (например, 08Х18Н10Т) или углеродистой.
Что прислать для расчёта
Для расчёта блока ТЭНБ необходимо сообщить: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой. Эти данные позволяют подобрать блок тэн для масла или другой среды.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Блок ТЭНБ 24 кВт 380В G2 1/2" подходит для нагрева раствора этиленгликоля. Для других сред требуется пересчёт удельной мощности. Сообщите параметры вашего оборудования для проверки.
Из какой стали?
В названии товара материал не указан. По заказу возможна оболочка из нержавеющей стали (аналог 08Х18Н10Т) или углеродистой. Для агрессивных сред рекомендуем нержавейку.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - это позволяет заменять отдельные элементы.
Как проверить старый блок?
Проверьте сопротивление изоляции мегаомметром, целостность оболочки, соответствие мощности и напряжения. Сравните присоединительные размеры. Пришлите фото бирки.
Что прислать для расчёта?
Необходимы: среда и температура, присоединение, мощность/напряжение, погружная длина, место установки, фото или модель оборудования.
Взрывоопасная зона: что меняется в исполнении?
Для взрывоопасных зон применяется взрывонепроницаемая оболочка, герметичные вводы, датчики уровня и температуры. По заказу изготавливаем блоки с соответствующей защитой.
