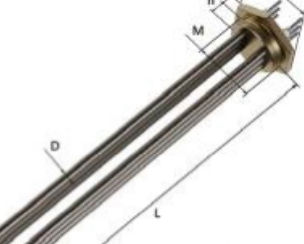

Характеристики
| Мощность, кВт | 4,5 |
|---|---|
| Погружная длина, мм | 700 |
| Среда | масло |
| Тип | блок ТЭН |
Где применяется и в каком оборудовании
Блок ТЭН для масла используется в масляных ваннах для закалки, отпуска и нормализации стали. Температура масла в таких ваннах достигает 250°C, а критическая точка A1 и A3 стали определяют режим нагрева.
Также применяется в термомасляных котлах (теплоноситель термомасляный котёл), фритюрницах (например, Абат ЭФК-90/2П или Hurakan HKN-FT6N), парафинонагревателях, оборудовании для нагрева гидравлического масла, трансформаторного масла, мазута. В масляных выключателях и маслонаполненных трансформаторах также используются ТЭН для подогрева масла.
Особенности нагрева масла: низкая удельная нагрузка
При нагреве масла важно не превышать допустимую удельную поверхностную мощность. Избыточная нагрузка вызывает коксование и полимеризацию масла на поверхности ТЭН. Известен случай выхода нагревателя из строя в течение месяца именно из-за превышения удельной нагрузки.
По ГОСТ 13268-88 для масла предельная удельная мощность значительно ниже, чем для воды (для чистой движущейся воды 1,0–2,0 Вт/см²). У взрывозащищённых блоков БЭВ температура поверхности активной части не превышает 180°C. Для мазута марки М100 важна вязкость и температура застывания (не выше 25°C).
Рекомендуем согласовывать удельную нагрузку с нами, чтобы избежать проблем.
Как подобрать блок ТЭН для масла
При подборе учитывайте среду (масло, гидравлическое масло, трансформаторное масло, мазут), рабочую температуру, требуемую мощность и напряжение. Для равномерной нагрузки по фазам количество элементов в блоке обычно кратно 2 или 3 (2, 3, 6, 9, 12 и т.д.). Блоки на 220В собираются в звезду, на 380В - в треугольник.
Обязательно предусмотрите датчик уровня жидкости и датчик температуры. Уровень масла над блоком должен быть не менее 30 мм во всё время работы. Включение без погружения не допускается.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить фланец, гильза под датчик, клеммная коробка, термостат.
Из нашей практики
Замена 4 блоков ТЭНБ-15 для масла по клейму на старом блоке на заводе с масляной ванной.
Другой случай: химическое предприятие заказало 296 ТЭН, в составе был нержавеющий блок ТЭНБ-6 для масла.
Конструкция и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Материал оболочки согласовывается под среду: по паспортам взрывозащищённых блоков БЭВ применяется сталь 08КП или нержавеющая сталь 08Х18Н10Т.
По паспортам блоков БЭВ допустимое рабочее давление: для оболочки из стали 08КП - 4,5 атм, из нержавеющей стали 08Х18Н10Т - 6 атм. Сопротивление изоляции ТЭН в холодном состоянии не менее 2 МОм, в рабочем - не менее 0,5 МОм.
Блок может комплектоваться датчиком уровня и температуры для автоматического отключения при аварийных ситуациях.
Что прислать для расчёта
Для точного подбора блока ТЭН для масла сообщите:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 4,5 кВт для масла к моему оборудованию?
Для ответа нужно знать среду, рабочую температуру, присоединительные размеры и мощность. Пришлите параметры из раздела 'Что прислать для расчёта'.
Из какой стали изготовлен блок ТЭН для масла?
Материал оболочки согласовывается под среду и температуру. По паспортам блоков БЭВ применяется сталь 08КП или нержавеющая сталь 08Х18Н10Т - уточняем при расчёте.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
По заказу делаем съёмные ТЭН. Стандартно они запрессованы. Ремонт возможен заменой отдельных элементов, если они съёмные.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление изоляции мегомметром: в холодном состоянии не менее 2 МОм. Проверьте маркировку, клеймо, целостность оболочки и отсутствие следов коксования.
Что прислать для расчёта нового блока?
Сообщите: нагреваемую среду и температуру, тип присоединения (резьба/фланец с размерами), мощность, напряжение, число элементов, погружную длину, фото или модель оборудования.
Почему для масла важна низкая удельная нагрузка?
При высокой удельной мощности масло на поверхности ТЭН разлагается (коксуется), что приводит к перегреву и выходу из строя. Низкая нагрузка предотвращает это и обеспечивает длительный срок службы.
