Характеристики
| Тип | Блок электронагревателей взрывозащищенный |
|---|---|
| Модель | БЭВ-2-5 |
| Исполнение | Z-380 |
Где применяется и в каком оборудовании
Блок БЭВ-2-5 используется как тэн для нагрева масла, битума, мазута, озокерита и других вязких сред. Подходит для масляных выключателей, гидравлического масла, закалочных сред. В оборудовании: битумные емкости, мазутные резервуары, масляные ванны, фритюрницы (при соответствующем исполнении). Для больших объемов требуются длинные блоки с несколькими узлами.
Подбор блока по параметрам среды
При подборе учитывают удельную мощность на поверхности ТЭН. Для масла она ниже, чем для воды, чтобы избежать коксования. Для мазута температура нагрева 60-70°C, для битума до 90°C. Важна защита от сухого хода: уровень среды должен быть выше 30 мм над блоком. Используйте датчики уровня и температуры.
- Удельная мощность для воды не подходит для масла
- Естественная конвекция в вязкой среде ухудшает теплоотвод
- ГОСТ 13268-88 регламентирует параметры ТЭН
Из нашей практики
На асфальтобетонном заводе для емкости битума 50 м³ установили 14 блоков по 6,0 кВт с U-образными элементами из AISI 304, присоединение 2½".
На заводе с масляной ванной заменили 4 блока ТЭНБ-15 для масла по клейму на старом блоке.

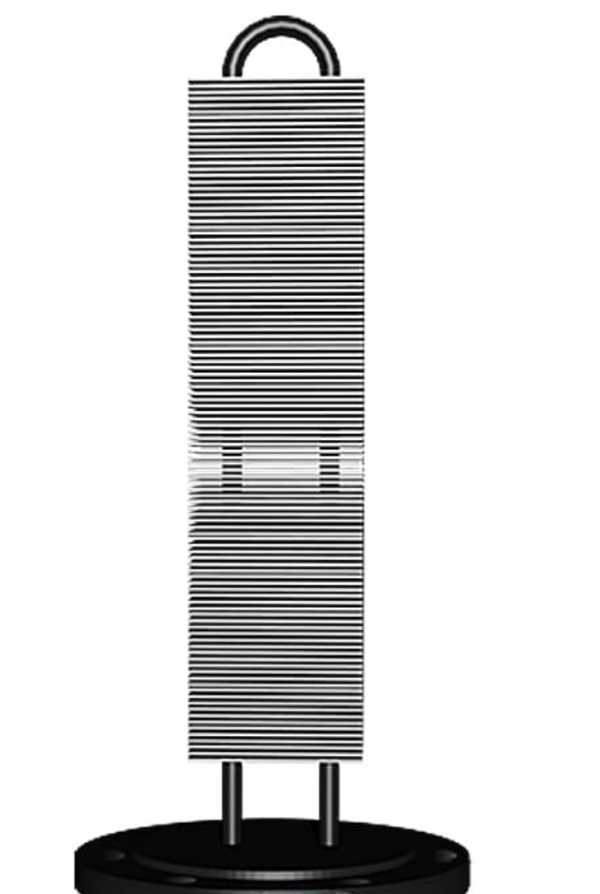

Конструкция и взрывозащита
Блок выполнен во взрывонепроницаемой оболочке с маркировкой 1Ex d IIB T4 X по ГОСТ 31610.0-2012. Применяется в зонах класса 1 и 2. Стандартно ТЭНы запрессованы, по заказу делаем съёмные с изоляцией или покрытием. В комплект могут входить фланец (фланцевый нагреватель), гильза под датчик, клеммная коробка.
Рекомендации по эксплуатации
Перед включением убедитесь, что уровень среды выше 30 мм над блоком. Не допускайте работу без погружения. Отложения толщиной 0,1 мм требуют снижения удельной мощности. Регулярно проверяйте сопротивление изоляции (не менее 2 МОм в холодном состоянии).
Что прислать для расчёта
Для расчёта нового блока пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), требуемую мощность и напряжение, число элементов, погружную длину и место установки. Если есть старое оборудование - фото с биркой.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости сравните мощность, напряжение, присоединение и погружную длину. Пришлите параметры вашего оборудования - сделаем расчёт.
Из какой стали изготовлены ТЭН?
Стандартно оболочка из стали 08КП (рабочее давление 4,5 атм). По заказу делаем из нержавеющей стали 08Х18Н10Т (6 атм).
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, ремонт затруднён. По заказу изготавливаем блоки со съёмными элементами для замены.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции мегомметром (в холодном состоянии не менее 2 МОм). Проверьте целостность оболочки и соответствие мощности.
Что прислать для расчёта?
Укажите нагреваемую среду и температуру, тип присоединения, мощность, напряжение, погружную длину. Приложите фото старого блока с биркой.
Как подобрать блок для битума или мазута?
Для вязких сред нужны длинные блоки с несколькими узлами для равномерного нагрева. Учитывайте низкую удельную мощность и защиту от сухого хода. Температура мазута 60-70°C, битума до 90°C.
