Тэны для защитных крышек

Блок ТЭНов на фланцевой пластине ставится в защитные крышки бойлеров, электрокотлов и дистилляторов. Нагревает воду в баках горячего водоснабжения котельных, автоклавах, подогревателях производственных линий. Работает в системах с давлением до 10 бар, выдерживает вибрации и температуры до 95°C.

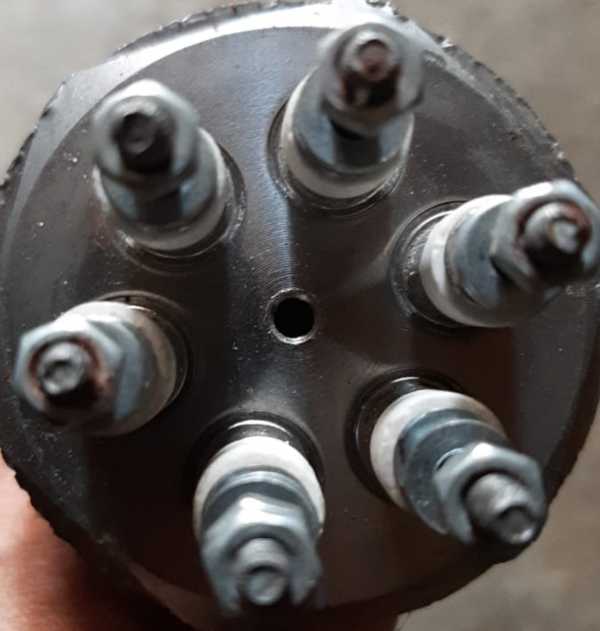

Конструкция включает 6 трубчатых элементов U-образной или стержневой формы, запрессованных в круглый фланец диаметром 80-100 мм. Фланец из нержавеющей стали AISI 304 или углеродистой стали с покрытием, толщиной 5-8 мм. В центре отверстие под термокарман M8-M12 для датчика температуры. Контактные стержни с резьбой M5-M6, шаг 10-15 мм между центрами, длина выступа 20-30 мм. Каждый стержень изолирован керамикой или фторопластом, комплектуется гайками и шайбами.

Никель-хромовая спираль в магнезиальной засыпке, оболочка из нержавейки толщиной 0,8-1,2 мм, диаметр трубки 8-13 мм. Мощность блока 3-12 кВт при 220/380 В, распределена равномерно по элементам (0,5-2 кВт на ТЭН). Подключение фазное или звезда-треугольник. Крепление фланца болтами M8-M10, уплотнение паронитом или графитом под давление.

Изготавливаем по чертежу клиента за 3 дня от 1 штуки, с фланцами G1 1/2, G2 или прижимными пластинами. Соответствует ГОСТ 13268-88. Ресурс 5000 часов при 90% нагрузки.
