Характеристики
| Мощность | 2,5-4,0 кВт |
|---|---|
| Напряжение | 380 В |
| Терморегулятор | встроенный |
| Среда нагрева | масло |
Где применяется и в каком оборудовании

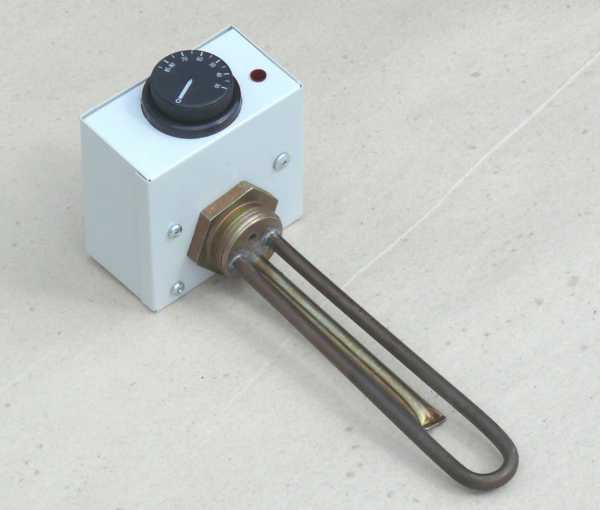

ТЭН для масла с терморегулятором устанавливают в напольные фритюрницы (например, Абат ЭФК-90/2П с двумя ваннами по 18 л), настольные фритюрницы (Hurakan HKN-FT6N на 6 л), а также в ёмкости для битума, мазута М100, парафина (озокерита).
В оборудовании для подогрева мазута перед насосами или в парафинонагревателях (аналог «Каскад-40») требуется точный контроль температуры. Наш ТЭН со встроенным терморегулятором подходит для таких задач.
Для взрывоопасных зон (класс 1 и 2) применяют блоки с маркировкой 1Ex d IIB T4 X: это отдельное исполнение, но сам принцип нагрева масла тот же.
- фритюрницы
- ёмкости для битума
- мазут М100
- парафинонагреватели
- подогрев мазута перед насосами
Подбор ТЭН для масла
Основной параметр: удельная нагрузка Вт/см². Для маловязкого движущегося масла безопасный диапазон 0,6-1,2 Вт/см², для вязкого или медленно текущего: 0,2-0,6 Вт/см². Превышение ведёт к коксованию и выходу нагревателя из строя.
Учитывайте вязкость мазута: чем она выше, тем ниже допустимая удельная мощность. Также обязательна защита от сухого хода: работа без масла разрушает ТЭН за считанные минуты.
При толщине слоя нагара 0,1 мм удельную нагрузку необходимо снижать. Для точного расчёта пришлите параметры среды и режима работы.
- удельная нагрузка Вт/см²
- вязкость мазута
- защита от сухого хода
- нагар на оболочке
Из нашей практики
Асфальтобетонный завод, ёмкость битума 50 м³: установили 14 блоков по 6,0 кВт. В каждом блоке три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм. Блоки работают в среде асфальтобетонной смеси.
Завод с масляной ванной: заменили 4 блока ТЭНБ-15 для масла по клейму на старом блоке. Новые блоки подошли по присоединению и мощности без доработок.
Взрывоопасная зона: что меняется в исполнении
Для установки во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 требуется блок с маркировкой взрывозащиты 1Ex d IIB T4 X. Это взрывонепроницаемая оболочка, исключающая воспламенение окружающей среды.
В таком исполнении обязательны датчики уровня и температуры, защита от сухого хода. Максимальная температура поверхности активной части ТЭН: не более 180°C, рабочая среда: масло, нефтепродукты.
Напряжение 220/380 В, мощность от 4 до 50 кВт. Сопротивление изоляции в холодном состоянии не менее 2 МОм, в рабочем: не менее 0,5 МОм.
- маркировка 1Ex d IIB T4 X
- взрывоопасная зона класс 1 класс 2
- датчик уровня и температуры
- защита от сухого хода
Особенности конструкции и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные элементы: это упрощает ремонт и замену. Также возможно нанесение изоляции или покрытия на оболочку: исполнение определяет задача заказчика.
В комплект поставки может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Материал оболочки: нержавеющая сталь (AISI 304 и др.) по согласованию.
Для масла и нефтепродуктов выпускаются блоки ТЭНБ (в том числе с терморегулятором: ТЭНБР). Количество элементов в блоке кратно 2, 3, 6, 9, 12 для равномерной нагрузки по фазам.
- съёмные ТЭН
- фланцевый нагреватель
- тэнб масла
- нержавеющая сталь
Что прислать для расчёта
Для корректного подбора ТЭН для масла необходимы следующие данные:
1. Что нагреваем и до какой температуры (например, масло индустриальное до 190°C).
2. Присоединение: резьба или фланец, размер (например, G1¼", Ду65).
3. Мощность, напряжение, число элементов (если блок).
4. Погружная длина и место установки (вертикально/горизонтально).
5. Модель оборудования или фото старого блока с биркой.
- среда и температура
- тип присоединения
- мощность/напряжение
- погружная длина
- фото блока
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Необходимо сверить присоединительный размер, мощность, погружную длину и напряжение. Пришлите параметры вашего оборудования или фото старого ТЭН: мы подберём аналог.
Из какой стали изготовлен ТЭН?
Стандартно применяется нержавеющая сталь AISI 304. Для агрессивных сред возможны другие марки: уточняется при заказе.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартные блоки запрессованы. По заказу делаем съёмные элементы: это позволяет заменить отдельный ТЭН без замены всего блока.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции: в холодном состоянии должно быть не менее 2 МОм, в рабочем: не менее 0,5 МОм. Также проверьте сопротивление спирали и целостность корпуса.
Что прислать для расчёта нового ТЭН?
Укажите нагреваемую среду и температуру, тип присоединения (резьба/фланец), мощность, напряжение, число элементов, погружную длину и место установки. Желательно фото старого блока с биркой.
Чем отличается исполнение для взрывоопасной зоны?
Для зон класса 1 и 2 требуется взрывозащищённое исполнение с маркировкой 1Ex d IIB T4 X. Это взрывонепроницаемая оболочка, обязательны датчики уровня и температуры, защита от сухого хода.
