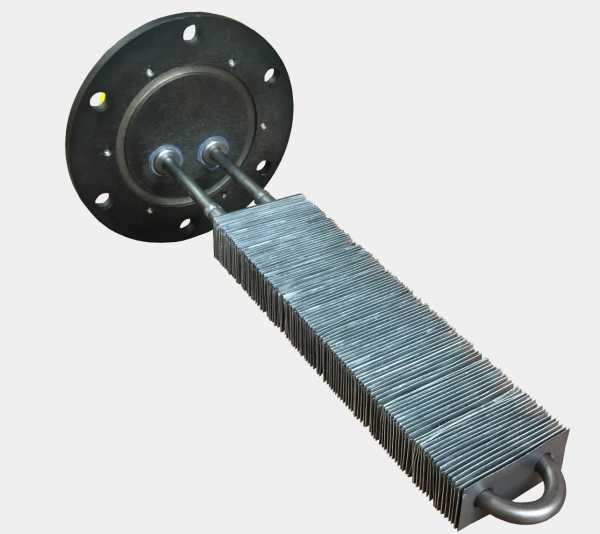

Характеристики
| Тип | блок трубчатый электронагревательный |
|---|---|
| Исполнение | взрывозащищенный |
| Обозначение | БЭВ-2-1-Z-Т2ВП |
| Элемент | трубчатый электронагреватель |
Где применяется и в каком оборудовании
Блок ТЭН для масла БЭВ-2-1-Z-Т2ВП ставится в оборудование, где нужен нагрев минерального масла, нефтепродуктов, битума или термомасла.
Из нашей практики это фритюрницы, парафинонагреватели, гидростанции, ёмкости с гидравлическим и трансформаторным маслом.
- Фритюрницы Hurakan HKN-FT6N и Абат ЭФК-90/2П
- Парафинонагреватель «Каскад-40»
- Битумные баки и расходные ёмкости
- Гидростанции и масляные ванны
Что меняется во взрывоопасной зоне
Во взрывоопасной зоне нужно взрывозащищенное исполнение. ТЭН для масла взрывозащищенный БЭВ-2-1-Z-Т2ВП имеет взрывозащищенное исполнение.
Дополнительно требуется защита от сухого хода, чтобы исключить перегрев при отсутствии масла.
- Взрывозащищенное исполнение
- Защита от сухого хода
Подбор блока по мощности и среде
Удельная мощность для воды выше, чем для масла. Для масла нужно снижать нагрузку, иначе возможно термическое разложение масла.
ТЭН для нагрева масла греется сильнее, чем в воде, при той же мощности. ТЭН для подогрева масла в гидростанции должен иметь пониженную удельную мощность.
- Удельная мощность для воды - ориентир для сравнения
- Медленная циркуляция масла требует нижнего предела мощности
- Термомасло и гидравлическое масло считаются отдельно
- Если ищете нагреватель битума погружной 24 кВт, уточните температуру разогрева
Из нашей практики
Нефтехимическое предприятие заказало 48 блоков ТЭНБ по 10 кВт, 220 В, фланец Ø245 мм, длина 640 мм, масло ТП-22, IP54, взрывозащищенное исполнение.
Асфальтобетонный завод, ёмкость битума 50 м³, 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм.
Конструкция и ремонтопригодность
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика.
В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
- Фланец или пробка
- Гильза под датчик
- Колпак или клеммная коробка
- Термостат
Что прислать для расчёта
Чтобы подобрать блок ТЭН для масла, пришлите: что нагреваем и до какой температуры, присоединение (резьбовой ТЭН или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
- Среда и рабочая температура
- Тип присоединения и размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Фото бирки или чертёж
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок БЭВ к моему оборудованию?
Пришлите модель оборудования, среду, температуру и присоединение. Для фритюрниц, гидростанций и битумных баков подбираем по мощности и длине. Например, для ёмкости 50 м³ мы ставили 14 блоков по 6 кВт.
Из какой стали сделан ТЭН?
В блоках БЭВ применяются ТЭНы с оболочкой из нержавеющей стали, в наших случаях - AISI 304. Для агрессивных сред используем сталь 08Х18Н10Т.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, но по заказу делаем съёмные. Это позволяет заменить элемент без замены блока.
Как проверить старый блок?
Проверьте целостность корпуса и нагревательного элемента. В паспортах ТЭНБ указаны допустимые значения сопротивления изоляции.
Что прислать для расчёта?
Среду и температуру, присоединение, мощность, напряжение, число элементов, погружную длину, место установки. Желательно фото бирки или чертёж.
Что меняется во взрывоопасной зоне?
Нужен взрывозащищенный ТЭН для масла. Блок БЭВ-2-1-Z-Т2ВП имеет взрывозащищенное исполнение. Дополнительно нужна защита от сухого хода.
