Характеристики
| Тип | Керамический хомутовый |
|---|---|
| Внутренний диаметр | 350 мм |
| Ширина | 63 мм |
| Толщина | 15 мм |
| Мощность | 2000 Вт |
| Материал изоляции | Керамика |
Где применяется и в каком оборудовании
Керамический хомутовый нагреватель используется на высокотемпературных участках экструдеров: сопло, горячий канал (hot runner), нагрев вязких высокотемпературных полимеров (PEEK, PPS, PI).
Подходит для прессформ и литейных форм, где нужен более высокотемпературный режим, чем держит миканит.
Эффективен на экструдерах с изношенным или неровным цилиндром старого оборудования: излучение тепла от раскалённой керамики компенсирует неравномерный зазор.
Применяется в термопластавтоматах и на сопле ТПА.
Конструкция и особенности

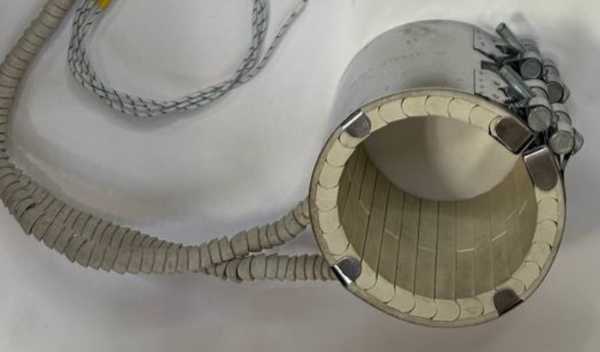

Нагревательный провод уложен в канавках керамических плиток. Оболочка из нержавеющей стали. Изоляция - керамическое волокнистое одеяло (ceramic fiber blanket) толщиной около 6,35 мм.
Конструкция негерметична, стабильность работы зависит от удельной мощности и рабочей температуры.
Главное отличие от миканита: керамический хомут отдаёт тепло контактом и излучением от раскалённой керамики, поэтому точное прилегание менее критично.
Как подобрать хомутовый нагреватель
Основные параметры: внутренний диаметр, ширина, мощность и напряжение. Удельная мощность не должна превышать 8,0 Вт/см² для стандартного исполнения.
По заказу делаем цельный или разъёмный из двух полуколец, с вырезом и отверстием под термопару.
Тип выводов и длина провода выбираются под вашу схему подключения. Уточните рабочую температуру участка, где будет установлен нагреватель.
Для точного подбора укажите модель оборудования или пришлите фото старого нагревателя с маркировкой.
Рабочая температура и удельная мощность
Керамическая изоляция такого типа выдерживает до 700°C (по данным ten-miass.ru) при допустимой удельной мощности до 8,0 Вт/см².
Международный аналог - керамический ленточный нагреватель Tempco Type R: максимальная температура 760°C, удельная мощность до 8 Вт/см² для стандартного исполнения.
Для более высоких температур и удельных мощностей существует нишевый сегмент минерально-изолированных ленточных нагревателей (Mi-Plus) до 760°C и 23 Вт/см².
Что прислать для расчёта
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, есть ли вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Керамический хомутовый нагреватель подходит для высокотемпературных зон экструдеров, горячеканальных систем, прессформ и литейных форм. Если ваше оборудование работает в зоне повышенных температур (керамическая изоляция такого типа обычно выдерживает до 700°C) и требует равномерного нагрева при изношенном цилиндре, такой нагреватель подходит.
Как правильно затянуть хомут на цилиндре?
Затягивайте хомут равномерно, без перетяжки, чтобы не повредить керамические плитки. Конструкция негерметична, поэтому избыточное усилие может привести к трещинам. Рекомендуется использовать динамометрический ключ.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец, а также с вырезом и отверстием под термопару. Укажите эти требования при заказе.
Как проверить старый ТЭН?
Измерьте внутренний диаметр и ширину штангенциркулем, определите мощность и напряжение по маркировке или прозвонкой. Сделайте фото с маркировкой для идентификации.
Что прислать для расчёта?
Пришлите внутренний диаметр, ширину, мощность, напряжение, информацию о цельном или разъёмном исполнении, наличии выреза под термопару, тип выводов, длину провода, рабочую температуру и модель оборудования или фото старого нагревателя.
Высокотемпературные зоны экструдера: что даёт керамика?
Керамика такого типа у производителей обычно выдерживает до 700°C, что выше, чем у миканита (350-400°C). Излучение тепла от керамики компенсирует неравномерный зазор на изношенном цилиндре, обеспечивая равномерный нагрев. Это особенно важно для высокотемпературных полимеров и горячих каналов.
