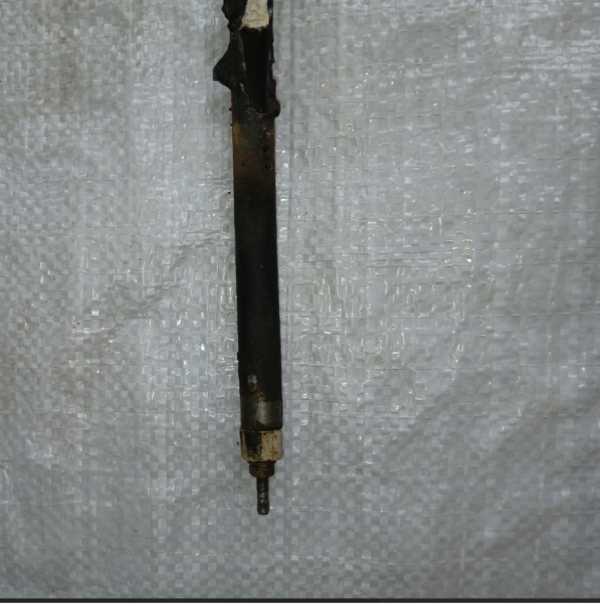

ТЭН для воска ЯВ-1 и парафина

Характеристики

Что сообщает обозначение ТЭН для воска ЯВ-1

В названии изделия указаны воск, парафин и ЯВ-1. Это исходные данные о назначении, но не описание конструкции: в нём нет мощности, напряжения, длины, диаметра трубки, формы и типа крепления. Поэтому по одному обозначению нельзя определить, совпадёт ли нагреватель с установленным в ванне.

Для замены важно сверить параметры конкретного узла. Один и тот же нагреватель по назначению может потребовать другого исполнения по геометрии, выводам или креплению. Для ТЭН ЯВ-1 эти данные нельзя восстановить из названия, и при подборе их следует указать отдельно.

Парафин и воск относятся к вязким средам, но их упоминание не задаёт допустимую мощность оболочки. При проектировании трубчатого электронагревателя учитывают отвод тепла от поверхности: параметры, рассчитанные для воды, нельзя автоматически переносить на масло. Для масла в технической справке приведён независимый ориентир около 25 Вт/дюйм², или 3,9 Вт/см²; это не характеристика ТЭН для воска ЯВ-1, а значение для отдельной среды.

Если назначение нужно изменить, например использовать нагреватель в масле, требуется пересчитать удельную нагрузку по параметрам исполнения и рабочей среде. У масла тепло отводится медленнее, чем у воды: при чрезмерной нагрузке поверхность может перегреться, а масло у оболочки - гореть или коксоваться. Образовавшийся нагар дополнительно затрудняет теплоотвод. Поэтому надпись «для воска и парафина» не подтверждает пригодность для масла, мазута или разогрева битума перед сливом.

Какие параметры исполнения согласовать для ЯВ-1

В названии ТЭН для воска ЯВ-1 не заданы конструктивные размеры и электрические параметры. При заказе можно отдельно определить исполнение, чтобы оно соответствовало месту установки и условиям нагрева парафина.

• Сейчас крепление ТЭН для ЯВ-1 в названии не обозначено → для конкретного узла можно задать штуцер с гайкой либо фланец; тип и размер выбирают по ответной части оборудования.
• Сейчас вариант выводов не указан → для исполнения под воск можно согласовать контактные стержни с резьбой и гайками или выводы проводом в термостойкой изоляции; длину холодной зоны задают отдельно.
• Сейчас материал оболочки ТЭН для парафина не указан → по заказу доступны чёрная сталь, нержавеющая сталь, жаропрочная сталь, медь или титан, а также покрытие цинком либо фторопластом. Выбор зависит от среды; медь и латунь не применяют в маслах с высокой кислотностью или окислением.
• Сейчас мощность и напряжение ЯВ-1 в названии отсутствуют → их можно задать отдельно под требуемый режим. Если размеры остаются прежними, изменение мощности меняет удельную нагрузку на оболочку, поэтому её рассчитывают с учётом воска, парафина или другой указанной среды.
• Сейчас форма и длина ТЭН для воска не заданы → можно согласовать прямое, U-, W-, M-, Г-образное или иное исполнение, в том числе по эскизу. В задании отдельно фиксируют длину, радиус гиба и межосевое расстояние; для контроля геометрии учитывают место установки в ванне.
• Сейчас наличие автоматики для ЯВ-1 не указано → по заказу можно включить в исполнение встроенный термовыключатель или термостат, если это предусмотрено заданием на нагреватель.

Как устроен нагрев парафина в разных аппаратах

ТЭН для воска ЯВ-1 нельзя привязать к конкретной модели оборудования по одному названию. В парафиновой ванне нагреватель может находиться в дне металлической ёмкости, тогда как у парафино-озокеритовых аппаратов применяют плоские нагреватели снаружи бака; это разные конструкции узла.

• В косметологической парафиновой ванне нагреватель размещён в дне металлической ванночки с парафином. В справочнике как пример компактного оборудования приведена парафинотопка SM-55. Это модель ванны, а не подтверждение того, что ТЭН для ЯВ-1 соответствует её посадочным размерам или электрическим параметрам.
• Для профессиональных ванн конструкцию также определяют по фактическому узлу: важны место установки ТЭН и его геометрия относительно ванночки. При застывшем парафине без прогрева снизу возможен локальный тепловой удар; попадание воды внутрь при чистке также указано среди причин отказа оборудования.
• В парафино-озокеритовом нагревателе «Каскад-40» используются плоские электронагреватели, прилегающие к наружной поверхности бака. Это не трубчатый ТЭН в классическом виде. Назначение «для воска и парафина» у изделия ЯВ-1 не означает, что его конструкция совпадает с плоским нагревателем аппарата.
• Если на поверхности нагревателя застыл парафин, теплоотдача снижается и может возникнуть локальный перегрев. Для парафино-озокеритового аппарата также отмечена длительная непрерывная работа в течение смены физиокабинета. Эти сведения описывают условия отказа оборудования, а не установленный режим работы ТЭН ЯВ-1.
• Модели SM-55 и «Каскад-40» приведены как примеры парафинового оборудования, а не как список подтверждённой совместимости. Для подбора ТЭН для воска или парафина к аппарату сверяют конструкцию узла, крепление, размеры, мощность и напряжение. Если хотя бы один из этих параметров отличается, его нужно отдельно учесть в задании.

Почему водяной ТЭН нельзя без расчёта ставить в масло

Для ТЭН с назначением «воск и парафин» масло является другой рабочей средой. Переносить на неё мощность водяного исполнения без расчёта нельзя: теплоотвод от оболочки в масле хуже, и локальная температура поверхности может вырасти.

• У водяного нагревателя удельная мощность рассчитана на более интенсивный теплообмен с водой. В масле тепло от оболочки отводится медленнее; при слишком высокой нагрузке масло у поверхности может гореть или коксоваться.
• Нагар становится дополнительным теплоизолирующим слоем. Он ухудшает теплоотдачу и усиливает перегрев, что может привести к прогару оболочки. Поэтому параметры ТЭН ЯВ-1 для воска и парафина не следует считать подходящими для масла без отдельного расчёта.
• В качестве независимого ориентира для масла и охлаждающих жидкостей указано около 25 Вт/дюйм², или 3,9 Вт/см². Эти цифры не являются мощностью или удельной нагрузкой изделия ЯВ-1: в его названии нет ни мощности, ни размеров оболочки.
• Для процессов с нефтепродуктами, например при разогреве битума перед сливом или мазута, учитывают также свойства продукта и условия нагрева. Для подогревателя мазута и аналогичных нефтепродуктов в справке указано требование: температура нагрева должна быть не менее чем на 20% ниже температуры самовоспламенения продукта. Это условие не задаёт параметры ТЭН для воска и не заменяет расчёт под конкретную установку.

Что указать для изготовления ТЭН под воск и парафин

Для подбора исполнения ТЭН для воска ЯВ-1 укажите развёрнутую длину либо длину и форму после гибки, диаметр трубки, тип и размеры крепления, межосевое расстояние, мощность и напряжение. Отдельно назовите рабочую среду: воск, парафин или другую жидкость, например масло. Если маркировка отсутствует, передайте размеры старого нагревателя и фотографию самого ТЭН вместе с посадочным узлом: по ним можно сверить форму и точки крепления, а недостающие параметры согласовать отдельно. Неизвестные значения мощности и напряжения нельзя выводить из обозначения ЯВ-1.
