Характеристики
| Тип изделия | ТЭН |
|---|---|
| Среда нагрева | Масло |
| Назначение | Подогрев масла |
| Каталожное наименование | Тэн для подогрева масла |
Где применяется и в каком оборудовании
ТЭН для нагрева масла применяется в гидростанциях и гидробаках прессового оборудования, масляных ваннах закалки, термомасляных котлах, расходных баках битумных установок, маслонаполненных трансформаторах. Также используется во взрывоопасных зонах класса 1 и 2 во взрывозащищённом исполнении.
Как подобрать ТЭН для масла
При подборе блока ТЭН для масла учитывайте вязкость и скорость циркуляции. Для маловязкого движущегося масла безопасная удельная мощность 0,6-1,2 Вт/см², для вязкого или медленно текущего - 0,2-0,6 Вт/см². Превышение приводит к коксованию масла на поверхности ТЭН и выходу из строя.
Из нашей практики
Химическое предприятие заказало нержавеющий блок ТЭНБ-6 для масла в составе партии 296 ТЭН.
Нефтехимическое предприятие заказало 48 блоков ТЭНБ по 10 кВт, 220 В, фланец Ø245 мм, длина 640 мм, масло ТП-22, IP54, взрывозащищённое исполнение.
Особенности нагрева масла ТЭН
ТЭН для масла требует меньшей удельной нагрузки, чем для воды. Масло имеет низкую теплопроводность и медленную конвекцию. Для воды безопасная удельная нагрузка 1,0-2,0 Вт/см² (движущаяся), для масла - значительно ниже. Для мазута с высокой вязкостью, например М100, удельная нагрузка должна быть ещё ниже. Необходимо избегать превышения, чтобы не допустить термического разложения масла.
Конструкция и исполнение
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для взрывоопасных зон применяются взрывозащищённые блоки ТЭН (например, БЭВ).
Что прислать для расчёта

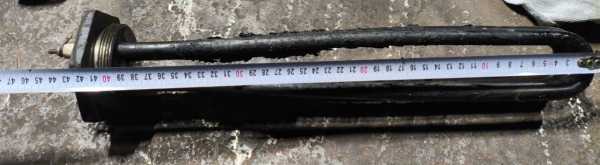

Для расчёта сообщите: что нагреваете и до какой температуры, тип присоединения (резьба или фланец с размером), мощность, напряжение, число элементов, погружную длину и место установки. Пришлите модель оборудования или фото старого блока с биркой.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭН к моему оборудованию?
Для подбора нужны параметры: среда, температура, мощность, присоединение, погружная длина. Пришлите фото старого блока с биркой.
Из какой стали изготовлен ТЭН?
В стандартном исполнении оболочка из нержавеющей стали. По заказу возможно другое покрытие или изоляция.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные, с изоляцией или покрытием.
Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции мегаомметром на 500 В. В холодном состоянии не менее 2 МОм, в рабочем не менее 0,5 МОм.
Что прислать для расчёта?
Укажите среду и температуру, присоединение, мощность, напряжение, погружную длину, место установки, модель оборудования или фото.
Как подобрать ТЭН для подогрева масла в гидростанции?
Учитывайте вязкость масла и медленную циркуляцию. Удельная мощность не должна превышать 0,6-1,2 Вт/см² для маловязкого масла, иначе возможно коксование.
