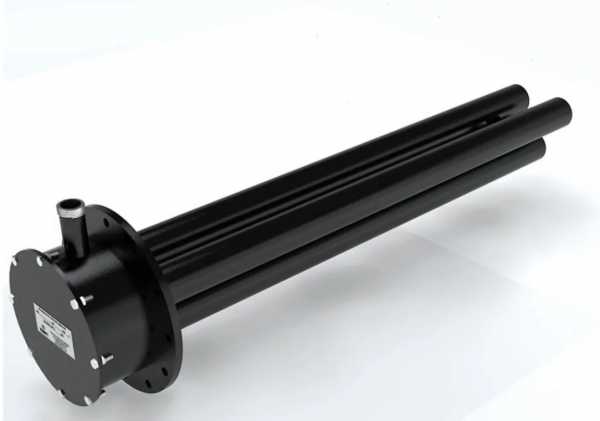

Характеристики
| Тип | Тэн |
|---|---|
| Назначение | Обогрев гидравлического масла |
| Место установки | Гидробак |
| Оборудование | Наклонный спредер HDHM |
| Среда нагрева | Гидравлическое масло |
Где применяется ТЭН для масла в гидробаке
ТЭН используется для подогрева гидравлического масла в гидробаке наклонного спредера HDHM перед пуском. Также применим в гидростанциях, расходных баках битумных установок, фритюрницах, ёмкостях с мазутом и термомаслом. Оборудование: гидробак, гидростанция, спредер.
Особенности нагрева масла: удельная нагрузка и конвекция
Масло имеет значительно худшую теплопроводность и конвекцию, чем вода. Для воды и масла требования к удельной нагрузке различаются. При избыточной удельной мощности (Вт/см²) начинается термическое разложение (коксование) масла на поверхности ТЭН. Для маловязкого движущегося масла безопасная удельная нагрузка 0,6-1,2 Вт/см², для вязкого или медленно текущего - 0,2-0,6 Вт/см². Для воды эти значения выше (1,0-2,0 Вт/см²), что даёт базу для сравнения.
Как подобрать ТЭН для масла
При подборе ТЭН для нагрева масла учитывайте вязкость масла, скорость циркуляции, требуемую температуру нагрева. Для гидравлического масла перед пуском достаточно умеренного нагрева. Мощность и число элементов рассчитываются исходя из объёма бака и желаемого времени нагрева. По ГОСТ 13268-88 для масел и жиров параметры определяются паспортом изделия. Блок тэн для масла и отдельный ТЭН подбираются по одинаковым принципам: присоединение резьбой или фланцем, мощность, удельная нагрузка.
Из нашей практики
Химическое предприятие: в составе заказа на 296 ТЭН был нержавеющий блок ТЭНБ-6 для масла.
Асфальтобетонный завод, ёмкость битума 50 м³: 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм.
Возможности изготовления по заказу
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Исполнение определяет задача заказчика.
Что прислать для расчёта ТЭН
Для расчёта необходимы: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружная длина и место установки, модель оборудования или фото старого блока с биркой.
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
ТЭН подходит для гидробаков и гидростанций, где требуется подогрев масла перед пуском. Для конкретной модели оборудования уточните параметры присоединения и мощность.
Из какой стали?
Материал оболочки зависит от среды и задачи: для масла применяют углеродистую или нержавеющую сталь. Точный материал для вашего ТЭН уточняем при расчёте, исходя из температуры и состава среды.
Можно ли отремонтировать или сделать съёмные ТЭН?
Да, по заказу делаем съёмные ТЭН. Ремонт возможен при замене элемента, но проще заказать новый блок.
Как проверить старый блок?
Проверьте сопротивление изоляции (не менее 0,5 МОм), целостность оболочки, соответствие мощности и напряжения. При снижении сопротивления просушите при 120°C до 6 часов.
Что прислать для расчёта?
Пришлите данные: среда, температура, присоединение, мощность, напряжение, погружная длина, фото или модель оборудования.
Как подобрать ТЭН для подогрева масла в гидробаке перед пуском?
Учитывайте вязкость масла, объём бака, требуемую температуру. Для медленной циркуляции выбирайте удельную нагрузку 0,2-0,6 Вт/см². Рекомендуем блок с резьбовым присоединением и датчиком уровня жидкости.
