Нагревательный элемент

Трубчатый водяной ТЭН со штуцером применяется в емкостных водонагревателях, бойлерах косвенного нагрева, баковых электронагревателях, теплообменниках и мини-котлах. Конструкция рассчитана на работу в воде, водных растворах, незамерзающих теплоносителях с контролем накипи и потока.

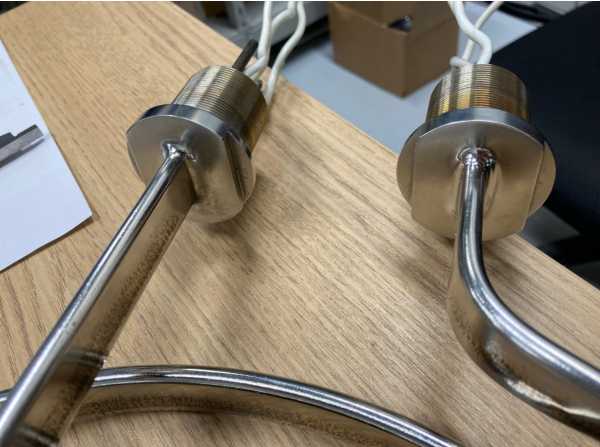

Нагреватель выполняется из нержавеющей стали или меди (по задаче), с вальцованной герметичной заделкой в латунный или стальной штуцер. Штуцер с наружной резьбой и шестигранником под ключ обеспечивает врезку в стенку бака или патрубок без дополнительного фланца. Выводы выполнены в виде гибких изолированных проводов, проходящих через центр штуцера, что упрощает подключение в компактных корпусах и шкафах.

Внутри трубки расположена нихромовая спираль в магнезиальной засыпке с удельной нагрузкой под выбранную среду, обычно 8-12 Вт/см² для воды и до 6-8 Вт/см² для вязких теплоносителей. Рабочий диапазон температур среды до 90-95 °C, по оболочке до 450 °C. Диаметр оболочки, как правило, 8-10 мм, длина развертки 200-600 мм в зависимости от требуемой мощности, стандартный ряд 0,5-6 кВт на напряжение 220 или 380 В, 50 Гц.

ТЭН ставится через резьбовой штуцер в боковую или нижнюю стенку резервуара, часто в комплекте с гильзой под термостат или датчик. Применяется в котельных, системах ГВС, технологических ваннах, моечных машинах, баковых электрических установках. Изготавливаем по чертежу клиента или образцу за 3 дня от 1 штуки.
