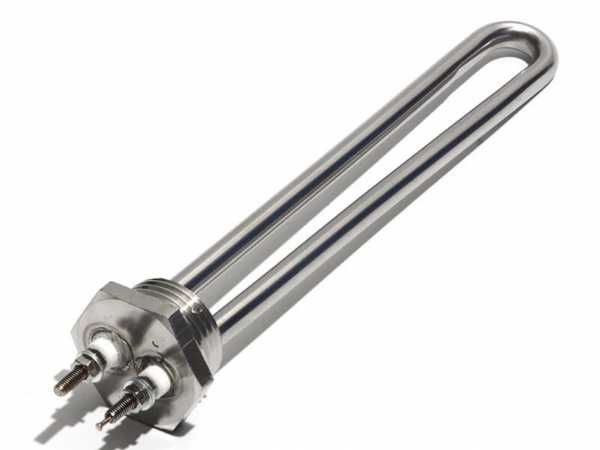

ТЭН для воды и масла 500 Вт, 24 В, L=360 мм

Характеристики

ТЭН 500 Вт и 24 В в судовом подогревателе масла

В судовом подогревателе топлива и масла нагреватель установлен в теплообменнике топливной или масляной системы. Каталожные 500 Вт, 24 В и L=360 мм описывают эту позицию, но не доказывают, что она совпадает с посадочными размерами конкретного теплообменника. Для сопоставления нужны геометрия узла и параметры снятого элемента. В доступных сведениях модели оборудования не названы, поэтому привязать данный ТЭН к определённой модели нельзя.

В таком оборудовании применяется двухступенчатый режим подогрева; продукт не должен нагреваться выше 130-150°C. Масло и тяжёлое топливо образуют вязкую среду, и при остановке циркуляции тепло может медленно уходить от поверхности нагревателя. Возникает локальный перегрев, продукт у оболочки коксуется, а нагар дополнительно ухудшает теплоотвод. Это повышает риск перегрева и прогара. Поэтому для масляного ТЭН важны не только 500 Вт и длина 360 мм, но и активная поверхность, поток продукта вокруг неё и работа ступеней подогрева.

Замена ТЭН длиной 360 мм на 24 В

При замене элемента на 500 Вт, 24 В и L=360 мм сверяйте электрические параметры и монтажную геометрию; работы выполняйте на отключённом и остывшем оборудовании.

1. Отключите питание и выведите подогреватель из работы по принятому на объекте порядку. Перед доступом к элементу дождитесь безопасного состояния узла.
2. Зафиксируйте маркировку снятого нагревателя, если она сохранилась. Сверьте с этой позицией мощность 500 Вт, напряжение 24 В и длину 360 мм.
3. Сопоставьте форму, диаметр трубки, длину нагреваемой части, крепление и расположение выводов. Одного совпадения по L=360 мм недостаточно, чтобы подтвердить соответствие.
4. Уточните рабочую среду. Если элемент установлен в масляной системе, проверьте циркуляцию продукта и тепловой режим: при остановке потока вязкое масло может локально перегреваться у оболочки.
5. Установите нагреватель, согласованный по электрическим и монтажным параметрам, и подключите его к цепи 24 В. При запуске учитывайте двухступенчатый режим подогрева и предел температуры продукта 130-150°C.

Оболочка ТЭН 500 Вт для воды

Для позиции 500 Вт, 24 В и длиной 360 мм материал оболочки в каталоге не задан. Его согласуют по составу воды: обозначение среды как «вода» не сообщает её жёсткость, солёность, содержание хлоридов или pH. Эти характеристики нужно уточнить до выбора материала, поскольку длина и мощность сами по себе не определяют химическую совместимость.

• Если выбран вариант с медной оболочкой, учитывайте состав среды: медь не предназначена для контакта с окислителями. Для масла с высокой кислотностью или окислением этот материал также не используют.
• Для водяного исполнения можно согласовать AISI 304 или 12Х18Н10Т. При заказе укажите характеристики воды, в том числе наличие хлоридов, чтобы материал выбирался не только по мощности 500 Вт.
• Для жёсткой или солёной воды среди вариантов указаны AISI 316 и титан. Сообщите жёсткость и солёность, а также имеющиеся данные о pH и хлоридах.

Варианты исполнения ТЭН 500 Вт, 24 В, L=360 мм

Базовые параметры этой позиции - 500 Вт, 24 В и длина 360 мм. Крепление, выводы, оболочка и форма в каталожном названии не определены, поэтому их можно согласовать отдельно под конструкцию узла.

• Крепление для L=360 мм в названии не задано → по заказу выполняем штуцер с гайкой или фланец. Для штуцера согласуем нужную резьбу из доступных вариантов: М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Тип контактов у исполнения 500 Вт на 24 В не обозначен → можно выбрать контактные стержни М4, М5 или М6 с гайками либо выводы проводом в термостойкой изоляции. Укажите, как выводы должны располагаться относительно крепления и какой длины нужна холодная зона.
• Материал оболочки для длины 360 мм в каталоге не указан → для воды согласуем медь, AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды можно выбрать AISI 316 либо титан. Для масла при выборе материала учитываем состав продукта, включая кислотность и окисление.
• Исходное сочетание - 500 Вт и 24 В → можем согласовать другую мощность и напряжение из доступного ряда. При сохранении размеров спираль пересчитываем, а нагрузку на оболочку проверяем для выбранной среды.
• В названии приведена длина 360 мм, но не конфигурация трубки → по заказу выполняем прямое, U-, W-, M-, Г-образное или оребрённое исполнение, кольцо, спираль либо форму «скрепка». Также можно согласовать радиус гиба, межосевое расстояние и встроенный термовыключатель или термостат.

Расчёт других исполнений

Ток 20,8 А у ТЭН 500 Вт на 24 В

Для исполнения 500 Вт, 24 В расчётный ток равен 20,8 А, расчётное сопротивление в рабочем режиме - 1,2 Ом. Низкое напряжение не означает малый ток: при подборе проводки и контактов нужно учитывать именно нагрузку 20,8 А. Назначить сечение проводника только по мощности и длине 360 мм нельзя, поскольку нужны данные о схеме и условиях монтажа.

Изменение мощности при том же напряжении меняет и ток, и нагрузку на оболочку, если размеры остаются прежними. Для 0,2 кВт на 24 В расчётный ток составляет 8,3 А, нагрузка на оболочку относительно исходного варианта меняется в 0,4 раза. Для 0,8 кВт на 24 В ток равен 33,3 А, а нагрузка при той же длине меняется в 1,6 раза. В обоих случаях длину проверяют под среду, особенно для масла. При замене на 0,5 кВт и 220 В ток составит 2,3 А, сопротивление спирали - 96,8 Ом: спираль пересчитывается, размеры остаются прежними. Для контактов исходного ТЭН на 24 В можно согласовать стержни М4, М5 или М6 либо выводы проводом; соответствие проводки и контактов току 20,8 А проверяют по конкретной схеме.

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Данные для ТЭН 500 Вт, 24 В и длиной 360 мм

Чтобы согласовать исполнение именно с этим ТЭН, передайте сведения, которых нет в каталожном названии:

• Маркировку старого элемента, модель оборудования или фотографию нагревателя. Модель помогает определить узел, но её нужно дополнить размерами и электрическими данными.
• Рабочую среду: воду, масло или иной продукт. Для масла уточните состояние и наличие циркуляции; для воды - жёсткость, солёность, хлориды и pH.
• Геометрию: диаметр трубки, форму, развёрнутую длину и длину нагреваемой части. Значение L=360 мм не задаёт эти параметры и не позволяет рассчитать нагрузку на поверхность.
• Требования к монтажу и подключению: тип крепления, резьбу или параметры фланца, расположение выводов и требуемые контакты. Если нужны другие электрические параметры вместо 500 Вт и 24 В, укажите требуемые мощность и напряжение.
• Если фактическая среда - электролит или щелочной раствор, укажите это отдельно: название «для воды и масла» не подтверждает исполнение для этих сред.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
