Характеристики

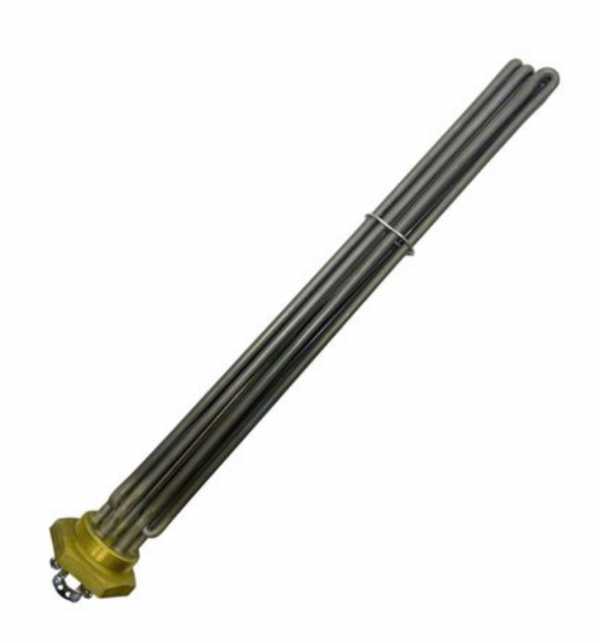

| Обозначение | ТЭНБ-10И220-И1 |
|---|---|
| Тип | блок ТЭН (ТЭНБ) |
| Напряжение | 220 В (по обозначению) |
| Исполнение | И1 |
Где применяется и в каком оборудовании
ТЭНБ-10И220-И1 - ТЭН для нагрева масла в гидробаке и гидростанции. Подогрев перед пуском снижает вязкость гидравлического масла и облегчает запуск насосов.
Аналогичным образом блоки ТЭН для масла используются в масляных ваннах и ёмкостях с мазутом М100. Для мазута М100 в трубопроводах поддерживают 60-70°C, в ёмкостях хранения не выше 90°C.
- гидробак
- гидростанция
- масляные ванны для закалки и отпуска
- ёмкости подогрева мазута М100
- контуры с теплоносителем термомасляного котла
Как подбирают ТЭН для масла
Масло греется сильнее, чем вода, при той же мощности: теплопроводность и конвекция у масла хуже. По ГОСТ 13268-88 для воды допустимая удельная мощность 15 Вт/см², для оболочки из меди или латуни - 9 Вт/см²; для масел стандарт отсылает к паспорту конкретного изделия.
Если удельная мощность завышена, начинается термическое разложение масла, затем коксование масла и полимеризация масла на тэне. Слой отложений 0,1 мм уже требует снижения нагрузки.
Для гидробака достаточно подобрать мощность по объёму масла, поставить термостат с капиллярной трубкой и защиту от сухого хода.
- удельная поверхностная мощность
- рабочая температура масла
- погружная длина нагревателя
- место установки в гидробаке
Из нашей практики
Для завода с масляной ванной делали замену 4 блоков ТЭНБ-15 для масла по клейму на старом блоке.
Химическое предприятие заказывало нержавеющий блок ТЭНБ-6 для масла в составе партии из 296 ТЭН.
Исполнение и комплектация
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием.
В комплект входит то, что согласовано: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат с капиллярной трубкой.
Ограничения и защита
В схеме управления нужна защита от сухого хода: ТЭН не должен работать без полного погружения в масло. Это исключает перегрев и коксование масла на тэне.
Для взрывоопасных зон по ГОСТ 31610.0-2012 и ГОСТ IEC 60079 применяются блоки с маркировкой взрывозащиты 1Ex d IIB T4 X, с датчиками уровня и температуры.
Для теплоносителя термомасляного котла ограничения по удельной мощности не менее строгие, чем для гидравлического масла.
Что прислать для расчёта
Перед тем как купить ТЭН для масла, подготовьте параметры установки. Если есть старый блок, пришлите фото бирки или клейма.
- что нагреваем и до какой температуры
- присоединение: резьба или фланец, размер
- мощность, напряжение, число элементов
- погружная длина и место установки
- модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭНБ-10И220-И1 к моему оборудованию?
По обозначению ТЭНБ-10И220-И1 видны серия ТЭНБ, напряжение 220 В и индекс И1. Нужно сверить с паспортом оборудования мощность, резьбу или фланец и погружную длину.
Из какой стали сделан ТЭН?
В обозначении ТЭНБ-10И220-И1 материал оболочки не закодирован. По ГОСТ 13268-88 материал указывают отдельно, например НЧ - нержавеющая сталь; здесь такого кода нет. Материал уточняется при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Возможность ремонта зависит от исполнения блока.
Как проверить старый блок?
Осмотрите бирку, клеймо на фланце или маркировку на оболочке. Замерьте погружную длину и резьбу. Эти данные достаточны для подбора замены.
Что прислать для расчёта?
Пришлите среду и температуру нагрева, присоединение, мощность, напряжение, погружную длину и место установки. Фото старого блока с биркой ускоряет подбор.
Какой ТЭН нужен для подогрева масла в гидробаке перед пуском?
Для предпускового подогрева в гидробаке нужен блок ТЭН для масла с ограниченной удельной мощностью. Пришлите объём гидробака, минимальную температуру пуска, целевой подогрев и размер присоединения.
