Характеристики
| Тип изделия | Трубчатый электронагреватель |
|---|---|

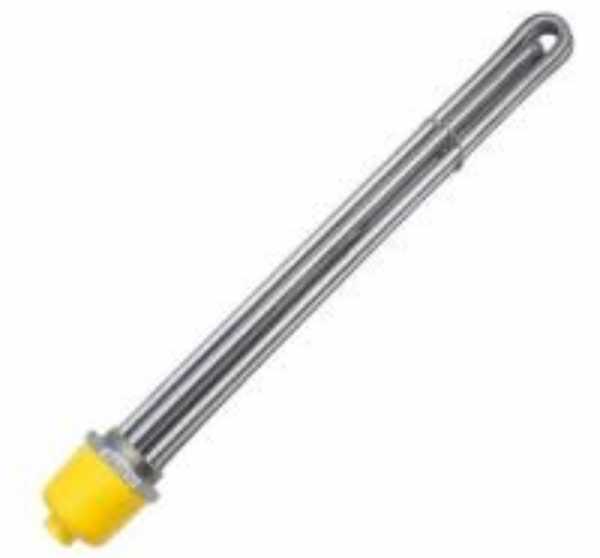

| Модель | ТЭНБ-10И220-И1 |
| Тип элемента | ТЭН |
| Обозначение | ТЭНБ-10И220-И1 |
Где применяется и в каком оборудовании
ТЭНБ-10И220-И1 - это тэн для нагрева масла и других вязких сред. Блок ставят в масляную ванну закалки, гидробак, ёмкость с трансформаторным маслом, масляный выключатель.
Такой блок тэн для масла используют в парафинонагревателях, расходных баках битумных установок и для подогрева мазута перед насосами.
- масляные ванны закалки
- гидробаки
- трансформаторное масло
- масляные выключатели
- парафинонагреватели
- расходные баки битумных установок
Взрывоопасная зона: что меняется в исполнении
Для взрывоопасных зон класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 нужен тэн для масла взрывозащищенный. В таком исполнении применяют блоки с маркировкой взрывозащиты 1Ex d IIB T4 X.
Меняется клеммная часть: вместо пластикового колпака ставится взрывонепроницаемая оболочка. Обязательны датчики уровня и температуры, чтобы исключить работу без масла.
- маркировка взрывозащиты 1Ex d IIB T4 X
- взрывонепроницаемая оболочка
- датчик уровня
- датчик температуры
Подбор блока ТЭН для масла
Подбор начинается с нагреваемой среды и температуры. Для закалочной среды и масел рабочая температура обычно до 250°C, для мазута в ёмкостях хранения - не выше 90°C.
Это тэн для нагрева масла, поэтому удельная мощность ниже, чем для воды. Мощность считают по массе и времени нагрева. Для примера: нагреватель битума погружной 24 кВт закрывает типовую задачу на расходном баку битумной установки.
Присоединение выбирают по месту: фланцевый нагреватель или резьбовая пробка по ГОСТ 6357-81. Уточните погружную длину и диаметр ТЭН.
- среда и температура
- мощность, напряжение, число элементов
- присоединение: резьба или фланец
- погружная длина
- место установки
Из нашей практики
На заводе с масляной ванной закалки заменили 4 блока ТЭНБ-15 для масла по клейму на старом блоке.
Для химического предприятия в составе заказа на 296 ТЭН изготовили нержавеющий блок ТЭНБ-6 для масла.
Материалы оболочки и совместимость со средой
Для нагрева масла чаще просят сталь 10 для масла или нержавеющую сталь. По ГОСТ 13268-88 для воды и слабых растворов допустимая удельная мощность для нержавеющей и углеродистой стали - 15,0 Вт/см²; для масла ориентируйтесь на паспорт конкретного изделия.
Вязкость мазута определяет температуру подогрева: перед насосами мазут держат примерно 60-70°C. В парафине и битуме рабочая температура выше, поэтому нужен запас по мощности и плотности нагрева.
Что прислать для расчёта
Чтобы подобрать блок ТЭН для масла, пришлите параметры из списка. По ним сделаем расчёт мощности и согласуем присоединение.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭНБ-10И220-И1 к моему оборудованию?
Нужно сверить присоединение, мощность и погружную длину. Пришлите модель оборудования или фото старого блока с биркой - так точнее определить совместимость.
Из какой стали оболочка?
Для нагрева масла чаще берут сталь 10 или нержавеющую сталь. По ГОСТ 13268-88 для воды и слабых растворов допустимая удельная мощность для нержавеющей и углеродистой стали - 15,0 Вт/см²; для масла ориентируются на паспорт.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение зависит от задачи.
Как проверить старый блок?
Проверьте сопротивление изоляции и целостность оболочки, сравните мощность с маркировкой. Если есть клеймо на старом блоке, пришлите фото - по нему подбираем замену.
Что прислать для расчёта?
Что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки.
Взрывоопасная зона: что меняется в исполнении?
Для зон класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 нужна маркировка взрывозащиты 1Ex d IIB T4 X и датчики уровня и температуры. В обычном исполнении достаточно колпака или клеммной коробки.
