Характеристики
| Тип | ТЭН для прогрева масла |
|---|---|
| Длина, от | 1 м |
| Длина, до | 1,2 м |
| Мощность | 2 кВт |
2 кВт и длина до 1,2 м: что задано для этого ТЭН
В названии указаны назначение для прогрева масла, мощность 2 кВт и длина 1-1,2 м. Форма нагревателя, напряжение, материал оболочки, крепление и исполнение выводов в названии не обозначены. Эти характеристики нужно согласовать отдельно, а не считать заданными для каталожного исполнения.
Для ТЭН мощностью 2 кВт важна площадь активной оболочки, контактирующей с маслом. При изменении рабочей длины меняется нагрузка на поверхность; вязкая среда может хуже отводить тепло от оболочки, а масло может коксоваться при локальном перегреве. Поэтому длину 1-1,2 м рассматривают вместе с мощностью и свойствами масла. Активная часть нагревателя должна быть полностью погружена в рабочую среду.
- 2 кВт - указанная в названии мощность, но напряжение для этого исполнения не приведено.
- 1-1,2 м - каталожная длина; способ её измерения и форма ТЭН не уточнены.
- Масло - заданная среда; выбор оболочки и расчёт нагрузки зависят от состава и режима работы.
Как изменить исполнение на 2 кВт под масляный узел
Для этого ТЭН можно сохранить каталожные 2 кВт и длину 1-1,2 м, изменив конструктивные параметры под посадочное место и условия нагрева масла.
- Для длины 1-1,2 м можно согласовать крепление штуцером с гайкой или фланцем. Например, штуцер выполняем с резьбой М22х1,5 или G1/2; конкретный размер выбирают по месту установки.

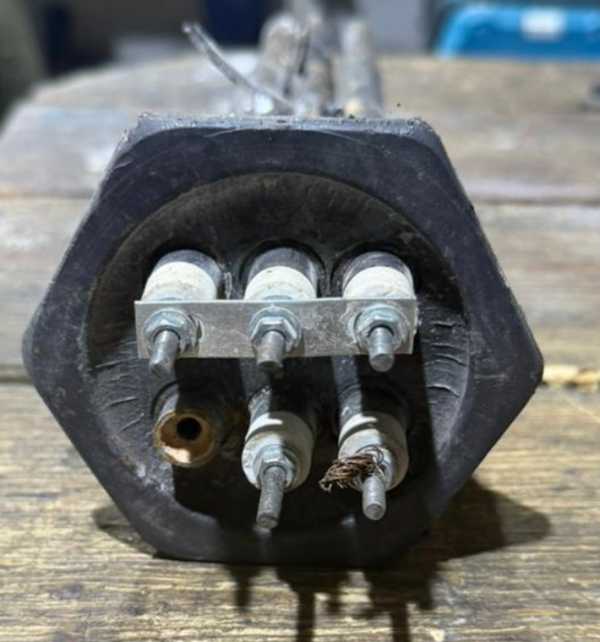

- Вместо неуказанных в каталоге выводов можно поставить контактные стержни с резьбой М4, М5 или М6 и гайками либо вывести провода в термостойкой изоляции. Выбранный вариант согласуем для подключения ТЭН мощностью 2 кВт.
- Для масляной среды оболочку этого нагревателя можно выполнить из чёрной или нержавеющей стали. Удельную нагрузку предусматривают ниже, чем для водяного режима.
- Если масляному узлу нужна другая тепловая нагрузка, по заказу делаем исполнение от 100 Вт и с напряжением 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении длины 1-1,2 м пересчитываем удельную нагрузку для масла.
- Если прямой вариант длиной 1-1,2 м не соответствует компоновке узла, доступны U-, W-, M- и Г-образные формы, кольцо, спираль, «скрепка», оребрённое исполнение или форма по эскизу. Длину и радиус гиба согласуем для выбранной конфигурации.
- В ТЭН для прогрева масла мощностью 2 кВт можно дополнительно встроить термовыключатель или термостат.
Оболочка и нагрузка: что учитывать для масла
В данных для товара нет численных расчётов альтернативной длины стержня, напряжения, мощности на той же длине или размера штуцера. Поэтому нельзя приписывать каталожному исполнению такие варианты. Для масла подтверждена возможность выбрать оболочку из чёрной или нержавеющей стали; удельную мощность назначают ниже, чем для воды.
При каталожных 2 кВт и длине 1-1,2 м материал оболочки выбирают вместе с режимом нагрева. Если меняются мощность или длина активной части, меняется и нагрузка на поверхность, поэтому её пересчитывают для масла. Замена стали сама по себе не подтверждает, что прежний тепловой режим сохранится.
В таблице ГОСТ 13268-88 для жиров и масел указан код среды Z: предельная удельная поверхностная мощность 3,0 Вт/см² и рекомендуемая углеродистая сталь оболочки. Это справочное значение для данной группы сред, а не готовый расчёт для ТЭН мощностью 2 кВт: в исходных данных нет площади его активной поверхности и характеристик конкретного масла.
Для масляных ТЭН удельную мощность дополнительно определяют с учётом температуры масла и степени его коксования. Поэтому параметры 2 кВт и 1-1,2 м сверяют с требуемой площадью нагрева, материалом оболочки и движением масла около неё. Если теплоотвод ухудшается, у поверхности нагревателя возможны локальный перегрев и отложения кокса.
ТЭН длиной 1-1,2 м в подогревателе и причины отказа
Для ТЭН мощностью 2 кВт и длиной 1-1,2 м условия теплоотвода зависят от устройства масляного узла. В справочных данных описаны разные нагревательные системы; это примеры оборудования, а не подтверждение совместимости данного каталожного исполнения.
- В судовом подогревателе топлива и масла нагревательный элемент размещают в теплообменнике топливной или масляной системы. Для такого узла описан двухступенчатый подогрев: продукт не должен нагреваться выше 130-150 °C, иначе возможно преждевременное воспламенение. Этот предел относится к описанному оборудованию, а не заявлен как рабочая температура ТЭН мощностью 2 кВт.
- У поверхности ТЭН длиной 1-1,2 м вязкое топливо или масло может локально перегреваться. При остановке циркуляции продукт способен закоксовываться. Поэтому при подборе исполнения учитывают движение среды, а не только её общий объём.
- В справочнике для прогрева бетона названы системы ТеплоСофт IceFreeK-18,5-750, ТеплоСофт IceFreeK-36-1460, ТеплоСофт IceFreeK-65-2600, Grandeks ОМК-076/3055 и Grandeks ОМК-053/2108. Это примеры оборудования с греющим кабелем, не модели масляных подогревателей и не подтверждение применимости к ним ТЭН на 2 кВт.
- Для кабельных систем в бетоне указаны механические повреждения при заливке или вибрировании, перегибы и повреждение изоляции щебнем. Эти причины относятся к кабелю в бетонном узле и не описывают отказ ТЭН для масла.
Почему водяной режим не подходит ТЭН для масла
Каталожный ТЭН мощностью 2 кВт и длиной 1-1,2 м предназначен для прогрева масла, поэтому рассчитывать его как водяной нагреватель нельзя. Вязкая среда может медленнее отводить тепло от оболочки, а локальный перегрев приводит к коксованию масла. Для жиров и масел ГОСТ 13268-88 приводит отдельный ориентир по удельной поверхностной мощности, но для конкретной среды нагрузку определяют с учётом её температуры и склонности к коксованию. Материал оболочки и нагрузку на неё подбирают совместно; рабочую часть нагревателя полностью погружают в масло.
Что уточнить для ТЭН на заказ мощностью 2 кВт
Для ТЭН на заказ с каталожными параметрами 2 кВт и 1-1,2 м уточните, как длина соотносится с формой нагревателя и местом установки. Для замены в существующем узле также нужны сведения о подключении и посадочных размерах.
Если маркировки старого нагревателя нет, передайте измерения и данные оборудования. Фото помогает уточнить форму и расположение выводов, но не подтверждает электрические параметры: мощность и напряжение следует сообщить отдельно, если они известны.
- Укажите требуемую длину в пределах каталожных 1-1,2 м, форму и диаметр трубки. Для гнутого исполнения поясните, какую длину нужно сохранить и где расположить изгиб.
- Сообщите, нужно ли оставить мощность 2 кВт, и укажите напряжение, если оно известно. Для работы в масле опишите свойства среды и условия её движения около нагревателя.
- Для крепления на ТЭН длиной 1-1,2 м укажите тип посадки и размеры узла: резьбу штуцера либо параметры фланца и межосевое расстояние, если оно предусмотрено.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для ТЭН мощностью 2 кВт сделать другую резьбу или крепление?
Да. В каталожном названии крепление не задано: для длины 1-1,2 м можно согласовать штуцер с гайкой или фланец, а резьбу подобрать к посадочному месту.
Можно ли изменить выводы у ТЭН для масла длиной 1-1,2 м?
Да. Для этого исполнения можно выбрать контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину холодной зоны согласуем отдельно.
Можно ли изменить мощность или напряжение, сохранив длину 1-1,2 м?
Да, по заказу доступны другие мощность и напряжение. При изменении мощности для масляного исполнения пересчитываем удельную нагрузку на оболочку; в каталоге указаны 2 кВт, а напряжение не задано.
Можно ли изготовить ТЭН на 2 кВт, если маркировки старого нет?
Да, сообщите длину и форму, диаметр трубки, нужные мощность и напряжение, а также размеры крепления. Для исполнения длиной 1-1,2 м укажите и условия работы в масле.
Можно ли использовать ТЭН длиной 1-1,2 м не в масле?
В названии назначение этого исполнения указано как прогрев масла. Для другой среды нужно заново подобрать материал оболочки и удельную нагрузку, а параметры масляного ТЭН мощностью 2 кВт нельзя переносить автоматически.
Подойдёт ли ТЭН мощностью 2 кВт и длиной 1-1,2 м к моему оборудованию?
Совместимость нельзя определить только по мощности и длине: в названии не заданы форма, крепление и напряжение. ТеплоСофт IceFreeK-18,5-750 и Grandeks ОМК-076/3055 относятся к кабельному прогреву бетона и не подтверждают применимость этого ТЭН к масляному узлу.
