Воздушный нагреватель

Воздушный нагреватель на базе трубчатого электронагревателя выполняет нагрев воздуха в локальных и канальных воздухонагревателях. Применяется в тепловых пушках, калориферах, промышленных конвекторах, в составе приточных установок и сушильных шкафов при температуре воздуха до 300...350 °C.

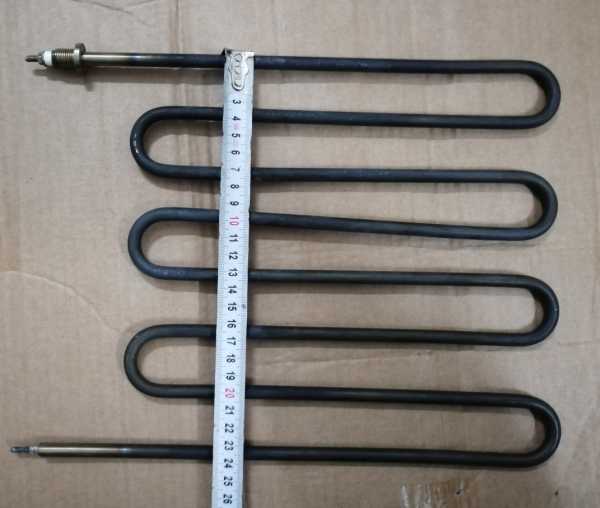

Многократно изогнутая W-образная форма с несколькими петлями дает компактное размещение большой активной длины в небольшом сечении канала или корпуса пушки. ТЭН устанавливается на стенку корпуса через резьбовой конец с гайкой и прижимной шайбой, выводы остаются в холодной зоне снаружи, что упрощает подключение и обслуживание.

Оболочка нагревателя выполнена из углеродистой или нержавеющей стали диаметром порядка 8...10 мм, насыпка из оксидов магния обеспечивает электрическую прочность и теплопередачу от нихромовой спирали к стенке трубки. Конструкция герметичная, допускает работу в потоке сухого или слабозапыленного воздуха, а также инертных газов. Концы выведены контактными стержнями под клеммные колодки или кабельные наконечники, изоляционные втулки исключают пробой на корпус.

Нагреватель подбирают по мощности, напряжению питания (обычно 220 или 380 В), длине активной части 300...350 мм и общей длине 400...450 мм, а также по допустимой поверхностной мощности в зависимости от скоростей воздуха. При необходимости изготавливаем аналогичный воздушный ТЭН по чертежу или образцу за 3 дня от 1 штуки.
