Нагревательный элемент

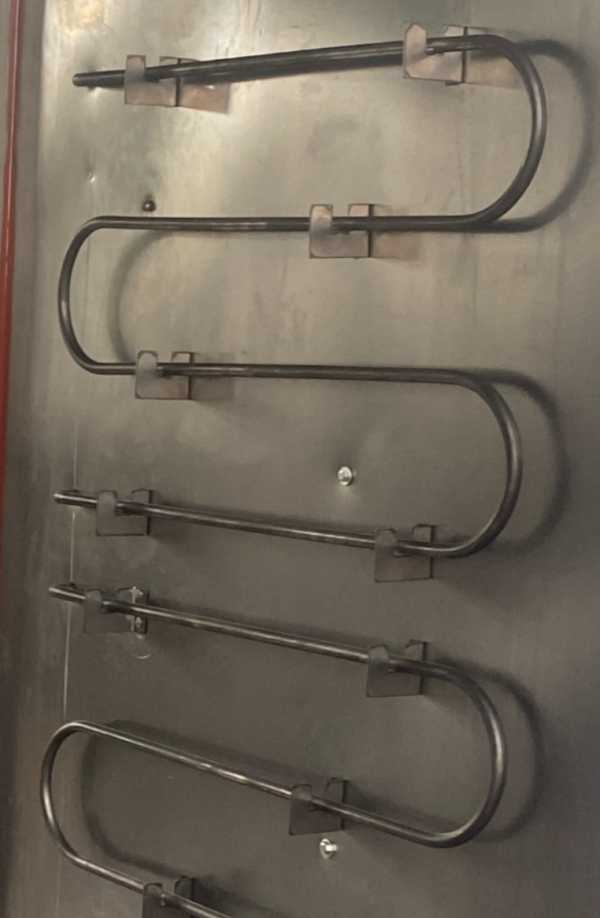

Нагревательный элемент на фото представляет собой блок U-образных трубчатых электронагревателей для воздушной среды. Узел ставится в тепловые камеры, сушильные шкафы, воздухонагреватели, приточные установки, печи малой и средней мощности, а также в кожухотрубные калориферы для нагрева воздушного потока до 250-350 °C.

ТЭНы закреплены параллельно на стенке корпуса через прижимные кронштейны, что удобно при монтаже в прямоугольные каналы и камеры. Такая компоновка используется в технологических сушках полимеров, лакокрасочных покрытий, древесины, сыпучих материалов, в печах термообработки деталей, в тепловых модулях вентиляции и рекуперации.

Оболочка каждого ТЭНа выполнена из углеродистой или нержавеющей стали внешним диаметром 8-12 мм, с радиусом гиба порядка 25-40 мм. Внутри находится никель-хромовая спираль в магнезиальной засыпке с удельной мощностью 6-12 Вт/см², что обеспечивает стабильную работу при длительном нагреве воздуха. Поверхность может быть оксидирована для повышения коррозионной стойкости и улучшения теплоотдачи.

Нагреватели, как правило, выпускаются на напряжение 220 или 380 В с суммарной мощностью блока от 3 до 15 кВт в зависимости от количества и длины элементов. Контактные выводы выведены на противоположную от зоны нагрева сторону камеры, изолированы и допускают подключение через клеммную колодку или шинный мост. Конструкция блока позволяет набирать нужную мощность и длину поля нагрева под размеры камеры и расход воздуха. Изготавливаем подобные блоки воздушных ТЭНов по чертежу или эскизу заказчика за 3 дня от 1 штуки.
