Тэн М-образный

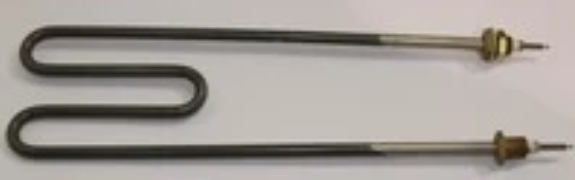

М-образный трубчатый ТЭН ставится в баки, ванны, теплообменники и воздушные каналы, где нужно компактно разместить значительную длину нагревателя в ограниченном габарите. Форма "М" дает большую площадь теплообмена при небольшой монтажной длине, поэтому такие элементы используют в бойлерах, моечных машинах, сушильных камерах, небольших печах и воздухонагревателях.

Применяется для нагрева воды, слабощелочных и слабокислых растворов, технологических жидкостей и воздуха. В водяных баках М-образный ТЭН ставят через фланец или резьбовую муфту, в воздухе монтируют на керамических изоляторах или в кассете воздухонагревателя. Форма удобна для равномерного прогрева по длине бака или канала, без "мертвых зон" по углам.

Конструкция стандартная для трубчатых нагревателей: оболочка из стали (углеродистая или нержавеющая, в зависимости от среды), внутри спираль из нихрома в магнезиальной засыпке с высокой теплопроводностью и электрической прочностью. Рабочая температура поверхности в воде обычно до 350 °C, в воздухе при соблюдении удельной мощности до 450...500 °C. Диаметр оболочки в типовых исполнениях 8...16 мм, напряжение питания 220 или 380 В, количество изломов подбирается под длину бака и требуемую мощность.

Выводы выполнены в виде контактных стержней с резьбой, гайками и прижимными шайбами, выход изолирован керамическими втулками. Это упрощает крепление и подключение, а также обеспечивает герметичность ввода. Изготавливаем М-образные ТЭНы по чертежу клиента за 3 дня от 1 штуки.
