Нагревательный элемент

Трубчатый электронагреватель W-образной формы применяется для нагрева воды, масел или воздухоносителей в компактных баках, ваннах, камерах, воздуховодах. Конструкция удобна для установки в небольшие емкости, проточные участки, тепловые блоки различного оборудования.

Используется в водонагревателях небольшого объема, лабораторных и технологических ваннах, масляных бачках, моечных и обезжиривающих установках, а также в воздухонагревателях и термокамерах с ограниченным пространством. Подходит для встройки в корпуса нестандартного оборудования, где нужен локальный нагрев рабочей зоны.

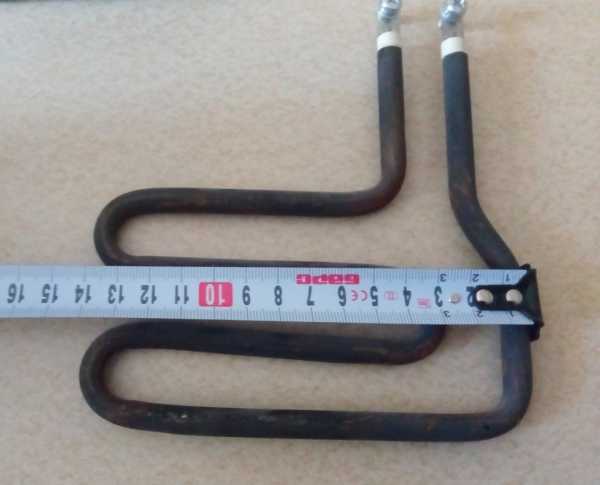

Нагреватель представляет собой металлическую трубку диаметром около 8-10 мм с никель-хромовой спиралью внутри, засыпанной прессованным магнезитом или аналогичным теплопроводным диэлектриком. W-образная геометрия увеличивает активную длину нагрева при общей длине около 200-220 мм и рабочем участке порядка 140-160 мм. Торцы загерметизированы, контактные стержни выведены на одном конце, изолированы керамическими втулками и рассчитаны под резьбовые контакты с шайбами и гайками.

Материал оболочки, как правило, углеродистая сталь, возможна работа в воде до 75-90 °C и выше в зависимости от удельной мощности и режима теплоотвода. Стандартное исполнение по напряжению 220 или 380 В, мощность подбирается по задаче, обычно 0,5-2,0 кВт для таких габаритов. Допускается установка через отверстие с прижимной планкой или отдельный крепеж.

Изготавливаем аналогичные W-образные ТЭНы по чертежу клиента за 3 дня от 1 штуки, с выбором мощности, напряжения, материала оболочки и длины нагревательной части.
