Тэн воздушный

Воздушный трубчатый ТЭН в виде блока из трех параллельных элементов применяется для нагрева воздуха и газовой среды в тепловентиляторах, калориферах, сушильных шкафах, термокамерах и других установках конвективного нагрева. Конструкция подходит для работы в составе воздухонагревателей и приточных установок, где нужен равномерный прогрев потока на площади до 0,1...0,2 м² в зависимости от длины.

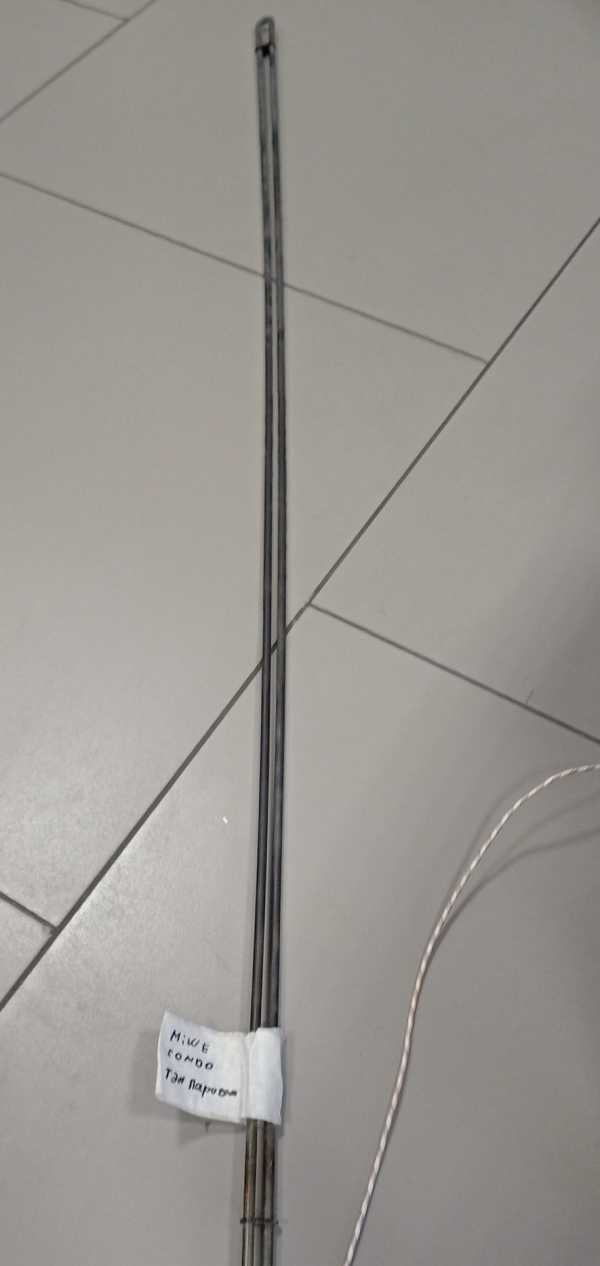

Рабочая часть собрана из трех прямых стержней одинаковой длины, жестко связанных между собой. Такое исполнение дает компактный монтажный блок с увеличенной суммарной мощностью и уменьшенной удельной нагрузкой по сравнению с одиночным ТЭНом. Элементы размещаются поперек воздушного потока, обеспечивают стабильно высокий коэффициент теплоотдачи при скоростях воздуха 2...7 м/с.

Оболочка, судя по виду, выполнена из нержавеющей стали AISI 304 или аналога. Это защищает нагреватель от коррозии при работе в влажном воздухе, в приточных вентиляционных установках, сушильных камерах с технологическими газами без агрессивных примесей. Внутри трубки расположена нихромовая спираль, засыпанная прессованным MgO с высокой теплопроводностью и электроизоляцией. Концы выведены на клеммную часть (на фото не показана) через керамические изоляторы.

Стандартные параметры воздушных ТЭНов этого типа: мощность одного элемента обычно 0,6...2,5 кВт, напряжение питания 220 или 380 В, диаметр трубки 8...13 мм, длина 300...1200 мм. Блочное исполнение удобно при замене штатных нагревателей в калориферах и самодельных сушильных установках. Изготавливаем подобные воздушные ТЭНы по чертежу клиента за 3 дня от 1 штуки, с подбором мощности и длины под конкретный воздухонагреватель.
