Патронный нагреватель

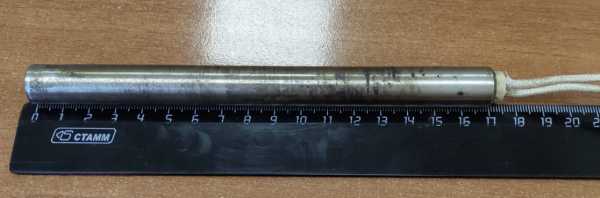

Патронный нагреватель цилиндрической формы для установки в глухие или сквозные отверстия в металлических деталях. Применяется для локального нагрева прессформ, плит термопластавтоматов, нагревательных плит, штампов, узлов термоупаковки и другого оборудования, где нужен плотный контакт по отверстиям диаметром около 10-12 мм и длиной 160-170 мм.

Ставится в стальные или алюминиевые плиты, блоки, матрицы и бойки, обеспечивает прогрев массива металла изнутри с равномерным распределением температуры по длине. Используется в литье пластмасс, упаковочных линиях, в оборудовании для розлива и герметизации, в небольших нагревательных блоках, где стандартный трубчатый ТЭН не проходит по габаритам.

Оболочка по типу изделия выполняется из нержавеющей стали или коррозионно-стойкой стали с хорошей теплопроводностью, наружная поверхность шлифуется под точный посадочный диаметр в отверстие (как правило посадка H7 с зазором 0,02-0,05 мм). Внутри оболочки нихромовая спираль, центрированная в магнезиальной засыпке с высокой теплопроводностью и диэлектрической прочностью. Это дает рабочие температуры поверхности до 450-650 °C при ресурсе в тысячах часов при условии плотной посадки и нормального отвода тепла.

Выводы выполнены гибкими проводами в термостойкой изоляции с внутренней заделкой, что снижает риск пробоя и повреждения контактов в зоне выхода из корпуса. Как правило применяется питание 220 В или 380 В, мощность подбирается по длине и диаметру нагревателя, типичная удельная нагрузка поверхности 6-12 Вт/см².

Изготавливаем патронные ТЭНы аналогичного типа по чертежу клиента за 3 дня от 1 штуки, с нужным диаметром, длиной, мощностью и типом выводов.
