Тэн воздушный

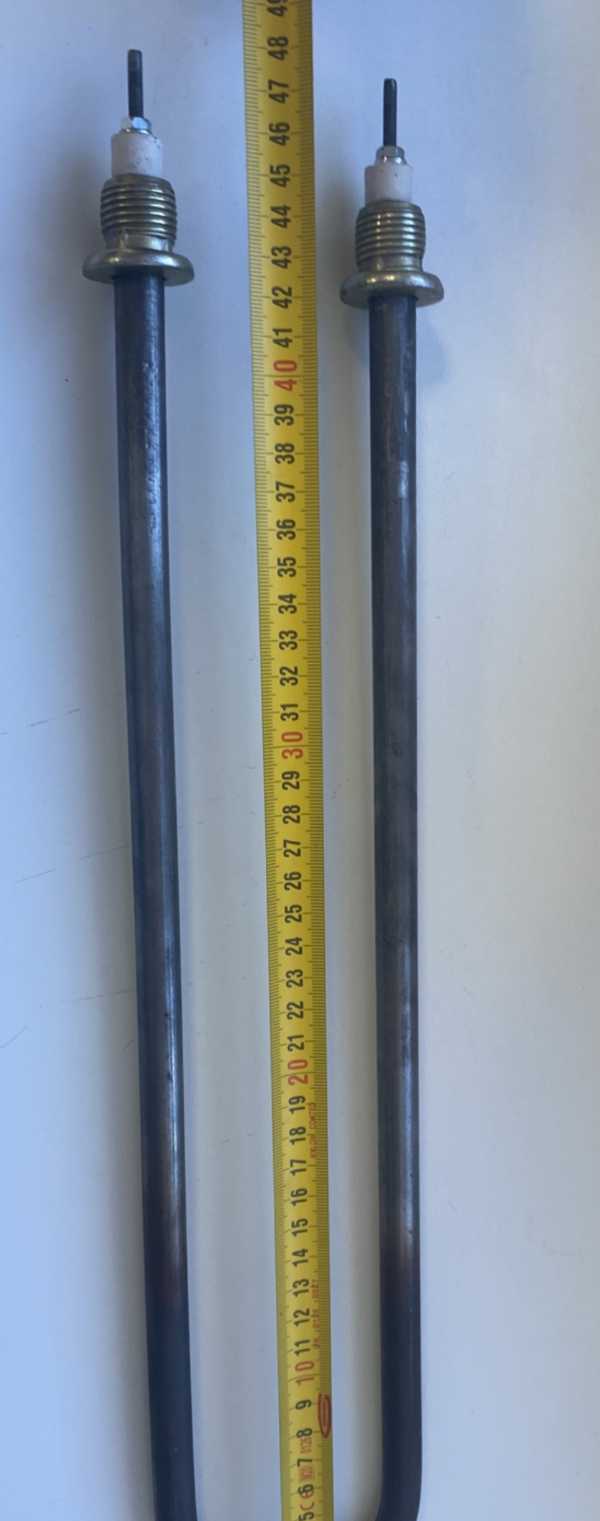

Воздушный ТЭН U-образной формы с резьбовым присоединением применяется для нагрева воздушной среды в сушильных шкафах, тепловых тоннелях, вентиляционных каналах и компактных воздухонагревателях. Ставится в кожухи, воздуховоды и камеры, где требуется локальный или проточный нагрев воздуха до 250-300 °C.

ТЭН используют в упаковочном и пищевом оборудовании, сушильных установках, в сушках для электрооборудования, небольших термокамерах, а также в самодельных и серийных тепловых агрегатах. Конструкция подходит для установки в стенку бака или корпуса через резьбовой ввод, с уплотнением шайбой и гайкой.

Оболочка трубки как правило из углеродистой стали диаметром 8-10 мм. Внутри спираль из нихрома, засыпанная прессованным магнезитом (периклаз), что даёт хороший теплоотвод и электрическую прочность. Концы залиты термостойким герметиком, сверху керамический изолятор и шпилька вывода для подключения провода. Резьбовая часть 1/2" или М22-М28 используется как мини-фланец для фиксации в стенке камеры.

Рабочее напряжение чаще 220 или 380 В, мощность подбирается по длине и условиям обдува. U-образная форма облегчает компоновку внутри корпуса и даёт равномерный прогрев с обеих ветвей. Допускается работа по воздуху как в спокойной среде, так и в мягком потоке при наличии контроля температуры.

Изготавливаем воздушные ТЭНы аналогичной конструкции по чертежу или образцу за 3 дня от 1 штуки, с подбором мощности, напряжения и длины.
