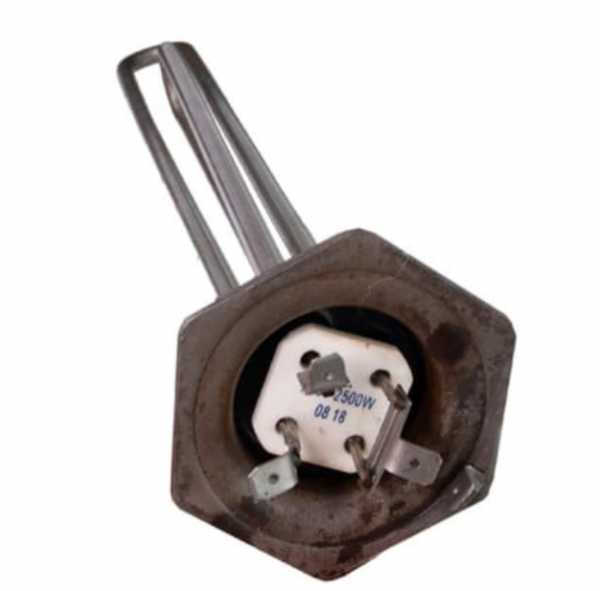

Характеристики
| Длина ТЭНа | 325 мм |
|---|---|
| Резьба фланца | 42 мм |
| Мощность | 2,5 кВт |
| Напряжение | 220 В |
Где стоит такой нагреватель
Масляный радиатор
Узел: прямой трубчатый элемент, полностью герметично залит внутри нижней секции радиатора, погружён в масло. Какой ТЭН ставят: прямой трубчатый, диаметр трубы у производителей ТЭН для такого применения в диапазоне 6,5-24 мм; мощность бытовых секционных радиаторов 1000-2200 Вт в зависимости от… Почему отказывает: нарушение герметичности секции и утечка масла из-за коррозии корпуса, перегорание спирали при снижении уровня масла из-за протечки.
Антиконденсатный обогреватель шкафа КРУ, НКУ и релейного шкафа
Узел: нагреватель на DIN-рейке или настенного крепления внутри корпуса шкафа, рядом с термостатом/гигростатом. Какой ТЭН ставят: плоский или трубчатый резистивный нагреватель в компактном корпусе, естественная конвекция или с вентилятором, напряжение 230 В, мощность 10-150 Вт (без вентилятора) и… Почему отказывает: коррозия контактов от длительной конденсации при отключённом обогреве, перегорание при отсутствии термостата-ограничителя. Модели: Rittal обогреватель распределительного шкафа.
Почему водяной ТЭН перегревается в масляном радиаторе
В масляном радиаторе прямой трубчатый элемент герметично установлен внутри нижней секции и погружён в минеральное масло. Для ТЭНа 2500 Вт, 220 В и длиной 325 мм тепло должно отводиться от оболочки в эту среду. Если поставить нагреватель, рассчитанный на воду и имеющий высокую удельную мощность, тепло может отводиться медленнее, чем выделяется. Поверхность перегревается, масло у оболочки коксуется, образуется нагар. Слой отложений ещё сильнее затрудняет теплоотвод и повышает риск прогара ТЭН.
Для жиров и масел в ваннах ГОСТ 13268-88 обозначает среду кодом Z и указывает предельную удельную поверхностную мощность 3,0 Вт/см²; рекомендуемый материал оболочки - углеродистая сталь. Это данные для расчёта, а не описание материала данного товара: в названии указаны только мощность, напряжение, длина и резьба фланца. Для вязкой или жирной среды активная часть нагревателя должна быть полностью погружена. Если из-за течи уровень масла снижается, часть оболочки может оказаться вне рабочей среды и перегреться.
На масляном радиаторе могут выйти из строя не только нагревательный элемент, но и секция или соединение, из-за которого уходит масло. Перед заменой ТЭНа 2500 Вт, 220 В проверяют состояние корпуса и герметичность узла. Среди примеров оборудования, описанных в справочнике, есть Hyundai H-HO-3-11, Eurolux ОМПТ-EU-12Н, Polaris CR 0612B и Ballu BOH/EX-09. Это модели масляных радиаторов, а не подтверждение совместимости с данным исполнением.
- Течь масла может снизить уровень теплоносителя и нарушить полное погружение нагревателя.
- Нагар на оболочке ухудшает теплоотвод, поэтому локальный перегрев усиливается.
- Коррозия корпуса секции может нарушить герметичность радиатора; это возможная причина отказа оборудования, а не заявленный дефект данного ТЭНа.
Как заменить нагреватель в радиаторе
Перед заменой сравните параметры старого элемента с исполнением 2500 Вт, 220 В, длиной 325 мм и резьбой фланца 42 мм. Если устройство или крепление отличаются, сначала уточните подбор.
- Переведите радиатор в отключённое состояние и дождитесь, пока корпус и масло остынут; не начинайте работу с горячим оборудованием.
- Зафиксируйте маркировку старого ТЭНа, если она сохранилась, и сфотографируйте его положение и крепление до снятия.
- Сверьте длину 325 мм, мощность 2500 Вт, напряжение 220 В и резьбу фланца 42 мм с параметрами заменяемого элемента.
- Осмотрите доступные участки корпуса и соединения на признаки утечки масла или повреждения. При нарушенной герметичности одной заменой ТЭНа проблему не устранить.
- Установите согласованный нагреватель с учётом конструкции радиатора и проверьте, что активная часть находится в масле.
- Перед включением убедитесь, что узел собран и герметичен; если безопасно выполнить замену самостоятельно нельзя, поручите её специалисту.
Каким сделать ТЭН на заказ
Исходные параметры этого исполнения - 2500 Вт, 220 В, длина 325 мм и резьба фланца 42 мм. По заказу можно изменить отдельные конструктивные параметры, согласовав их с условиями работы в масле.
- Сейчас указана резьба фланца 42 мм → можем заменить крепление на штуцер с гайкой, например с резьбой М14х1,5, М16х1,5, М18х1,5 или трубной G1/2; также можем выполнить другой размер из доступных исполнений.
- Для исполнения 2500 Вт, 220 В, длиной 325 мм тип выводов не указан → по заказу можем сделать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции.
- Материал оболочки для исполнения длиной 325 мм в названии не задан → для работы в масле можем выполнить оболочку из чёрной или нержавеющей стали. Удельную нагрузку варианта 2500 Вт рассчитываем именно для масляной среды, поскольку её теплоотвод отличается от водяного.
- Сейчас мощность составляет 2500 Вт при 220 В → можно заказать другое сочетание мощности и напряжения. Для 1,2 кВт при 220 В расчётный ток - 5,5 А, нагрузка на оболочку при той же длине меняется в 0,48 раза; для 3,8 кВт при 220 В ток - 17,3 А, нагрузка меняется в 1,52 раза. Длину проверяют под конкретную среду.
- Для варианта 2,5 кВт при 380 В расчётный ток равен 6,6 А, сопротивление спирали - 57,8 Ом. При сохранении размеров спираль пересчитывают; это отдельный вариант, а не параметры данного исполнения на 220 В.
- Форма, кроме длины 325 мм, в названии не указана → по заказу доступны прямое, U-, W-, M-образное и другие предусмотренные исполнения, а также встроенный термовыключатель или термостат.
Для каких процессов используют подобные ТЭН
Подобные трубчатые ТЭН применяют в масляных радиаторах: элемент находится в нижней секции и передаёт тепло минеральному маслу внутри герметичного корпуса. У исполнения 2500 Вт, 220 В, длиной 325 мм с фланцем 42 мм при подборе проверяют крепление и условия теплоотвода. Мощность и размеры радиаторов из справочных данных относятся к оборудованию, а не к этому товару.
Такой тип нагревателя ставят в путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов, где разогревают нефть, мазут и другие вязкие продукты. В маслоочистительных и вакуумных установках подобные трубчатые электронагреватели подогревают трансформаторное или турбинное масло перед сушкой и фильтрацией. Битумоплавильные установки и битумоварочные котлы используют для разогрева битума и мастик; темперирующие машины - для работы с расплавленным шоколадом перед формовкой. В электрических воскотопках нагреватель применяют при перетопке воскового сырья. Для каждой среды отдельно оценивают теплопередачу и нагрузку на оболочку, поэтому параметры 2500 Вт, 220 В и 325 мм нельзя автоматически переносить на другое оборудование.
Что прислать для подбора
Чтобы сопоставить ваш радиатор с исполнением 2500 Вт, 220 В, длиной 325 мм и резьбой фланца 42 мм, приложите данные старого нагревателя и крепления.
- Модель оборудования или фото шильдика.
- Фото старого ТЭНа и его маркировку, если она читается.
- Форму и длину нагревателя, диаметр трубки.
- Требуемые мощность и напряжение.
- Тип крепления и размер резьбы, включая фланец.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Мощность 1,2 кВт на 220 В | ток 5,5 А; при той же длине нагрузка на оболочку изменится в 0,48 раза, длину проверяем под среду |
| Оболочка для масла | чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
| Мощность 3,8 кВт на 220 В | ток 17,3 А; при той же длине нагрузка на оболочку изменится в 1,52 раза, длину проверяем под среду |
| 2,5 кВт на 380 В вместо 220 В | ток 6,6 А, сопротивление спирали 57,8 Ом; спираль пересчитываем, размеры остаются |
Вопросы
Можно ли сделать ТЭН 2500 Вт с другой резьбой или креплением?
Да. Вместо резьбы фланца 42 мм можно согласовать штуцер с гайкой, например с резьбой М14х1,5 или G1/2, либо другой вариант фланцевого крепления. Для подбора нужны параметры узла на вашем оборудовании.
Можно ли изменить выводы или длину контактного стержня?
Да, для ТЭНа длиной 325 мм можно выбрать контактный стержень с резьбой М4, М5 или М6 либо проводные выводы в термостойкой изоляции. Требуемое исполнение укажите при заказе.
Можно ли изменить мощность или напряжение, оставив длину 325 мм?
Можно, но при другой мощности изменится нагрузка на оболочку. Например, варианты 1,2 кВт и 3,8 кВт при 220 В дают токи 5,5 А и 17,3 А соответственно; расчёт мощности для масла выполняют с учётом среды.
Можно ли повторить ТЭН по образцу, если маркировки нет?
Да, для подбора исполнения вместо маркировки предоставьте фото и измерения старого элемента, включая длину, форму и крепление. Сверить нужно и электрические параметры с вариантом 2500 Вт, 220 В.
Можно ли использовать исполнение 2500 Вт, 220 В в другой среде?
Без проверки теплоотвода переносить ТЭН длиной 325 мм из масла в другую среду не следует. Допустимую удельную нагрузку определяют для конкретных условий работы.
Подойдёт ли этот ТЭН к моей модели масляного радиатора?
В справочнике приведены, например, Hyundai H-HO-3-11, Eurolux ОМПТ-EU-12Н, Polaris CR 0612B и Ballu BOH/EX-09, но совместимость с ними не заявлена. Сопоставьте с вашим оборудованием мощность 2500 Вт, напряжение 220 В, длину 325 мм и резьбу фланца 42 мм.
Расчёт по мощности и напряжению
| Расчётный ток | 11,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 19,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
