ТЭН 365С16/3,0К380

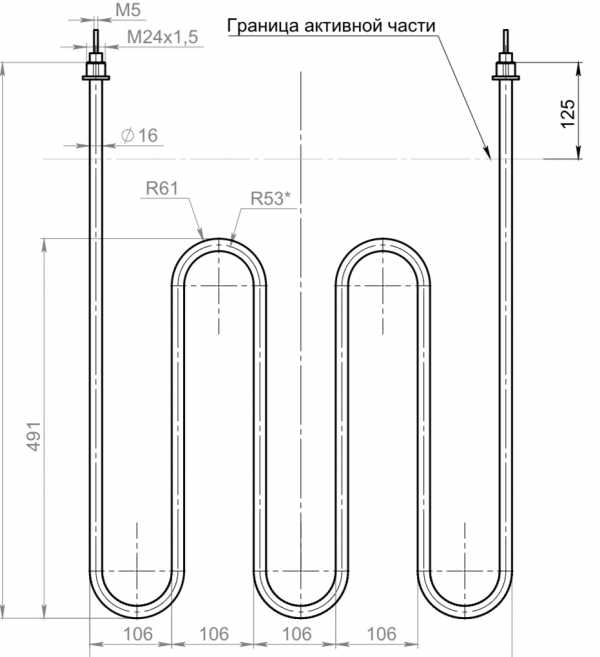

ТЭН 365С16/3,0К380, трубчатый электронагреватель W-образной формы с диаметром трубки 16 мм и подключением на 380 В. Мощность 3,0 кВт, активная часть по чертежу около 491 мм, шаг между осями изгибов порядка 106 мм. Исполнение с резьбовой заделкой М24x1,5, под прижим через гайку.

Такие ТЭНы ставят в водяные баки, емкости под технологическую воду, теплообменные узлы, сушильные и калориферные установки, где нужна компактная укладка нагревателя при большой площади теплоотдачи. W-образная геометрия дает плотную компоновку в ограниченном объеме и подходит для нагрева жидкости или воздуха в закрытых корпусах.

По типу это стандартный трубчатый нагреватель с несколькими U-образными изгибами. Оболочку обычно делают из нержавеющей стали или другой коррозионно стойкой трубы, внутри находится нихромовая спираль в магнезиальной засыпке. Такая конструкция держит рабочие температуры и обеспечивает стабильную теплоотдачу при подключении к трехфазной сети 380 В.

Резьбовая заделка М24x1,5 упрощает монтаж в корпус оборудования, без отдельного фланца. Контактные стержни выведены сверху, крепление выполняется через гайки. ТЭН этого типа используют там, где важны точные размеры, повторяемость посадки и возможность замены по чертежу.
