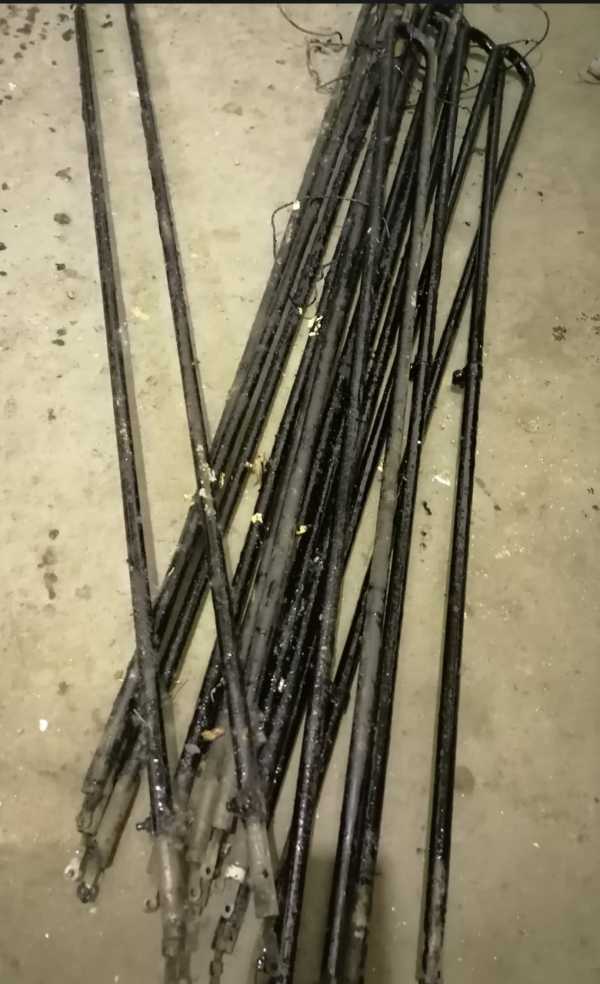

Тэн 280C 16/3,5Z220 (рабочая среда мазут)

Характеристики

Маркировка по частям

Как параметры маркировки связаны с нагревом мазута

Маркировка 280C 16/3,5Z220 описывает конкретный нагреватель: развёрнутая длина составляет 2800 мм, диаметр оболочки - 16 мм, мощность - 3,5 кВт, напряжение - 220 В. Код Z обозначает жиры и масла, а название карточки уточняет рабочую среду - мазут. Эти параметры вместе определяют активную длину и нагрузку на поверхность оболочки.

• После вычета двух холодных зон из общей длины 2800 мм остаётся 2600 мм активной части. Для расчёта нагрузки используется именно эта длина.
• При мощности 3,5 кВт удельная поверхностная мощность по активной части равна 2,68 Вт/см². По ГОСТ 13268-88 для этой среды установлен предел 3 Вт/см²; расчёт оставляет запас 11%.
• Для исполнения 280C 16/3,5Z220 расчётные электрические параметры составляют 15,9 А и 13,8 Ом в рабочем режиме. Это значения для указанной мощности 3,5 кВт и напряжения 220 В.
• Для оболочки диаметром 16 мм расчёт по ГОСТ 13268-88 указывает на углеродистую сталь как рекомендуемый материал для этой среды. По заказу для исполнения под масло можно выбрать чёрную или нержавеющую сталь.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры ТЭН 2800 мм можно изменить

Исходная конфигурация - 2800 мм по развёрнутой длине, оболочка 16 мм, мощность 3,5 кВт, напряжение 220 В и контактный стержень 100 мм. ТЭН на заказ можно изменить по креплению, выводу, материалу или электрическим параметрам; пересчёт нагрузки нужен при изменении мощности и активной длины.

• В маркировке 280C 16/3,5Z220 способ крепления не обозначен. Для длины 2800 мм можно согласовать штуцер с гайкой или фланец; среди размеров резьбы для этого исполнения доступны М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
• У исходного ТЭН стержень в заделке длиной 100 мм, код C. Вместо него для этой конфигурации можно задать 40 мм (A), 65 мм (B), 125 мм (D), 160 мм (E), 250 мм (F), 400 мм (G) или 630 мм (H); контактное окончание выполняется под резьбу М4, М5 или М6 с гайками и шайбами либо проводом в термостойкой изоляции.
• Материал оболочки маркировка не задаёт. Для нагревателя мазута по заказу выбирают чёрную или нержавеющую сталь; при подборе учитывают расчётную нагрузку 2,68 Вт/см² для исходных 3,5 кВт и активной длины 2600 мм.
• В базовом исполнении указаны 3,5 кВт и 220 В. Для этого ТЭН можно задать мощность от 100 Вт и одно из доступных напряжений: 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если оставить оболочку 16 мм и длину 2800 мм, новую мощность проверяют по нагрузке для мазута.
• Для нагревателя с развёрнутой длиной 2800 мм можно согласовать прямую форму, U, W, M, Г-образное исполнение, скрепку, кольцо, спираль, оребрение или геометрию по эскизу. При изменении формы сохраняют согласованную длину и проверяют положение активной части относительно рабочей среды.
• Для ТЭН 280C 16/3,5Z220 дополнительно можно предусмотреть встроенный термовыключатель или термостат.

Как варианты мощности меняют расчёт для масла

При длине ТЭН 280C 16/3,5Z220 вариант на 2,6 кВт даёт удельную нагрузку 1,99 Вт/см². Это значение ниже предела 3 Вт/см² по ГОСТ 13268-88 для указанной среды. Если на той же длине поднять мощность до 4,4 кВт, нагрузка достигнет 3,37 Вт/см² и превысит предел; в таком исполнении требуется большая длина или другая среда.

Изменение контактного стержня меняет активную длину даже при сохранении общей развёрнутой длины 2800 мм. Со стержнем 65 мм (код B) активная часть составляет 2670 мм, а расчётная нагрузка для 3,5 кВт - 2,61 Вт/см². Со стержнем 125 мм (код D) активная часть равна 2550 мм, нагрузка - 2,73 Вт/см². Поэтому исходные 2,68 Вт/см² относятся к стержню 100 мм (код C), а не автоматически ко всем вариантам.

Если заменить 220 В на 380 В при сохранении мощности 3,5 кВт и размеров ТЭН, расчётный ток составит 9,2 А, сопротивление спирали - 41,3 Ом. Для такого заказа меняются электрические параметры спирали, а развёрнутая длина остаётся 2800 мм.

Где применяют подобные нагреватели для вязких сред

Подобные трубчатые ТЭН применяют в маслоочистительных и вакуумных установках СОМ, УВМ и УВФ. Ими подогревают трансформаторное и турбинное масло перед вакуумной сушкой и фильтрацией: снижение вязкости помогает удалять влагу и газы. Маркировка 280C 16/3,5Z220 относится к жирам и маслам, но соответствие конкретной установки проверяют по её посадочным размерам и параметрам старого нагревателя.

Подобные нагреватели используют в путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов, где нужно снизить вязкость нефти или мазута. Трубчатые ТЭН также применяют в воскотопках для перетопки воскового сырья, в парафиновых ваннах, во фритюрницах и масляных радиаторах. Условия и среда в этих устройствах различаются, поэтому параметры ТЭН длиной 2800 мм, диаметром 16 мм, мощностью 3,5 кВт и напряжением 220 В нужно сопоставлять с конкретной установкой.

Почему для ТЭН 3,5 кВт важна нагрузка на оболочку

Для ТЭН 280C 16/3,5Z220 расчёт учитывает 2600 мм активной длины и даёт нагрузку 2,68 Вт/см² при пределе 3 Вт/см² для жиров и масел по ГОСТ 13268-88. При работе в вязкой среде активная часть должна быть полностью погружена: оболочка на границе мазута и воздуха может перегреваться. Если изменить мощность или длину стержня, изменится и активная длина, поэтому расчёт исходной конфигурации нельзя без проверки переносить на изменённое исполнение. Например, вариант 4,4 кВт при той же длине уже даёт 3,37 Вт/см².

Какие данные нужны для заказа этой маркировки

Чтобы изготовить исполнение с параметрами 280C 16/3,5Z220 или рассчитать изменения для мазута, укажите данные, влияющие на геометрию, подключение и нагрузку.

• Маркировку старого ТЭН, если она сохранилась: для исходной конфигурации это 280C 16/3,5Z220.
• Развёрнутую длину, диаметр оболочки и форму после гибки; исходные параметры - 2800 мм и 16 мм.
• Мощность и напряжение: базово 3,5 кВт и 220 В.
• Рабочую среду и крепление: тип штуцера или фланца, резьбу и межосевое расстояние.
• Требуемую длину стержня и фото старого нагревателя либо модель оборудования; в исходном исполнении стержень составляет 100 мм, код C.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
