ТЭН 3 кВт для агрессивных сред

Характеристики

Что означают 3 кВт и назначение для агрессивных сред

Для этого ТЭН каталожное название задаёт мощность 3 кВт и применение для агрессивных сред. Этих сведений недостаточно, чтобы считать определёнными напряжение, размеры, форму, материал оболочки или крепление. Перед заменой либо заказом нужно согласовать отсутствующие параметры отдельно.

Мощность связана с активной поверхностью нагревателя: при одной и той же мощности площадь оболочки влияет на удельную поверхностную нагрузку и передачу тепла рабочей жидкости. Поэтому для ТЭН 3 кВт нельзя оценить работу в масле только по цифре в названии. Нужны геометрия активной части и сведения об условиях погружения.

Такой трубчатый электронагреватель проектируют с учётом одновременно двух условий: химической совместимости оболочки и теплоотдачи в конкретную среду. Формулировка «для агрессивных сред» не называет состав жидкости и не подтверждает совместимость с любой кислотой, щёлочью или электролитом.

• 3 кВт - указанная мощность товара. Напряжение в названии не приведено, поэтому его необходимо задать отдельно.
• Материал оболочки для этого исполнения в названии не указан. Его выбирают по фактической рабочей среде, а не по общему обозначению назначения.
• По ГОСТ 13268-88 код среды Z означает жиры и масла в ваннах; предельная удельная поверхностная мощность для них составляет 3,0 Вт/см². Чтобы сопоставить с этим пределом ТЭН 3 кВт, нужно знать площадь его активной поверхности.
• В вязкой или жирной среде активная часть должна быть полностью погружена. При контакте участка оболочки одновременно с воздухом и жиром этот участок может перегреваться.

Как задать исполнение ТЭН мощностью 3 кВт

Для ТЭН 3 кВт можно отдельно согласовать подключение, оболочку и геометрию. Каждый выбор зависит от условий установки: например, материал определяет совместимость со средой, а форма и расположение активной части влияют на её погружение. Если меняется мощность при сохранении размеров, удельную нагрузку на оболочку пересчитывают под рабочую среду.

• Вместо неуказанного в каталоге крепления для ТЭН 3 кВт можно предусмотреть штуцер с гайкой или фланец. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; нужный вариант определяется ответной частью узла.
• Материал оболочки для применения в агрессивной среде выбирают по её составу. Варианты исполнения: чёрная сталь, нержавеющая сталь, жаропрочная сталь, медь или титан. Наличие в названии слов «для агрессивных сред» не означает, что один материал подходит для всех составов.
• Для подключения исполнения 3 кВт можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывод проводом в термостойкой изоляции. Длину холодной зоны согласуют с условиями подключения конкретного нагревателя.

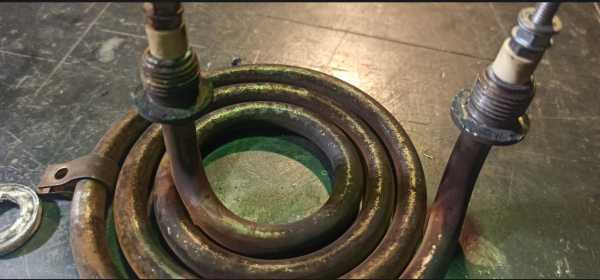

• Вместо неуказанной в названии формы для ТЭН 3 кВт можно задать прямое, U-, W-, M- или Г-образное исполнение, форму скрепки, кольца, спирали либо оребрённый вариант. Геометрию привязывают к месту установки и требуемому погружению активной части.
• Если в узле нужен контроль или ограничение нагрева, в заказное исполнение ТЭН 3 кВт можно включить встроенный термовыключатель или термостат. Их наличие в базовом названии не заявлено.

Почему ТЭН 3 кВт перегревается в масле

Для работы ТЭН для масла важно не только значение мощности 3 кВт, но и площадь нагрева. По ГОСТ 13268-88 для жиров и масел в ваннах установлен код Z и предел удельной поверхностной мощности 3,0 Вт/см². Без сведений об активной поверхности конкретного исполнения нельзя определить, укладывается ли оно в этот предел.

Уровень вязкой жидкости должен закрывать активную часть нагревателя полностью. Если уровень падает и часть оболочки оказывается на границе воздуха и жира, теплоотдача на этом участке меняется, и оболочка может перегреться. При подогреве мазута поэтому учитывают положение ТЭН 3 кВт относительно рабочего уровня, а также геометрию ванны и самого нагревателя.

Если ТЭН используют не в масле, а в другой агрессивной среде, требования к материалу оболочки будут зависеть от её состава. Для щёлочи, электролита и концентрированной кислоты нельзя автоматически выбирать одно и то же исполнение. Причину прогара ТЭН также нельзя установить только по номинальным 3 кВт: нужно учитывать среду, степень погружения и площадь активной части.

Что сообщить для заказа ТЭН 3 кВт

Чтобы согласовать исполнение мощностью 3 кВт, подготовьте данные о месте установки, электрическом подключении и рабочей среде. Особенно важно указать, какие параметры нужно сохранить и где возможны изменения.

• Укажите, нужна ли мощность 3 кВт, и задайте требуемое напряжение: в названии товара оно не приведено.
• Опишите рабочую среду. Для масла или жира сообщите рабочий уровень жидкости и условия погружения активной части; для агрессивной химии укажите состав, важный для выбора оболочки.
• Передайте габариты, которые ограничивают установку ТЭН 3 кВт: длину активной части, диаметр трубки и требуемую форму.
• Опишите узел крепления: нужен ли штуцер с гайкой или фланец, какая резьба или какие размеры фланца предусмотрены.
• Уточните тип электрических выводов и параметры подключения, включая требуемое исполнение контактного стержня или провода.
• Приложите фото места монтажа либо оборудования, чтобы можно было сопоставить его с выбранными параметрами ТЭН 3 кВт.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
