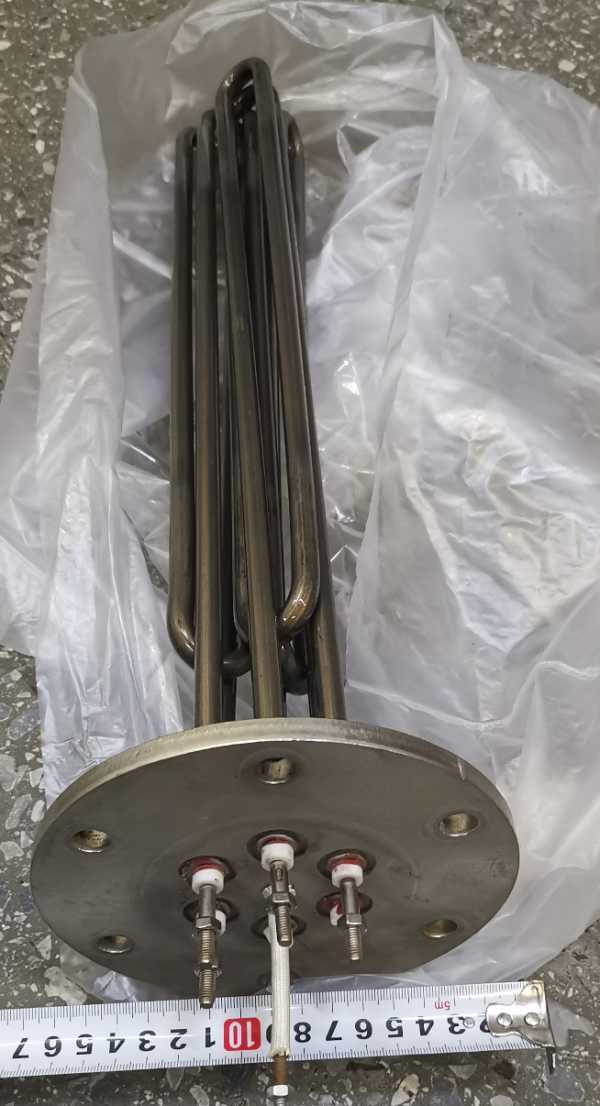

Характеристики
| Тип | фланцевый ТЭН |
|---|---|
| Среда | масляная |
| Мощность | 7,5 кВт |
| Напряжение | 380 В |
7500 Вт и 380 В: что показывают параметры
У этого ТЭНа для масляной среды указаны фланцевое крепление, мощность 7500 Вт и напряжение 380 В. Расчётные электрические параметры помогают сверить режим питания, а нагрузку на оболочку для масла нужно оценивать отдельно.
- 7500 Вт - мощность этого ТЭН.
- 380 В - указанное напряжение.
- Расчётный ток составляет 19,7 А.
- Расчётное сопротивление в рабочем режиме составляет 19,3 Ом.
- Для масляной среды удельную мощность выбирают с учётом температуры масла и степени его коксования; точное значение без размеров элемента не определить.
Расчёт по мощности и напряжению
| Расчётный ток | 19,7 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 19,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что можно изменить в исполнении 7500 Вт, 380 В
Сейчас это фланцевый ТЭН мощностью 7500 Вт и напряжением 380 В для масла. По заказу меняем исполнение по старому нагревателю, маркировке или эскизу, отдельно учитывая условия работы в масляной среде.
- Сейчас крепление фланцевое, размеры фланца не указаны → можем изготовить фланец или штуцер с гайкой. Резьбу выбираем из доступных исполнений: метрическую либо трубную, размер снимаем со старого ТЭН.
- Сейчас тип выводов не указан → можем сделать контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны берём по старому нагревателю.
- Сейчас материал оболочки не указан → для масла можем выполнить оболочку из чёрной или нержавеющей стали; удельную мощность рассчитываем ниже, чем для воды.
- Сейчас мощность 7500 Вт, напряжение 380 В → по заказу доступны мощность от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При тех же размерах изменение мощности меняет удельную нагрузку на оболочку, поэтому пересчитываем её под среду.
- Сейчас форма и длина не указаны → можем изготовить прямой, U-, W-, M- или Г-образный элемент, «скрепку», кольцо, спиральное или оребрённое исполнение, а также по эскизу. Длину, радиус гиба и межосевое расстояние задаём по образцу или чертежу.
- Сейчас дополнительные устройства не указаны → по заказу можем встроить термовыключатель или термостат.
Масляные радиаторы и узел установки ТЭН
В масляном радиаторе трубчатый электронагреватель находится внутри нижней секции герметичного корпуса и погружён в минеральное масло. Мощность 7500 Вт и напряжение 380 В у этой карточки не означают совместимость с конкретной моделью: для подбора сверяют размеры и маркировку старого ТЭН.
Для этого ТЭН совместимость с конкретной моделью масляного радиатора по одному названию не определить; подбор делают по размерам и маркировке старого элемента.
- Hyundai H-HO-3-11: ТЭН расположен в нижней секции маслонаполненного корпуса.
- Ballu BOH/EX-09: нагревательный элемент погружён в масло внутри радиатора.
- Timberk TOR 21.1005 SLX: ТЭН находится в нижней секции корпуса.
Почему водяной ТЭН может перегореть в масле
У этого ТЭН мощность 7500 Вт, но одной мощности недостаточно, чтобы оценить работу оболочки в масле. Для масла удельную нагрузку делают ниже, чем для воды, и подбирают с учётом температуры и степени коксования среды.
Если перенести в масло водяной элемент без пересчёта нагрузки, оболочка может перегреваться, а масло - коксоваться. Поэтому при изготовлении ТЭН на заказ мощность и размеры рассматривают вместе, а не подбирают только по напряжению 380 В.
Для подогрева мазута или циркуляционного подогрева также важно учитывать конкретную масляную среду. Материал оболочки и её нагрузку согласуют с условиями эксплуатации.
Что сверить для замены ТЭН 7500 Вт, 380 В
Для изготовления фланцевого ТЭН на замену сравните параметры старого элемента с мощностью 7500 Вт и напряжением 380 В из этой карточки, а все отличия укажите отдельно.
- Маркировка старого ТЭН или фото элемента.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Размер и межосевое расстояние фланца или параметры штуцера с резьбой.
- Тип выводов и длина холодной зоны.
- Мощность, напряжение и рабочая масляная среда.
Вопросы
Можно ли сделать такой же ТЭН с другой резьбой штуцера или другим креплением?
Да. Вместо указанного в карточке фланцевого крепления можно заказать фланец нужного исполнения или штуцер с гайкой; размер снимают со старого ТЭН.
Можно ли изменить выводы или длину контактного стержня?
Да. По заказу доступны контактные стержни с резьбой М4, М5 или М6 либо выводы проводом в термостойкой изоляции. Длину холодной зоны задают по старому элементу.
Можно ли сделать другую мощность или напряжение при тех же размерах?
Да, доступна мощность от 100 Вт и несколько вариантов напряжения. Для масляной среды при изменении мощности пересчитывают удельную нагрузку на оболочку.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для изготовления можно использовать образец или эскиз. Понадобятся длина, форма и диаметр трубки, параметры крепления и выводов, а также требуемые мощность и напряжение.
Можно ли поставить этот ТЭН в другую среду?
Не следует считать исполнение для масляной среды подходящим для другой среды без пересчёта. Укажите среду и режим работы, чтобы согласовать оболочку и удельную нагрузку.
Подойдёт ли ТЭН к моему масляному радиатору?
По одной мощности 7500 Вт и напряжению 380 В совместимость не определить. Такие ТЭН встречаются, например, в Polaris CR 0612B и Ballu BOH/EX-11, но замену подбирают по размерам и маркировке старого элемента.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
