Характеристики
| Изделие | Блок из трех ТЭНов |
|---|---|
| Назначение | Обогрев гидравлического масла |
| Количество ТЭНов | 3 |
| Нагреваемая среда | Гидравлическое масло |
Где применяется и в каком оборудовании

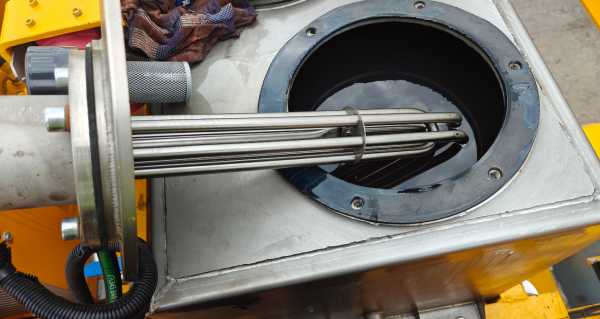

Блок из трех ТЭНов для обогрева гидравлического масла ставят в гидравлические станции, масляные ванны, термомасляные котлы, парафинонагреватели, мазутные хозяйства.
Блоки применяют для подогрева термомасла в термомасляных котлах и расходных баках битумных установок.
В битумных установках рабочая температура битума марок БНД 40/60 и БНД 60/90 - 140-160°C, с ПАВ - 120-130°C, для литых асфальтобетонных смесей - 170-190°C.
Мазут М100 перед перекачкой подогревают до 60-70°C, в ёмкостях хранения - не выше 90°C.
- расходный бак битумной установки
- теплоноситель термомасляный котёл
- масляный выключатель
- маслонаполненный трансформатор
- парафинонагреватель
Подбор блока ТЭН для масла
При подборе тэн для нагрева масла главный параметр - удельная мощность на поверхности ТЭН. Для минерального масла безопасно: маловязкое движущееся масло - 0,6-1,2 Вт/см², вязкое или медленно текущее - 0,2-0,6 Вт/см².
Если удельная мощность завышена, начинается коксование масла и полимеризация масла на тэне. Известен случай выхода нагревателя из строя за месяц именно из-за превышения удельной нагрузки.
Для сравнения: по ГОСТ 13268-88 для воды допустимо 15,0 Вт/см² для нержавеющей и углеродистой стали, 9,0 Вт/см² для меди/латуни. По маслу ГОСТ отсылает к паспорту изделия.
Блок тэн для масла может быть фланцевым нагревателем с присоединением под резьбу или фланец. Учитывайте вязкость, температуру и наличие естественной конвекции в вязкой среде.
Взрывоопасная зона: что меняется в исполнении
Взрывозащищённый блок тэн для масла - это БЭВ: мощность 4/5/8,4/10/15/25/50 кВт, напряжение 220/380 В, маркировка взрывозащиты 1Ex d IIB T4 X по ГОСТ 31610.0-2012 / ГОСТ IEC 60079-0-2011.
Такой блок применим в зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011. Обязательны датчики уровня и температуры.
В обычном исполнении достаточно гильзы под датчик и термостата; во взрывоопасной зоне требования к оболочке и датчикам ужесточаются.
Из нашей практики
Асфальтобетонный завод, ёмкость битума 50 м³. Потребовалось 14 блоков по 6,0 кВт, в каждом три U-образных элемента по 2 кВт, присоединение 2½" (Ду65), трубка Ø13 мм AISI 304, плечо 1000 мм.
Завод с масляной ванной. Заменили 4 блока ТЭНБ-15 для масла по клейму на старом блоке.
Конструкция, материалы, ремонт
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задача заказчика.
В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
По паспортам производителей в обозначении блоков «Ч» - оболочка из углеродистой стали 08КП, «НЧ» - из нержавеющей стали 08Х18Н10Т. Рабочее давление по паспорту: для стали 08КП - 4,5 атм, для нержавейки - 6 атм. Для вашего блока материал и давление уточняем отдельно.
Датчик терморегулятора - медный баллон на капиллярной трубке, вставляется в гильзу до упора. Капиллярную трубку нельзя лишний раз перегибать.
Условия хранения: закрытые помещения, 0...+40°C, влажность до 80% при +25°C.
Что прислать для расчёта
Для расчёта блока тэн для гидравлического масла пришлите эти параметры.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: жиры и масла по ГОСТ 13268-88: до 3,0 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли блок ТЭН к моему оборудованию?
Для ответа нужны параметры: мощность, напряжение, число элементов, присоединение, погружная длина. Если есть старый блок или бирка - пришлите фото. По этим данным подберём исполнение.
Из какой стали оболочка?
По паспортам производителей блоков обозначение «Ч» - углеродистая сталь 08КП, «НЧ» - нержавеющая сталь 08Х18Н10Т, рабочее давление по паспорту 4,5 атм и 6 атм соответственно. Материал вашего блока укажем при расчёте.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Возможность ремонта зависит от исполнения и степени повреждения.
Как проверить старый блок?
Проверьте целостность оболочки, контакты и датчик терморегулятора. Повреждение медного баллона или обрыв капиллярной трубки выводит терморегулятор из строя.
Что прислать для расчёта?
Пришлите, что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Можно фото старого блока с биркой.
Что меняется во взрывоопасной зоне?
Нужен взрывозащищённый блок с маркировкой 1Ex d IIB T4 X по ГОСТ 31610.0-2012 / ГОСТ IEC 60079-0-2011. Он применим в зонах класса 1 и 2. Обязательны датчики уровня и температуры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
