Характеристики

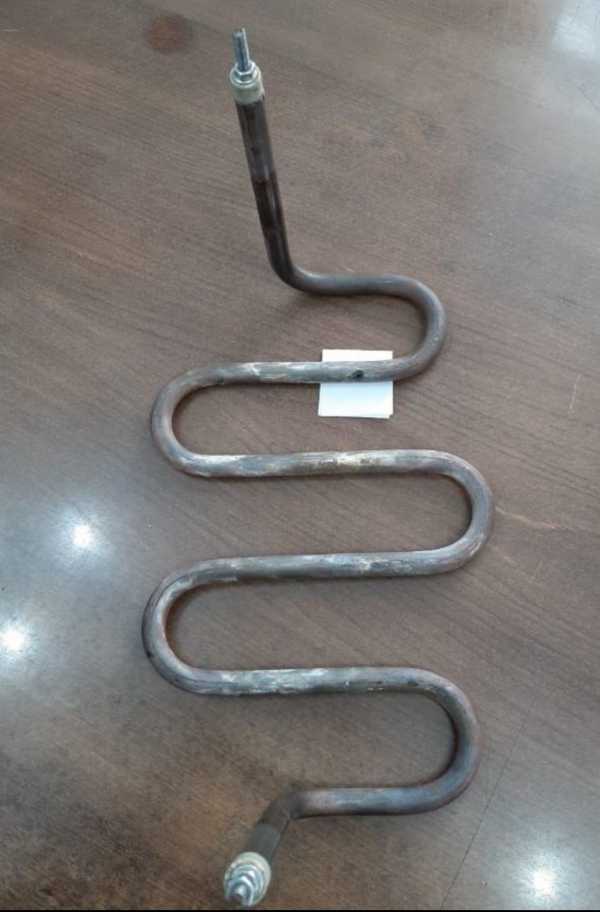

| Тип | Электронагреватель ТЭН масляный |
|---|---|
| Маркировка | 140Г13/2.0.О.Т.220 |
| Мощность | 2 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 9,1 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 24,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что означают 2 кВт, 220 В и маркировка ТЭН
В названии указаны масляное исполнение, мощность 2 кВт, напряжение 220 В и маркировка 140Г13/2.0.О.Т.220. Это исходные данные для подбора трубчатого электронагревателя, но по одной строке нельзя подтвердить его конструктивное совпадение с установленным элементом. В частности, название не сообщает тип крепления и геометрию нагревательной части.
Для исполнения 140Г13/2.0.О.Т.220 расчёт даёт ток 9,1 А и сопротивление спирали в рабочем режиме 24,2 Ом. Эти значения соответствуют указанным в названии 2 кВт и 220 В, но не определяют габариты и крепление. В масле тепло от оболочки отводится медленнее, чем в воде, поэтому при изменении мощности нужно учитывать и нагрузку на поверхность нагревателя.
- 2 кВт - номинальная мощность этого исполнения; при её изменении потребуется проверить удельную нагрузку оболочки в масле.
- 220 В - указанное напряжение питания; для другого напряжения пересчитывают спираль и электрические параметры.
- 140Г13/2.0.О.Т.220 - маркировка из названия. Её следует передать вместе с размерами и данными о креплении, не трактуя неподтверждённые обозначения как размеры.
Какие параметры масляного ТЭН можно изменить
Для ТЭН 2 кВт, 220 В можно согласовать исполнение под конкретный масляный узел, не подменяя проверку геометрии совпадением одной маркировки:
- Указанные 2 кВт и 220 В можно изменить по заданию: изготовим ТЭН на заказ с пересчитанной спиралью и проверкой нагрузки на оболочку для масла.
- Крепление в названии не задано; для установки в узел радиатора можно предусмотреть штуцер с гайкой либо фланец. Конкретный вариант выбирают по месту фиксации и размерам штатного крепления.
- Материал оболочки в названии не указан; для масляного исполнения по заказу доступна чёрная сталь или нержавеющая сталь. Удельную мощность учитывают с поправкой на теплоотвод в масле.
- Форма и выводы в названии не приведены; их можно согласовать по конструкции ТЭН 140Г13/2.0.О.Т.220 и требованиям к установке. Дополнительно по заказу возможен встроенный термовыключатель или термостат.
Расчётные варианты для ТЭН 2 кВт, 220 В
Исходные параметры из названия - 2 кВт и 220 В. Для этого исполнения маркировка 140Г13/2.0.О.Т.220 соответствует расчётным значениям: ток 9,1 А, сопротивление спирали 24,2 Ом. Они дают основу для проверки электрической части, но не заменяют сверку формы, габаритов и крепления.
При заказе 3 кВт на 220 В расчётный ток составит 13,6 А. Если сохранить длину нагревателя, нагрузка на его оболочку станет в 1,5 раза выше, чем у исходного варианта 2 кВт. Для масляной среды это изменение нужно оценить вместе с длиной и условиями отвода тепла, а не только по допустимому току подключения.
Для варианта 1 кВт на 220 В расчётный ток составит 4,5 А. При сохранении длины нагрузка на оболочку будет в 0,5 раза от нагрузки исходного исполнения. При этом длину всё равно проверяют применительно к среде и конкретному узлу: снижение мощности не подтверждает автоматически пригодность той же геометрии.
При переводе исходного ТЭН 2 кВт с 220 на 380 В расчёт спирали даёт ток 5,3 А и сопротивление 72,2 Ом. Геометрические размеры в этом варианте остаются прежними, меняется электрическое исполнение. В задании важно отдельно обозначить переход на 380 В, чтобы не спутать его с вариантом, где меняется мощность нагревателя.
Установка масляного ТЭН в радиатор и причины отказа
В масляном радиаторе прямой трубчатый ТЭН расположен внутри нижней секции и погружён в масло. Такой узел встречается в моделях Ballu BOH/EX-09, Ballu BOH/EX-11, Ballu BOH/CM-05 и Timberk TOR 21.1005 SLX; также масляные радиаторы представлены моделями Hyundai H-HO-3-11 и Polaris CR 0612B. Это примеры оборудования с масляным нагревательным узлом, а не подтверждение того, что исполнение 2 кВт, 220 В подходит к каждой из перечисленных моделей.
При подборе замены для такого узла проверяют соответствие формы и крепления корпуса, а также электрические параметры. Для ТЭН 140Г13/2.0.О.Т.220 наличие в названии мощности и напряжения не подтверждает совпадение габаритов с радиатором. У производителей для масляных радиаторов встречаются прямые трубчатые нагреватели, однако конструкция и параметры зависят от конкретного оборудования.
Среди причин отказа радиатора указаны нарушение герметичности секции или уплотнений и утечка масла. Если из-за протечки снижается уровень масла, спираль может перегреться и перегореть. Также в описаниях оборудования отмечены эксплуатация в горизонтальном положении и перегрев, когда поверхность накрыта сушащейся одеждой. Эти неисправности относятся к узлу радиатора, а не только к электрической части ТЭН.
Почему водяной ТЭН не подходит для масла без пересчёта
У масляного ТЭН 2 кВт, 220 В важна не только мощность, но и тепловая нагрузка на оболочку. Удельная мощность, рассчитанная для хорошего теплообмена с водой, не означает, что такой же нагреватель можно без проверки использовать в масле. В обозначениях производителей для масла может встречаться код среды Z; он не заменяет сверку параметров конкретного изделия.
- В масле тепло от поверхности отводится медленнее, чем в воде. Поэтому водяной ТЭН той же мощности может иметь чрезмерную нагрузку на оболочку для масляного узла.
- При перегреве масло у поверхности нагревателя может подгорать и образовывать нагар. Налёт дополнительно затрудняет теплоотвод и повышает риск перегрева оболочки.
- Для заказа исполнения 2 кВт, 220 В указывают масляную среду. Если меняется мощность, например на 3 кВт или 1 кВт при 220 В, нагрузку на оболочку и длину проверяют заново.
Что сверить для изготовления ТЭН 140Г13/2.0.О.Т.220
Маркировка 140Г13/2.0.О.Т.220 задаёт ориентир, но для подтверждения замены нужны фактические параметры установленного узла. Для масляного радиатора особенно важно сопоставить форму нагревателя и положение крепления: элемент должен соответствовать нижней секции и не создавать отличий, которые помешают установке.
Если маркировка на старом ТЭН отсутствует или не читается, приложите фото нагревателя и места его установки. Отдельно укажите, сохраняются ли мощность 2 кВт и напряжение 220 В или требуется другой вариант; это позволит рассматривать геометрию и электрическую часть как отдельные параметры.
- Сверьте маркировку старого нагревателя, мощность и напряжение с данными 140Г13/2.0.О.Т.220.
- Для сопоставления с этим ТЭН укажите развёрнутую длину, диаметр трубки и, если форма изогнутая, её геометрию и длину после гибки.
- Укажите масляную среду, конструкцию крепления и модель радиатора; при возможности приложите фото ТЭН и узла установки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать такой ТЭН с другой резьбой штуцера или другим креплением?
Да. В названии исполнения 2 кВт, 220 В тип крепления не указан, поэтому по заказу можно предусмотреть штуцер с гайкой или фланец. Размер и вариант крепления нужно согласовать по узлу радиатора.
Можно ли изменить выводы или длину контактного стержня?
Выводы в маркировке 140Г13/2.0.О.Т.220 отдельно не описаны. Их исполнение можно согласовать для ТЭН мощностью 2 кВт и напряжением 220 В по требованиям к подключению.
Можно ли сделать другую мощность или напряжение при тех же размерах?
Да, но спираль пересчитывается под заданные электрические параметры. Например, для 2 кВт на 380 В ток составит 5,3 А, сопротивление спирали - 72,2 Ом, а размеры останутся прежними.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для варианта 2 кВт, 220 В можно передать образец или его размеры и фото места установки. Важно указать форму, диаметр трубки и крепление, а также подтвердить, что электрические параметры остаются прежними.
Можно ли поставить этот ТЭН в другую среду?
Одних значений 2 кВт и 220 В для такого решения недостаточно. Этот ТЭН указан как масляный; для другой среды нужно отдельно проверить материал оболочки и допустимую удельную нагрузку.
Подойдёт ли исполнение 140Г13/2.0.О.Т.220 к моему радиатору?
По одной маркировке совместимость не подтверждается. В масляных радиаторах Ballu BOH/EX-09, Timberk TOR 21.1005 SLX и Hyundai H-HO-3-11 узлы могут различаться, поэтому сопоставьте размеры и крепление старого ТЭН с радиатором.
